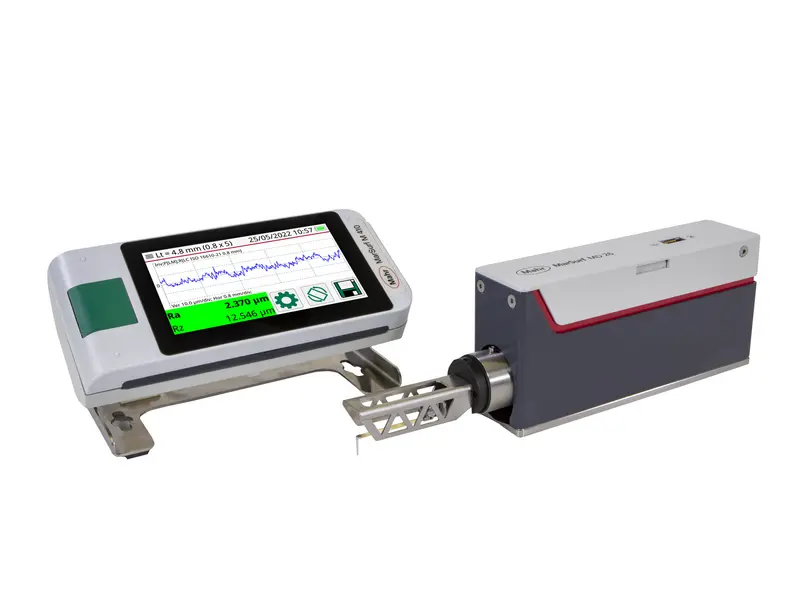

MarSurf M 410
产品货号 6910291
“移动”设备中的佼佼者
不仅测量室而且在生产中也越来越需要采用无导块扫描的表面评估。
- 简单、直观的操作：与使用智能手机一样轻松
- 大型 4.3 英寸背光 TFT 触摸显示屏
- 辅助引导式倾斜度调节
- 独特的触控臂管理

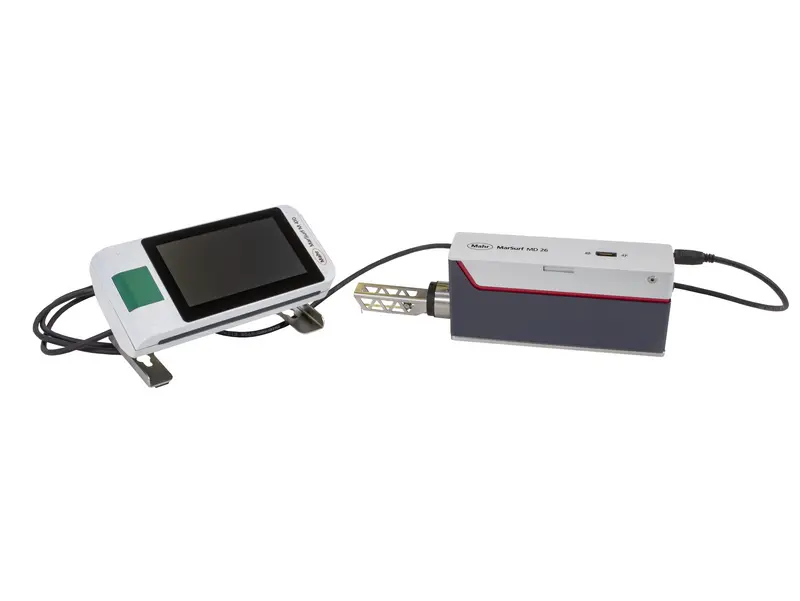

- 显示屏与驱动单元分离
- 55 个参数
- 磁性针尖臂安装
- 自动截点选择：确保即使非测量技术人员也能获得正确的测量结果

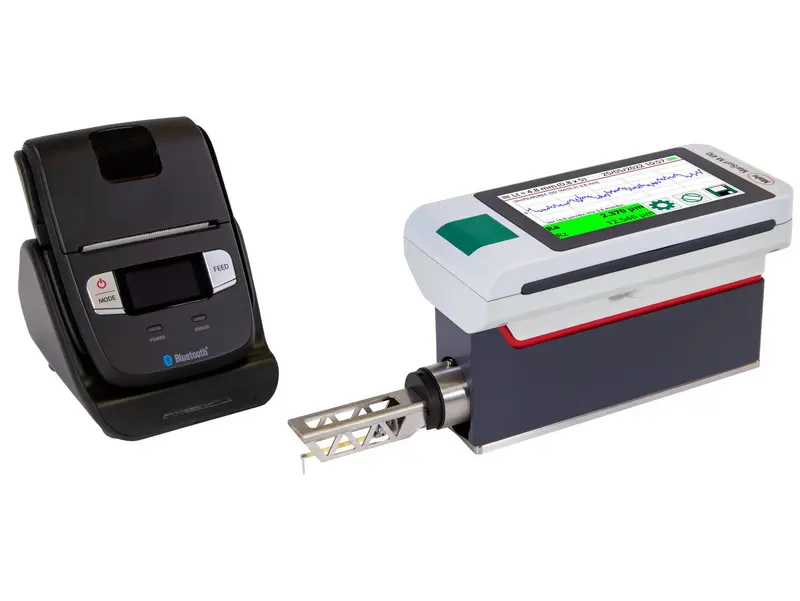

- 直接在移动打印机上打印（可选，也可直接与打印机配套）
- TXT、X3P、CSV 和 PDF 文件格式数据备份
- 在测量仪器上直接创建完整的 PDF 方案
- PDF 方案的客户专用备注在 MarSurf M 310 上直接输入
- 显示和打印 MRK 及 ADK 曲线
- 保存超过 30000 个测量程序 (Quick & Easy)
- Micro USB 介面，可透過 ASCII 指令進行遠端控制，例如透過統計製程控制軟體

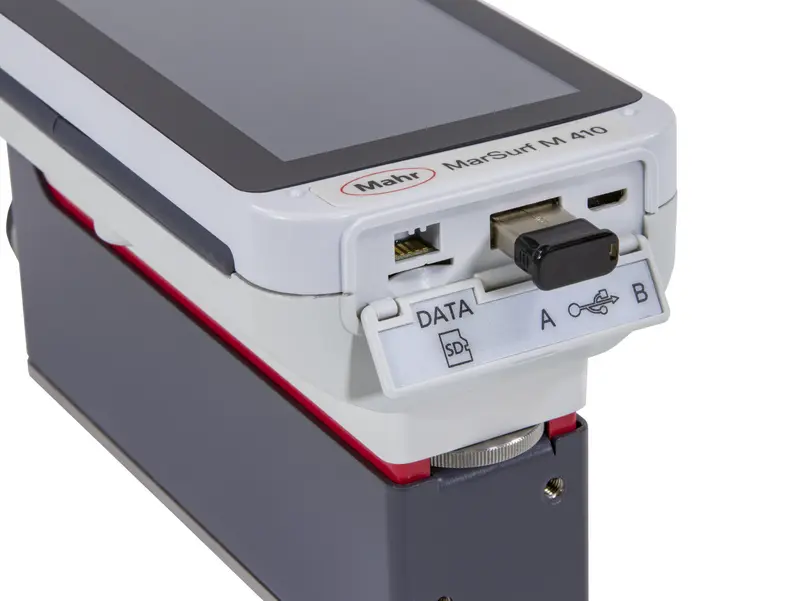

- USB-A 介面 - 可連接 USB 無線介面卡或 USB/ 無線印表機。USB 無線介面卡或 USB/無線印表機
- 透過纜線或無線傳輸測量通訊協定和資料
- 符合 IATF 16949 - 使用 MarConnect 進行安全追溯
| MarSurf M 410 | 产品编号 6910291 | |
|---|---|
| 扫描长度 (Lt) | till 26 mm |
| 尺寸 (mm) | 198 mm x 77 mm x 97 mm |
| Measuring principle | tactile stylus method , tactile skidless probe |
| Unit of measurement | metrisch/inch |
| 测量力 (N) | 0.00075 |
| Probe tip radius | 2 µm |
| 滤波器符合 ISO/JIS 标准 | 符合 DIN EN ISO 16610– 21 标准的高斯滤波器、符合 DIN EN ISO 16610– 31 标准的耐用高斯滤波器、符合 DIN EN ISO 13565– 1 标准的特殊滤波器、符合 DIN EN ISO 3274 标准的 ls 滤波器（可关闭） |
| 截止波长Lc 符合 ISO/JIS | 0,08 mm , 0.25 mm , 0.8 mm , 2.5 mm , 可自定义 , 可自定义 |
| 短行程符合 ISO/JIS | 可选 |
| 采样长度数量符合 ISO/JIS | 可选：1 至 16 |
| 测量速度 | 0.1 mm/s 到 1 mm/s |
| 定位速度 (mm/s)，X 轴 | till 3 mm/s |
| 表面参数 |
Über 55 Kennwerte für R-, P-, W-Profil gemäß aktueller Normung ISO/JIS/ASME/Motif |
| 电源 | 内置可充电电池（最少 1200 次测量）或通过充电装置 |
| 数据接口 | USB A , MarConnect (RS-232) , Micro SD 槽，用于最高 32 GB 的 SD / SDHC 卡 |
| 语言 | 德语 , 英语 , 法语 , 意大利语 , 西班牙语 , 葡萄牙语 , 荷兰语 , 瑞典语 , 俄语 , 波兰语 , 捷克语 , 日语 , 中文 , 韩语 , 匈牙利语 , 土耳其语 , 罗马尼亚语 |
| 储量 | 3900 个轮廓，或500,000 个结果，或1500 条 PDF文档，最大可使用 Micro SD 卡扩展到 32 GB（存储容量增加 320 倍） |
| 测头 | 电感式无导块测头系统 |
| IP 防护等级 | IP 40 |
| 相对湿度 | 30% 至 85%，非冷凝！ |
| 操作温度 | 10 °C 到 45 °C |
| 存储温度 | -10 °C 到 60 °C |
| 重量测量仪 | 300 g |
| 重量驱动单元 | 1120 g |
| 测量仪器尺寸 (L x W x H)，单位 (mm)。 | 162 mm x 77 mm x 35 mm |
| 驱动单元尺寸 (L x W x H)，单位 mm。 | 194 mm x 38 mm x 72 mm |
| 其他 | 锁定/密码保护、日期/时间 |
| 针尖 | 2 µm；5 µm |
| 参数 | Ra , Rq , Rz , Rz (JIS) , Rz (Ry (JIS) 等效于 Rz) , Rmax , Rp , Rp (ASME) , Rpm (ASME) , Rv , R3z , Rk , Rpk , Rvk , Mr1 , Mr2 , A1 , A2 , Vo , Rt , RPc , Rmr (tp (JIS, ASME) 等效于 Rmr) , RSm , RS , Rdq , RSk , Rku , Rdc , RHtp , Pdc , Pa , Pt , PMr , Wa , Wq , WSm , WSk , Wt , CR , CF , CL , R , Ar , Rx , W , AW (MOTIF) , Wx (MOTIF) , Wte (MOTIF) , NW (MOTIF) , NR (MOTIF) , NCRX (MOTIF) , CPM (MOTIF) |
| 防护系统 | IP 40 |
| 可充电电池 | 锂离子电池，3.7 V，标称容量 11.6 Wh，最少 1200 次测量 |
| 宽范围电源 | 100 至 264 V |
| 测量范围 mm | 长度 45 mm 测杆为 500 μm (±250 µm)，长度 135 mm 测杆为 1500 µm (±750 µm) |
我们产品的各种应用
轴承、轴、支架、阀门、工程和精密机械行业的各种组件
汽车
转向、制动系统、变速箱、曲轴、凸轮轴、气缸头、气缸体、涡轮增压器
医学
髋关节和膝关节假体的粗糙度测量
航空航天
涡轮组件
光学
各种光学元件
| 标签 | 产品货号 | |
|---|---|---|
|
USB 双通数据线 DK-U1 |
4102603 |
|
测杆 BFW |
6852403 |
|
300 mm 测量支架带铸铁底座 ST-D |
6710803 |
|
300 mm 测量支架带花岗石底板 ST-F |
6710806 |
|
300 mm 测量支架带花岗岩板和 T 形槽 ST-G |
6710807 |
|
V 形块 PP |
6710401 |
|
平行虎钳 PPS |
6710604 |
|
XY 工作台 CT 120 |
6710529 |
|
迷你精密虎钳套件 109 PS |
4246819 |
|
粗糙度标准件带 Mahr马尔 校准证书，轮廓深度 10 µm PRN 10 |
6820420 |
