MarSurf | 白光干涉仪

适用于极光滑表面的最高精度

MarSurf | 白光干涉仪

最小的粗糙度精确到纳米级

在医学工程、半导体、光学和其他工业领域中,对拥有特定特性的极其光滑表面的需求越来越高。而新型的Mahr马尔白光干涉仪就在这些领域中有着广泛的应用。这款白光干涉仪精确到纳米级,能够满足测量最小粗糙度的要求,是光学计量领域中的一款重要品牌仪器。使用Mahr马尔白光干涉仪,可以轻松获得所需表面的质量数据,帮助提高生产效率和产品质量。

  • ICA 技术
    专为确保最佳相关性而设计的智能关联算法

  • 最佳信噪比
    最小噪声,仅为 80 皮米

  • 手动到自动
    可用于各种应用的三款设备型号

  • 定位体积大
    灵活测量大体积或工装组件

ICA 技术

全新的 ICA 技术在单一的大型应用领域中结合了传统方法(如 PSI 和 VSI)的优良特性。创新算法可确定表面的统计相关图,并将其用于评估测量数据。

  • 使用相位信息和振幅信息

  • 没有对测量数据进行平均预处理

  • 最大稳定性和高精确度

最小噪声, 仅为 80 皮米

ICA 能够在尽可能降低噪声的同时实现精确的定位,从而确保非常高的数据质量。由于 信噪比 高,Mahr 技术达到了 PSI 的质量水平,仅 80 皮米(STR/表面特征轮廓可重复性),同时具有更好的 稳定性 和更高的 可靠性


无论是手动还是自动化

MarSurf WI 系列产品组合包括三款设备,可为客户带来特定优势。

  • WI 50 M:面向高要求测量任务的全面手动入门级解决方案

  • WI 50:用于研究和质量保证的高精度测量工具

  • WI 100: 无用户影响和拥有广泛灵活性的自动化测量

定位体积大

MarSurf WI 50M 和 WI 100 设备在 XY 方向有扩展的工作范围,更重要的是,对于大体积样品,在 Z 方向也有扩展的工作范围。WI 100 示例:只需使用侧面的调整向上移动额外的手动 Z 轴即可测量 XXL 组件。

电动高端设备 MarSurf WI 100 的特点是在 XYZ 方向上具有扩展更广的工作范围 - 只需使用侧面调整即可移动额外的手动 Z 轴。 这意味着可以很容易地测量组件,同时保持固定在特定的安装位置。

直观的用户软件

测量、显示、评定:借助 Mahr 的全面软件解决方案,这些操作可以直观有效地完成。用于干涉仪、共聚焦显微镜和轮廓仪的软件。其他优势:

  • 直观操作可以进行快速而可靠的测量
  • 清晰灵活的结果显示
  • 高效系列测量的自动化选项

MarSurf 3D 软件已经建立并使用了多年。简单测量的常用功能包括:

  • 只需点击几下即可获取测量值的快照技术
  • 用于快速选择测量区域的预扫描功能
  • 自动强度和自动范围, 实现最佳可用性
  • 重复测量的模板功能
  • 自动执行多个测量的多点工具
全面显示粗糙度、波纹度等 结果和简单文档:
  • 高质量 3D 显示,可快速预览
  • 根据通用标准(ISO 4287、25178、13565…)进行 2D 和 3D 分析
  • 几何、体积、轮廓、CAD 对比
  • 报告中包含即时或后续分析选项的简单文档

使用 MarSurf 自动化软件 进行自动化测量和评定

  • 与用户无关的系列测量
  • 工业适合性
  • 单个测量程序中可为每个样品不同的测量任务和评估来进行编程
  • 方案生成、SPC 控制、QS-Stat 输出

一种哲学

无论你选择的是哪种Mahr测量系统,你可能已经了解到它附带的软件。针对MarSurf 3D系列中的所有系统,Mahr采用了一种清晰有序的软件设计,它已在实践中多次证实过效果。该软件设计为测量、分析和记录提供了完美的工具。因为软件的结构化设计,系统的使用非常简单直观,无论是专业的测量工程师还是新手,都可以轻松地应用它们。因此,Mahr测量系统不仅提供了高质量的测量功能,也简化了工业测量的操作性。

MarSurf WI | 演示

关注新型干涉仪

在左侧收听采访内容,其简要介绍了新型干涉仪的主要优点。在我们的产品展示厅中可以找到单个产品和更多信息以及视频。

跳转到产品展示厅

应用

组件的性能越来越取决于其表面特性。这适用于形状 偏差和粗糙度以及波纹度或几何特征。我们的系统应用于以下行业:光学、医疗技术、半导体工业、表面技术、材料科学、微系统技术等。医用光学计量设备专为日益重要的医疗应用而设计,选择Mahr作为白光测量仪品牌,可以满足您的各种需求。

有关更多信息,请点击红色圆点。

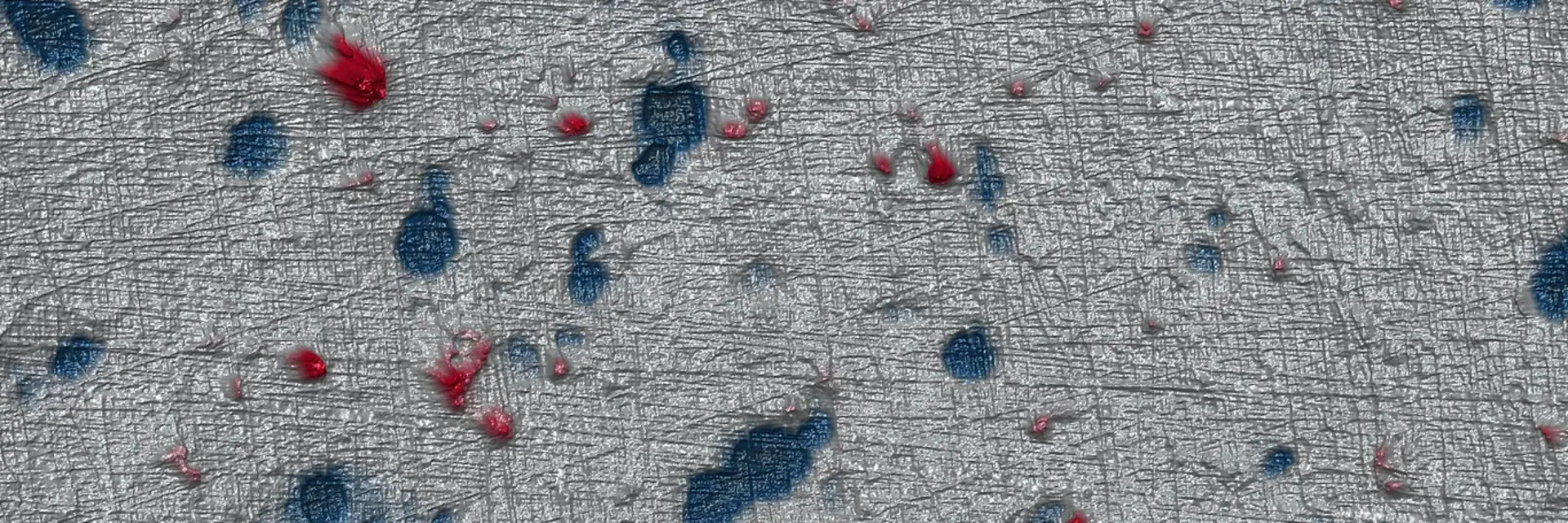

颗粒分析

颗粒、晶粒、凹沟、纹理、斜坡和波谷的检测和分类

Nächster Spot
距离测量

全面的水平距离测量 (x;y)、角位置和倾斜角度

Nächster Spot
2D 粗糙度 (Rz)

轮廓粗糙度符合 ISO 4287、ISO 13565、ASME B46.1、ISO 12085、VDA、 SEP 或 MBN 标准

Nächster Spot
体积 (V)

低谷、斜坡、波谷、波峰和颗粒的体积计算

Nächster Spot
形状

平面轮廓的形状偏差,与 CAD 数据的标称值/实际值进行比较,根据 ISO 12181 进行圆度评估

Nächster Spot
3D 粗糙度

符合 ISO 25178 的表面粗糙度评定

Nächster Spot
平面度

确定整个或部分表面的平面度,例如根据 ISO 12781

Nächster Spot
错误

检测和分析缺陷、表面缺陷和损坏

Nächster Spot
高度

距离测量 (z),确定最大和平均高度以及位置差异

Nächster Spot
目视观察

评定中的实时视图或照片模拟演示以及 3D 视图

Nächster Spot
轮廓分析

确定半径、圆、圆截面以及角度,包括评定半角或全角

Nächster Spot
轮廓偏差

符合 ISO 12780 的标称轮廓线偏差和直线度参数

Nächster Spot
涂层

直接确定透明表面的层厚,对于不透明表面,通过台阶高度分析确定层厚

Nächster Spot
面积 (A)

计算波峰和波谷的表面积以及确定最大凸起/凹点

Nächster Spot

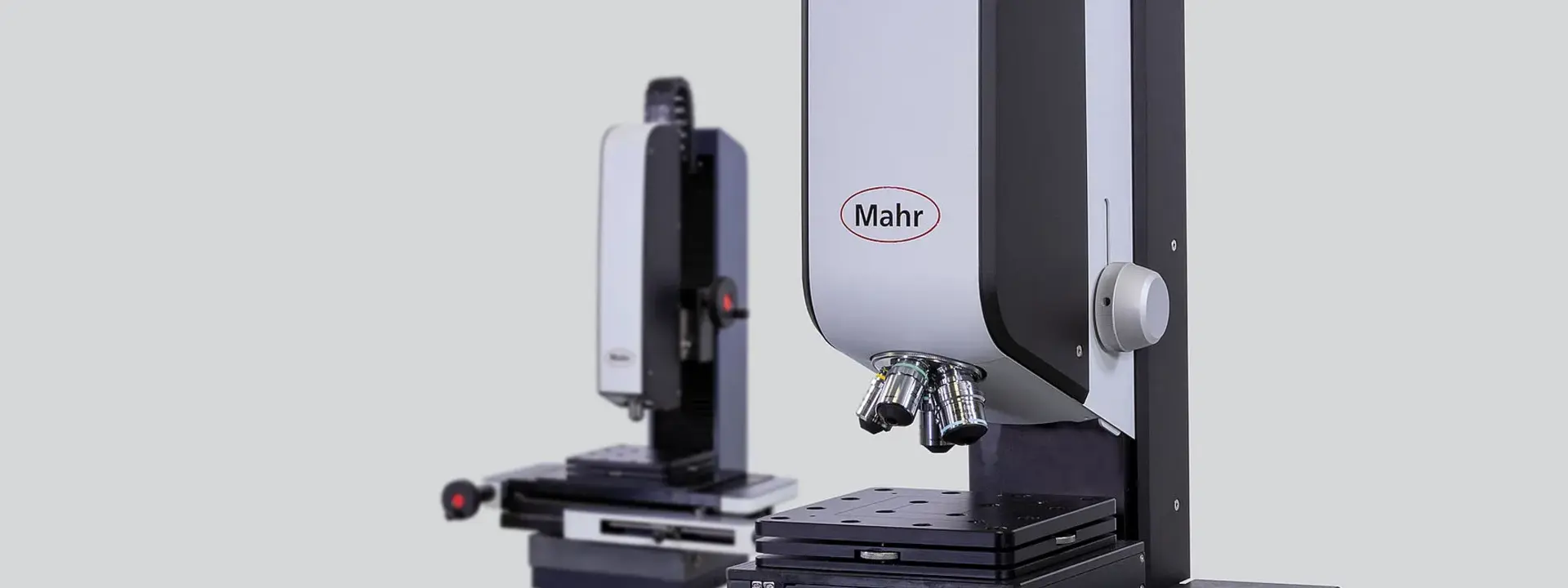

新型 Mahr 白光干涉仪

MarSurf WI 50 M 是新型 Mahr 白光干涉仪的手动入门级解决方案。控制装置内置在支架中,功能性倾斜平台以及手动 x、y 和 z 轴,使用户的调整和对焦变得简单。 其他优点包括紧凑的设计、 定位体积大,以及出色的性价比。



我们的专业纳米级测量解决方案 MarSurf WI 50 和 WI 100 可以快速且只需几步即可获取 3D 测量数据。 其 HD 拼接功能可确保即使在较大的测量区域也有一致的高分辨率。内置的碰撞检测功能为工件和设备本身提供了全方位的安全保障。 高端 MarSurf WI 100 可配备自动化软件,用于重复测量任务
