Mar4D PLQ 4200 | 尺寸计量学

采用多传感器技术的圆柱坐标测量机

Mar4D PLQ 4200 | 尺寸计量学

适用于工厂生产现场和测量室测量的Mar4D PLQ 4200产品系列

Mar4D PLQ 4200是一款创新的三维坐标测量机。它能够在工业生产环境中快速解决各类测量难题,接近于生产并具有高度可重复性。该机器不仅将光学和接触式的轴类零件测量技术相结合,还采用经典形状测试仪技术。此外,该测量机具备出色的功能和极端灵活的工件尺寸适应性,提高了在生产中的生产力,为您的工作带来便利和效率。



受益于

  • 多达五个可配置的数控轴

  • 光学和可选接触式传感器

  • 复杂的监控系统

并通过Mar4D PLQ 4200安全而精确地获取3D测量值。

联系我们

创新的尺寸计量学

使用Mar4D PLQ 4200产品系列的机器,您可以在生产和测量室中测量旋转对称的工件。众多的创新和广泛的优势会让你信服。

高速

新的控制结构和快速测量技术

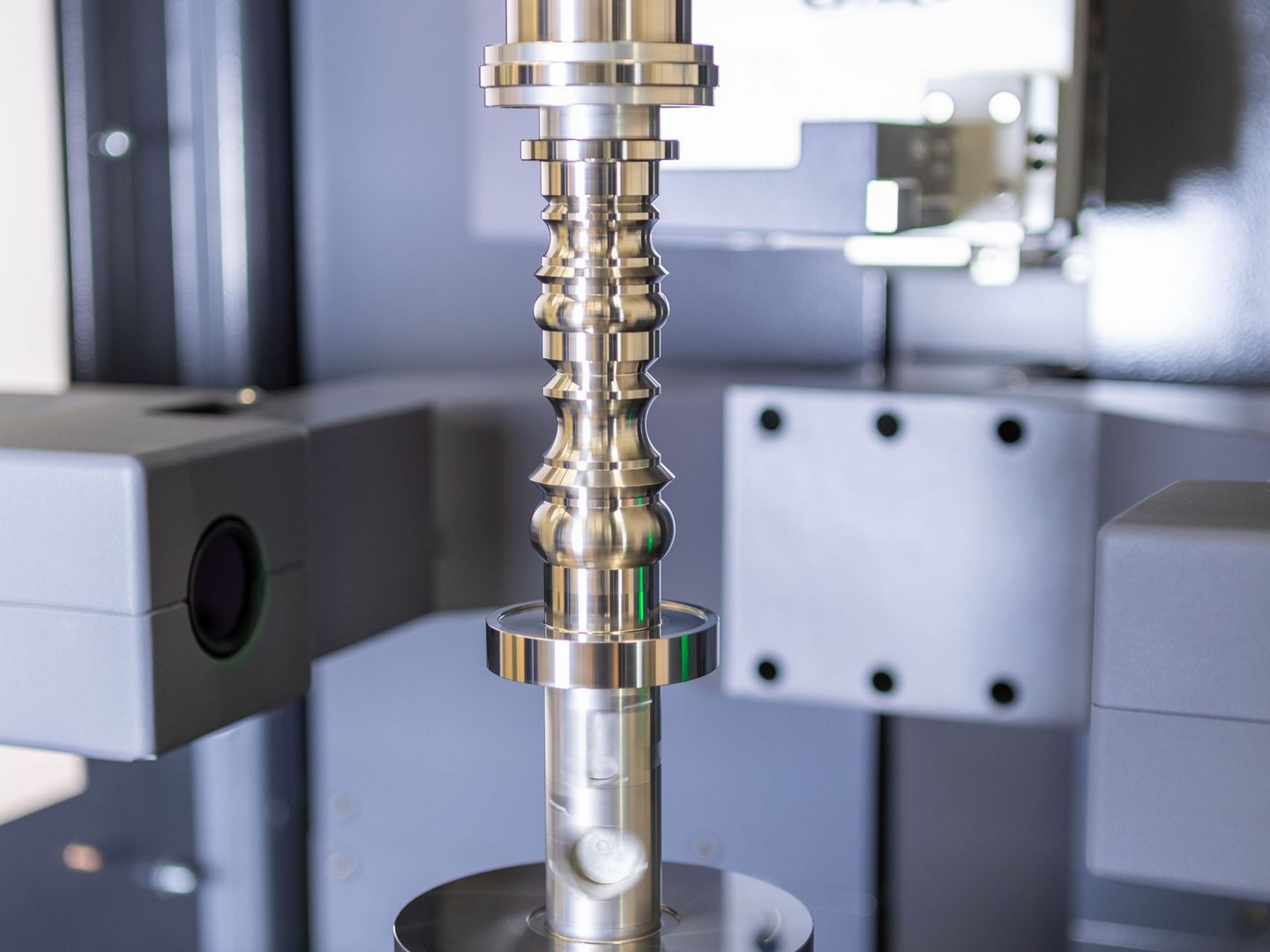

高分辨率矩阵相机和成熟的触觉探头


生产力

工件最大直径200毫米,长度1,000毫米,承重达50公斤

多传感器技术用于多种测量任务

精度

温度和振动的综合环境控制

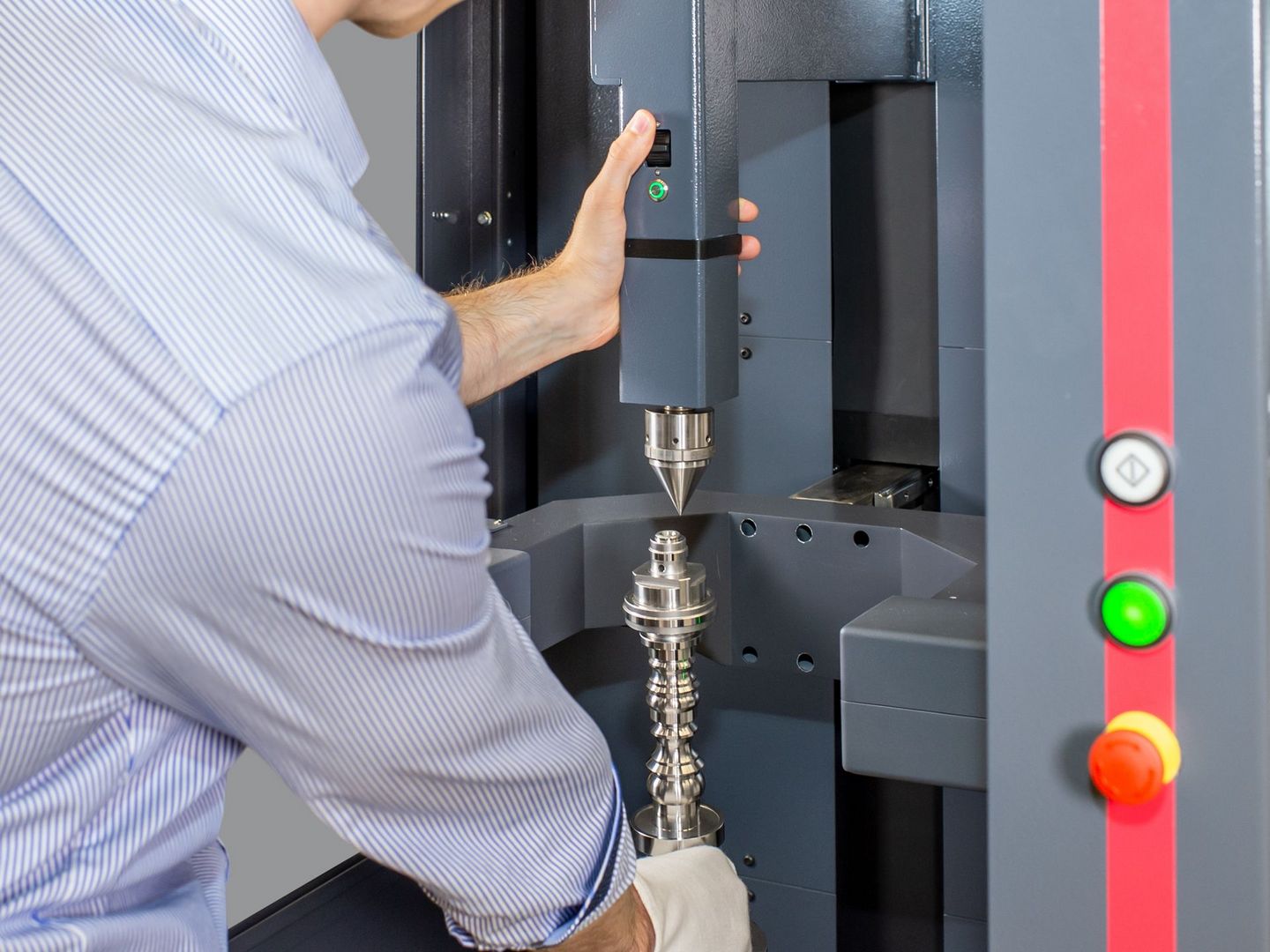

带自动锁定和夹紧力监控的电动尾架

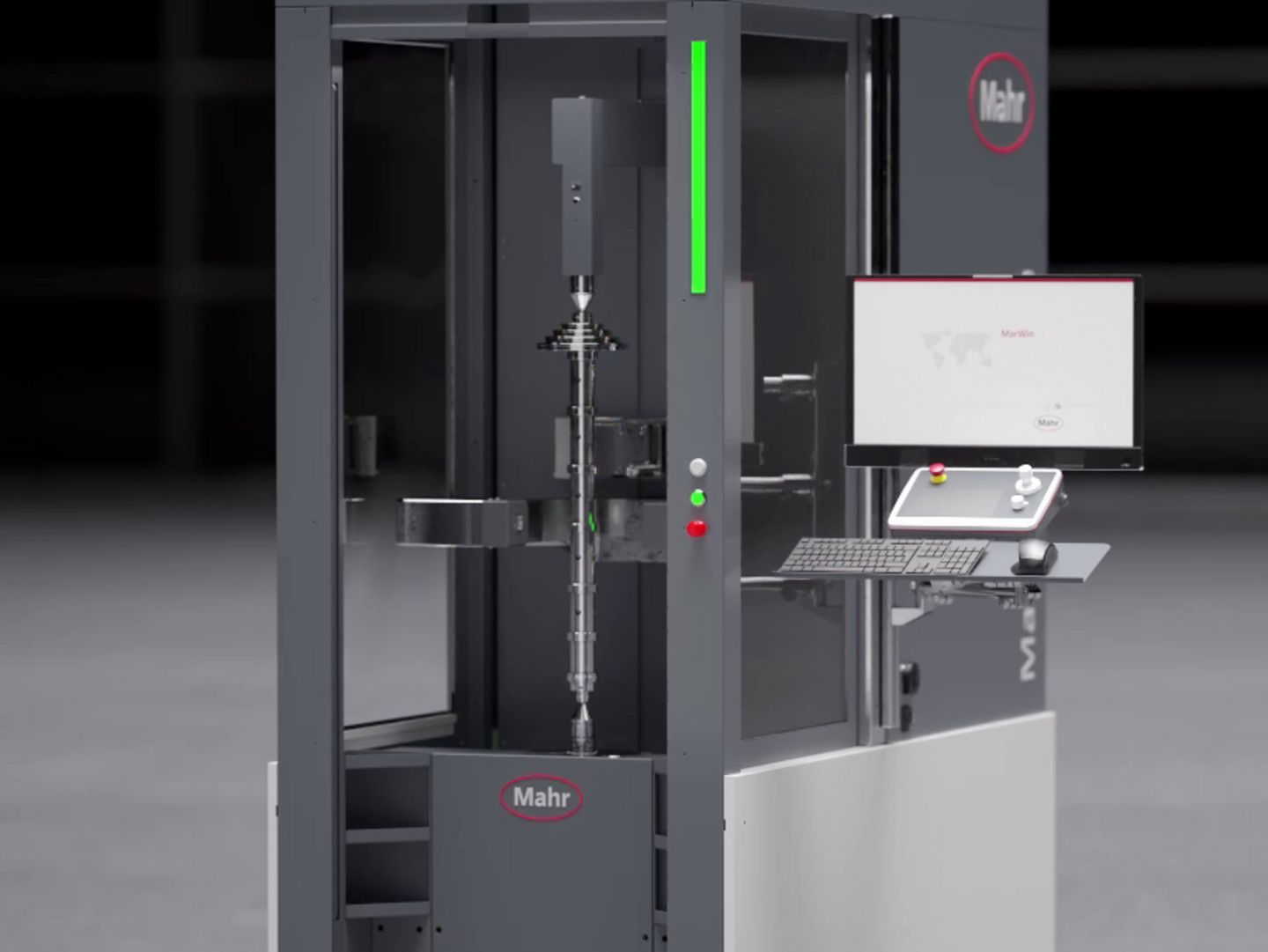

便于操作

由于采用了轻质网格,装载速度快

内部监控以保护机器


新的Mar4D PLQ 4200: 为您的高要求而设计

通过Mar4D PLQ 4200,我们正在书写一个全新的概念,将多种多样的生产测量技术融会贯通。 速度、生产力、精确性和用户友好性是其中的重点。今后,你将能够从不同的设备型号中选择最适合你个人测量要求的机器。

有关更多信息,请点击红色圆点。





精度

带有夹紧力监控的电动基座,可在不受操作者的影响下快速对准。

Nächster Spot
普遍性

由于采用了多传感器技术,可在生产和测量室中多用途使用

Nächster Spot
可靠的软件

经过广泛测试的软件平台MarWin:一次学习,多次使用



Nächster Spot
人体工程学设计

机器的精密设计保证了操作的简便和安全。

Nächster Spot
测量过程中的可靠性

综合监测系统,实时检测环境并补偿外部影响,如温度和振动。



Nächster Spot

定心和倾斜的工作台,提供更多的测量选择

Mar4D PLQ 4200-T4是其中的一个机型,它有一个专门开发的全自动调心调平工作台,代表着精度和速度:

  • 它能在最短的时间内,以微米级的精度,对未在中心之间制造和测量的工件进行调整。
  • 这种方法远远优于纯粹的数学校正对中误差的方法。例如,将4毫米的对中误差修正为1微米只需30秒。

由于结合了调心调平工作台、三爪卡盘和T7W触觉模具探针系统,内部测量成为可能。

在调心调平工作台的帮助下,Mar4D PLQ-T4可以测试与经典 模具测试仪相同的功能,例如轴向跳动。

对于光学测量 ,调心调平工作台确保矩阵相机能够比纯粹的数学对准更准确地捕捉到工件的边缘。
