工程解决方案 | 半自动 MarSurf Engineered 测量站

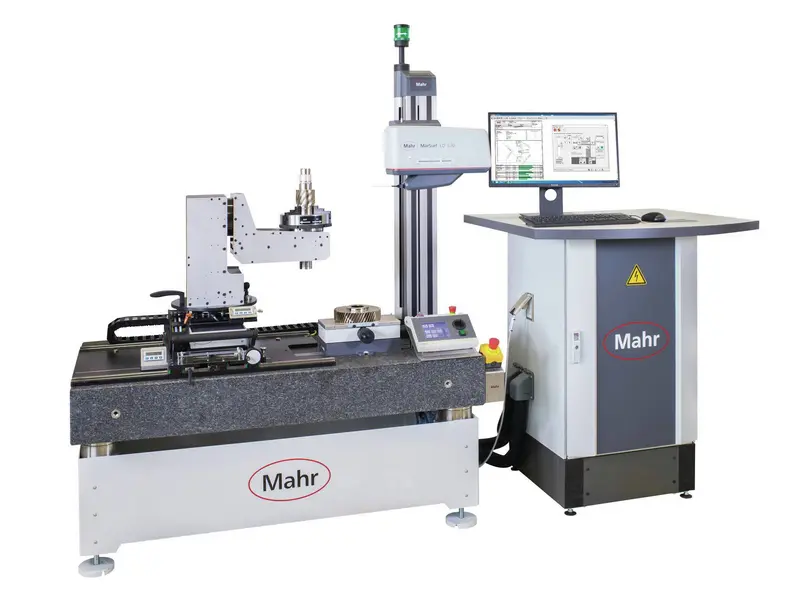

工程解决方案 MarSurf Engineered Series 503

产品货号 9900503_MES

此测量站可对齿腹或齿隙进行半自动粗糙度和轮廓测量。可测量外齿和螺旋齿。可使用偏移测头测量内齿。限制是由测杆的最大偏移量和齿的螺旋角设定的。

工程解决方案 MarSurf Engineered Series 503

灵活使用

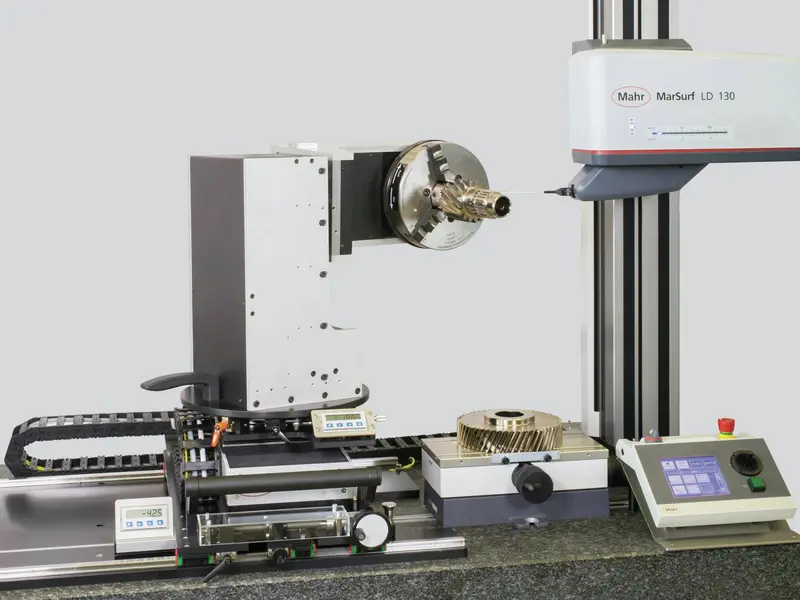

此测量站可用于测量不同的工件。旋转轴有一个齿卡盘,因此可以记录孔或外部几何形状上的工件。
旋转对称花键轴,最大直径 70 mm,长 500 mm,可牢固地固定。
工件重量不得超出 10 kg。
独立测量程序

用户指定测量步骤。操作员不再需要是测量技术专家也可完成复杂的测量任务 – 操作员引导中的文本和图像会指导操作员并减少错误。

成熟的三个旋转轴设置,不再需要繁琐地手动设置测量点。

自动测量步骤

只需将齿数和螺旋齿的角度输入当前支持程序。启动支持程序后,TA 轴与螺旋齿相接,操作员手动设置起点,然后启动 Quick & Easy 程序。自动化 TB 轴根据齿轮的齿距自动循环到下一齿。

软件指导下的操作
照片和说明可简化操作员的日常任务。
可测的工件范围广泛

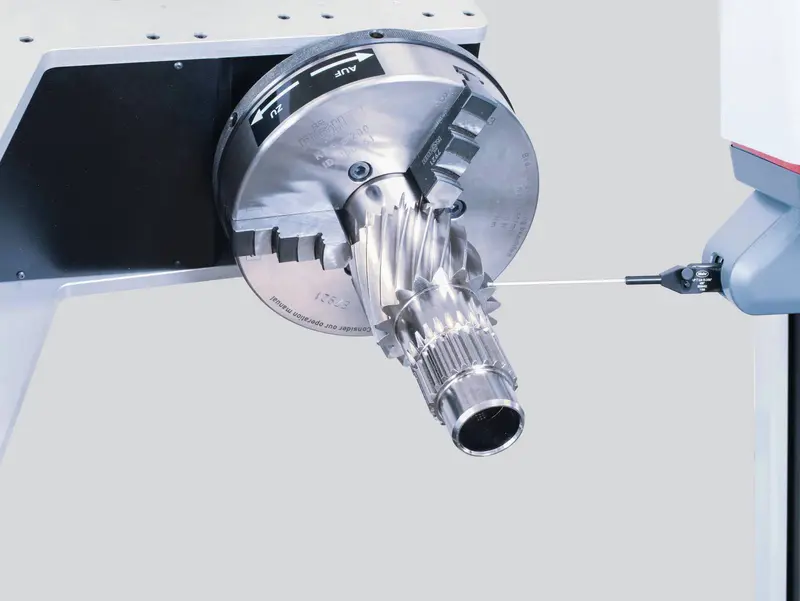

借助齿卡盘可以灵活地使用测量站,轴最长可释放 500 mm
自动化测量
可以根据输入的齿轮参数自动测量齿轮周边的多个齿。
