MarSurf | 粗糙度测量站

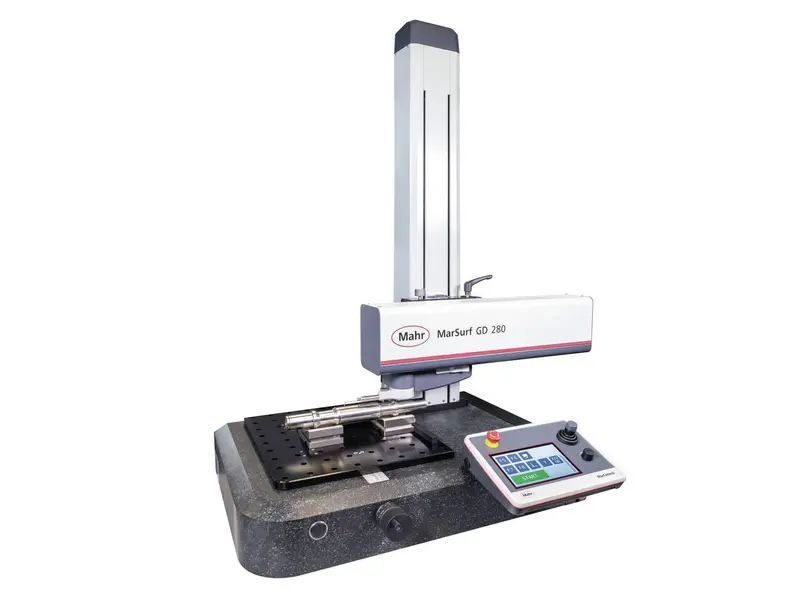

MarSurf GD 280

产品货号 6269012

粗糙度和波纹度
记录时间
及 280 mm 测量路径

MarSurf GD:面向粗糙度和波纹度测量的新型参考测量站

MarSurf GD 系列的 Mahr马尔 测量站设立了新标准。
除了表面粗糙度评定,还可执行轮廓和波纹度评定。
新的 MarSurf GD 系列让制造公司进入新的层面,能够在测量室中或生产环境附近可靠地保障和提升工件的制造质量。

新测量站概念综合了速度、安全性和灵活性。其目标是提高贵公司系统的成本效益。

测量站使用用户友好的 MarWin 软件操作(MarWin EasyRoughness 或 MarWin ProfessionalRoughness)。

MarSurf GD 280
提高测量和更换速度

• 高速定位和测量,可缩短测量时间
 (最高为 X 200 mm/s,Z 50 mm/s)
• Z 轴全 CNC 功能,可自动运行
• Z+ 和 Z- 方向的 Z 轴接触和调零
• 磁性底板,无需工具即可快速更换测杆。
用途广泛且灵活

• 可方便地从标准切换到垂线测量,
 无需工具或适配器 - 即使是颠倒测量
• 390 mm x 430 mm 支撑板
 可固定大工件
• 支撑板带 50 mm 孔和插入引导挡块,
 实现最高的操作灵活性
• BFW-250 测杆系统的测杆质量可靠且
 范围广泛
• 广泛的配件可实现最高的灵活性
MarSurf GD 280 | 产品编号 6269012
分辨率 测量范围 1:2.0 nm
测量范围 2:0.2 nm
扫描长度开始(X 方向) 0.1 mm
测量速度 0.02 mm/s 至 10 mm/s
扫描长度末尾(X 方向) 280 mm
定位速度 X:0.02 mm/s 至 200 mm/s
Z:0.02 mm/s 至 50 mm/s
扫描长度 0.1 mm 至 280 mm
导块偏差 0.20 µm / 60 mm
0.40 µm / 140 mm
0.75 µm / 280 mm
测量力 (N) 0.7 mN
测头 粗糙度测头系统(无导块)
测杆长度 45 mm (x 1)
67.5 mm (x 1,5)
90 mm (x 2)
112.5 mm (x 2,5)
135 mm (x 3)
重量 200 KG
Workpiece weight max. 90 kg
测量范围 mm 500 µm (±250 µm),用于 45 mm 测针长度
1500 µm (±750 µm),用于 135 mm 测针长度

我们产品的各种应用

机械工程
轴承,螺纹,螺纹杆,滚珠丝杠,轴,架

生产测量
半自动化流程中的轮廓测量

汽车行业
转向,制动系统,变速箱,曲轴,凸轮轴,气缸头

医疗技术
髋关节和膝关节假体轮廓,医用螺丝轮廓,牙科种植体轮廓
符合标准的
Mahr马尔 也是标准化的!
测量时间短
提高测量和更换速度
自动化的可能
用于实验室和生产区域
