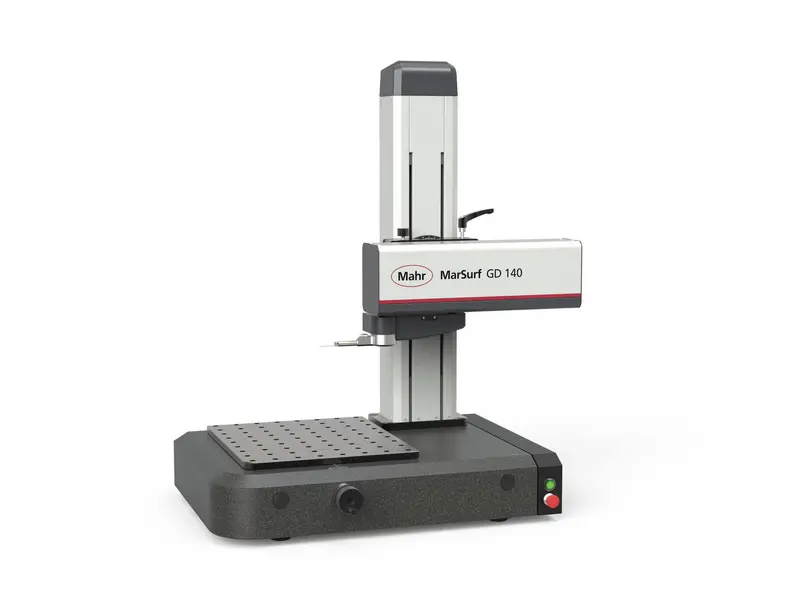

MarSurf GD 140
产品货号 6269010
粗糙度和波纹度
记录时间
及 140 mm 测量路径
MarSurf GD:面向粗糙度和波纹度测量的新型参考测量站
MarSurf GD 系列的 Mahr马尔 测量站设立了新标准。
除了表面粗糙度评定，还可执行轮廓和波纹度评定。
新的 MarSurf GD 系列让制造公司进入新的层面，能够在测量室中或生产环境附近可靠地保障和提升工件的制造质量。
新测量站概念综合了速度、安全性和灵活性。其目标是提高贵公司系统的成本效益。
测量站使用用户友好的 MarWin 软件操作（MarWin EasyRoughness 或 MarWin ProfessionalRoughness）。
• 高速定位和测量，可缩短测量时间
（最高为 X 200 mm/s，Z 50 mm/s)
• Z 轴全 CNC 功能，可自动运行
• Z+ 和 Z- 方向的 Z 轴接触和调零
• 磁性底板，无需工具即可快速更换测杆。
• 可方便地从标准切换到垂线测量，
无需工具或适配器 - 即使是颠倒测量
• 390 mm x 430 mm 支撑板
可固定大工件
• 支撑板带 50 mm 孔和插入引导挡块，
实现最高的操作灵活性
• BFW-250 测杆系统的测杆质量可靠且
范围广泛

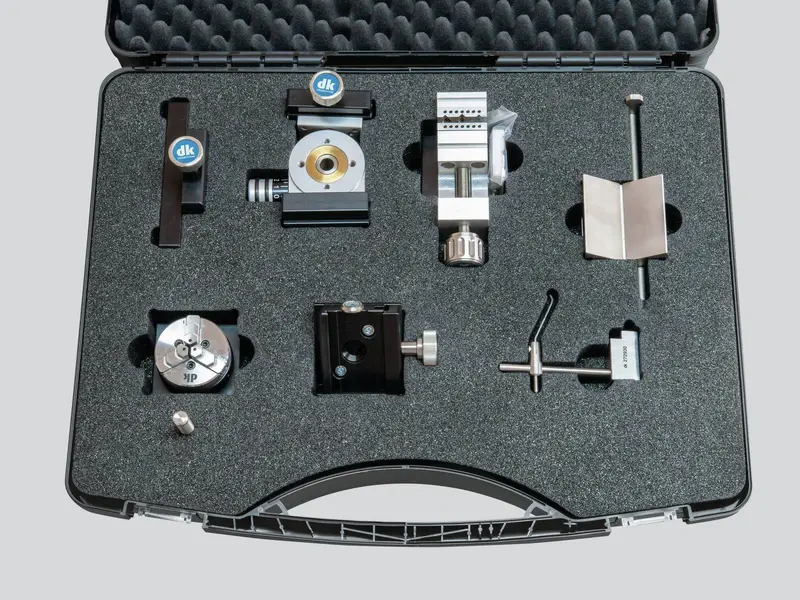

• 广泛的配件可实现最高的灵活性
| MarSurf GD 140 | 产品编号 6269010 | |
|---|---|
| 分辨率 |
测量范围 1：2.0 nm 测量范围 2：0.2 nm |
| 扫描长度开始（X 方向） | 0.1 mm |
| 扫描长度末尾（X 方向） | 140 mm |
| 扫描长度 (Lt) | 0.1 - 140 mm |
| 导块偏差 |
0.20 µm / 60 mm 0.40 µm / 140 mm |
| 测量力 (N) | 0.7 mN |
| 测量速度 | 0.02 mm/s 到 10 mm/s |
| Positioning speed X-axis min. | 0.02 mm/s |
| positioning speed X-axis max. | 200 mm/s |
| 定位速度 (mm/s)，X 轴 | 0.02 - 200 mm/s |
| Positioning speed Z-axis | 0.02 - 50 mm/s |
| Positioning speed Z axis max. | 50 mm/s |
| Positioning speed Z-axis min. | 0.02 mm/s |
| 测头 | 粗糙度测头系统（无导块） |
| 测杆长度 |
45 mm (x 1) 67.5 mm (x 1,5) 90 mm (x 2) 112.5 mm (x 2,5) 135 mm (x 3) |
| 重量（毛重） | 196 KG |
| Workpiece weight max. | 90 kg |
| 其他 | manuelle TY |
| 测量范围 mm |
500 µm (±250 µm)，用于 45 mm 测针长度 1500 µm (±750 µm)，用于 135 mm 测针长度 |
我们产品的各种应用
轴承，螺纹，螺纹杆，滚珠丝杠，轴，架
生产测量
半自动化流程中的轮廓测量
汽车行业
转向，制动系统，变速箱，曲轴，凸轮轴，气缸头
医疗技术
髋关节和膝关节假体轮廓，医用螺丝轮廓，牙科种植体轮廓
Mahr马尔 也是标准化的！
提高测量和更换速度
用于实验室和生产区域
