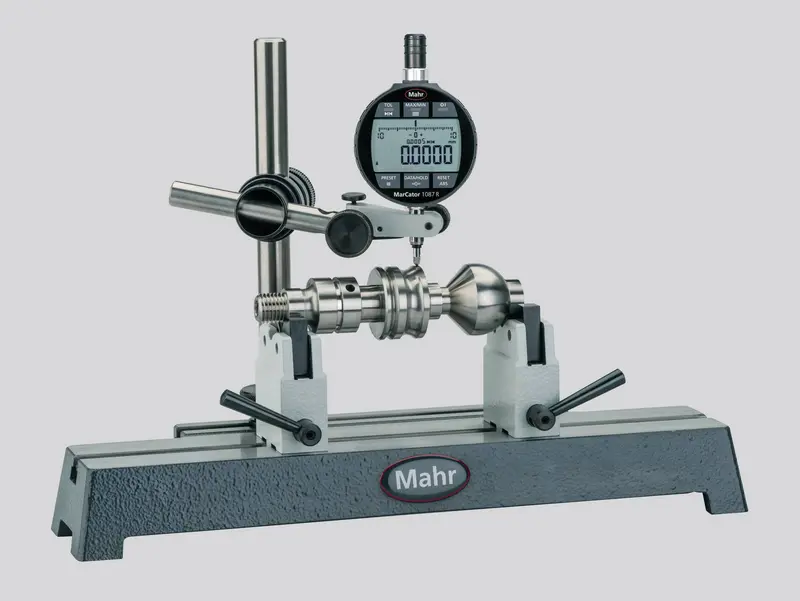

MarStand 818 P
产品货号 4622261
包括：
测量台：
- 符合 DIN 876/1 的工作台表面平面度
- 两个 T 形槽固定 V 形支架和标杆并支撑组件
标杆和支撑组件 818 XNB：
- 带接头的支撑臂
- 支架带 8 mm 轴直径显示设备和微调
中心支架：
- 两个 V 形支架均可调整
| 允许的高度差 | 0.05 mm |
| 允许的横向差 | 0.05 mm |
| V 支架高度 | 70 mm |
| 安装孔 | 8H7 |
| T 形槽宽度 | 10H7 |
| 结构尺寸 (L x W x H) mm | 500 x 110 |
| 产品重量 | 9.5 kg |
| 尺寸 | b 9.6 mm | d 5 mm | |
|
|
我们产品的各种应用
- 快速且简单地通过 V 形块进行径向跳动测试
- 适合无中心孔的零件
- 在此测试过程中，参考轴由实际轴承点（例如传动轴）的圆柱度（圆周表面）形成。径向跳动测量结果中会根据 V 角包含圆柱表面可能出现的圆度偏差。
因此该测量比顶尖固定的测量更有效。
| 标签 | 产品货号 | 适合中心高度 (mm) | T 形槽宽度 | |
|---|---|---|---|---|
|
支持臂 818 XNB |
4622276 | 100 | 12 mm |
