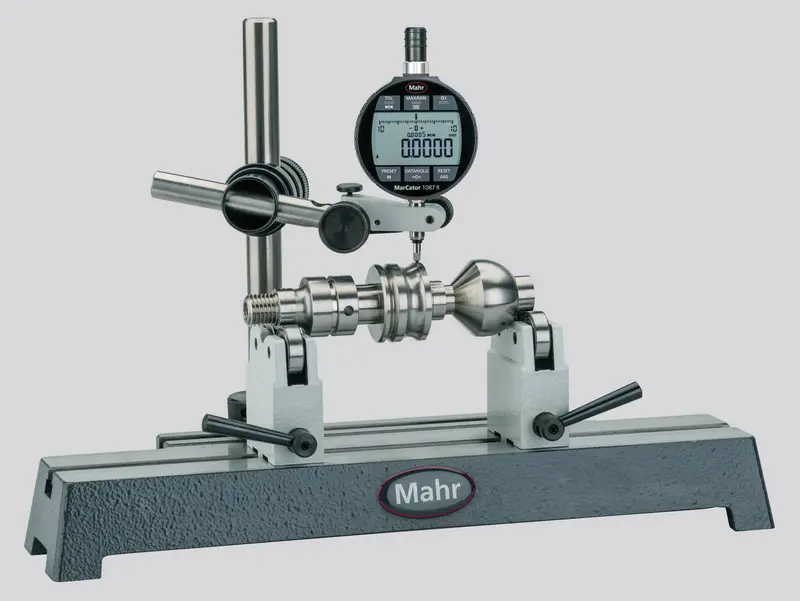

MarStand 818 R
产品货号 4622252
包括：
测量台：
- 符合 DIN 876/1 的工作台表面平面度
- 两个 T 形槽固定滚子模块和标杆并支撑组件
标杆和支撑组件 818 XNB：
- 带接头的支撑臂
- 支架带 8 mm 轴直径显示设备和微调
平衡支架：
- 两个平衡支架均可调
| 允许的高度差 | 0.05 mm |
| 允许的横向差 | 0.05 mm |
| 滚柱架高度 | 100 mm |
| 安装孔 | 8H7 |
| T 形槽宽度 | 12H7 |
| 结构尺寸 (L x W x H) mm | 700 x 180 |
| 产品重量 | 30 kg |
| 尺寸 | b 12 mm | d 5 mm | |
|
|
我们产品的各种应用
- 快速且简单地以较低摩擦的对安装的辊进行径向跳动测试
- 适合流畅运行且无缝旋转的工件，特别是无中心孔的重型零件
- 在此测试过程中，参考轴由实际轴承点（例如传动轴）的圆柱度（圆周表面）形成。径向跳动测量结果中会根据表面角度包含圆柱表面可能出现的圆度偏差。
- 因此该测量比通过顶尖固定的测量更有效。
| 标签 | 产品货号 | 适合中心高度 (mm) | T 形槽宽度 | |
|---|---|---|---|---|
|
支持臂 818 XNB |
4622277 | 150 | 12 mm |
