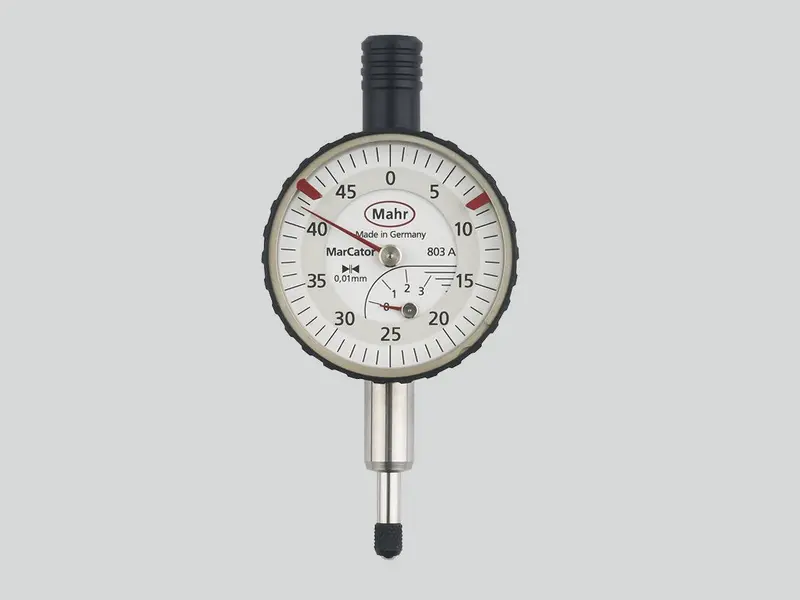

MarCator 803 A
产品货号 4324050
- 高对比度度盘面
- 可调公差标记
- 镀铬外壳
- 测量轴上有提升装置保护盖
- 精密齿轮和小齿轮
| 产品型号 | 803 A |
| 测量行程 mm | 3 mm |
| 每转范围 (mm) | 0.5 mm |
| 刻度值 mm | 0.01 |
| 误差限度测量范围 µm | 10 µm |
| 误差限度 1 转 µm | 9 µm |
| 误差限度 1/2 转 µm | 8 µm |
| 误差限度 1/10 转 µm | 5 µm |
| 测量值滞后 fu (µm) | 3 µm |
| 重复性 fw (µm) | 3 µm |
| 表盘刻度 | 0 -50 |
| 刻度盘颜色 | 白色 |
| 标尺直径 | 34 mm |
| 尺寸 | a 40 mm | b 20.6 mm | c 6.8 mm | d 37 mm | e 83 mm | f 15 mm | g 8 mm |
|
|
