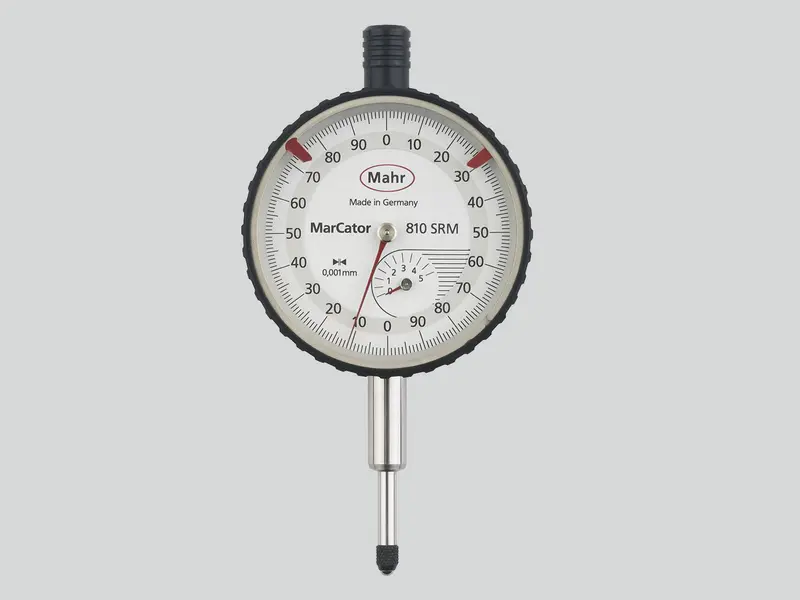

MarCator 810 SRM
产品货号 4311080
- 高对比度度盘面
- 可调公差标记
- 镀铬外壳
- 测量轴上有提升装置保护盖
- 精密齿轮和小齿轮
| 产品型号 | 810 SRM |
| 测量行程 mm | 5 mm |
| 每转范围 (mm) | 0.2 mm |
| 刻度值 mm | 0.001 |
| 误差限度测量范围 µm | 10 µm |
| 误差限度 1 转 µm | 5 µm |
| 误差限度 1/2 转 µm | 4 µm |
| 误差限度 1/10 转 µm | 3 µm |
| 测量值滞后 fu (µm) | 3 µm |
| 重复性 fw (µm) | 3 µm |
| 表盘刻度 | 0-100-0 |
| 标尺直径 | 50 mm |
| 尺寸 | a 58 mm | b 23 mm | c 7.5 mm | d 52 mm | e 111.5 mm | f 22 mm | g 15 mm |
|
|
