二合一:同时自动测量粗糙度和轮廓

营销团队

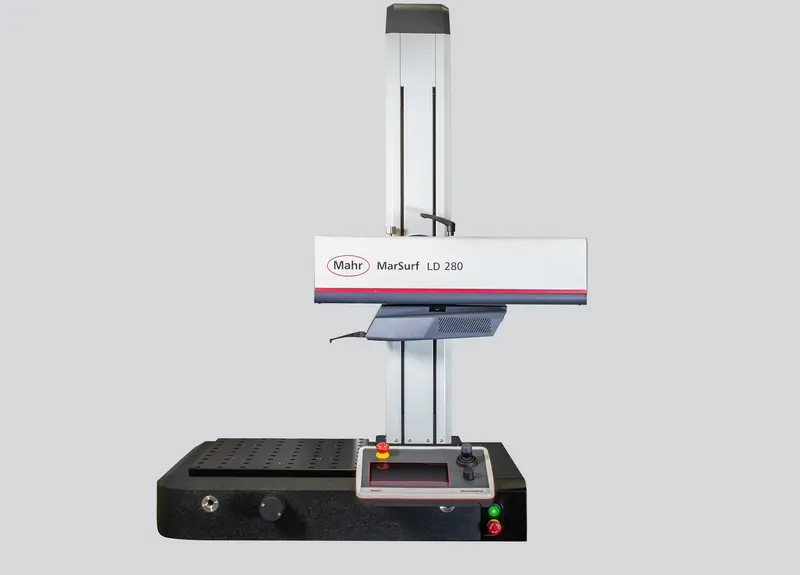

通过新型 MarSurf LD 140/LD 280 测量站,Mahr 为同时测量粗糙度和轮廓提供了自动化解决方案,并实现了最高精度。

通过新型 MarSurf LD 140/LD 280 测量站,Mahr 为同时测量粗糙度和轮廓提供了自动化解决方案,并实现了最高精度。该设备配备了新开发的 S9 触摸式测头。

它的测臂装置只记录一次测量数据,然后软件可以根据需要对轮廓和粗糙度特征进行两次分析。这为客户节省了两倍的时间:首先是时间,因为只需进行一次测量就能获得两次测量结果;其次是金钱,因为客户只需投资一个测量站。

MarSurf LD 140/LD 280 采用测针法测量工件轮廓、直线度和表面偏差。它有两种不同的 X 轴(行程和测量路径 140 毫米或 280 毫米)、手动或电动 TY 轴以及两种高度的 Z 轴。这些功能的组合产生了八种不同自动化程度的设备变体。这意味着客户可以随时选择最适合其个性化要求的测量站。MarSurf LD 140/LD 280 配有各种不同尺寸和设计的测臂,可满足不同测量点的各种测量任务。由于具有很高的刚度,测臂能够最大程度地保证几何测量的安全性和精确性。

行业和应用实例

无论用户是要评估微米范围内的小公差,还是要评估极小区域内的大公差,MarSurf LD 140/LD 280 都是首选设备。典型的测量任务包括

  • 汽车工业,例如曲轴、凸轮轴、连杆、发动机或变速箱部件
  • 机械制造行业,例如轴承滚道或边缘断裂非常小而精确的液压元件
  • 航空工业,例如涡轮机部件
  • 光学行业,特别是透镜和非球面。

由于测量的公差通常非常小,建议将设备安装在有空调的测量室内。

其他优点

其他功能使 MarSurf LD 140/LD 280 成为一项面向未来的先进投资:

  • 该设备的定位轴速度极快、精度极高。
  • 由于采用了大型柔性栅格板,夹紧位置可重复,从而减少了设置时间。
  • 测臂装置通过磁力吸附在测头上,无需工具即可轻松手动更换。
  • 测臂上集成的芯片可确保测臂识别无误,并自动设置测力。
  • 操作可通过久经考验的 MarWin 软件或连接到控制单元的改进型 MarControl 手动控制面板进行。
  • 该软件有一个校准测臂的向导,与电动 TY 轴相结合,提高了用户友好性。
