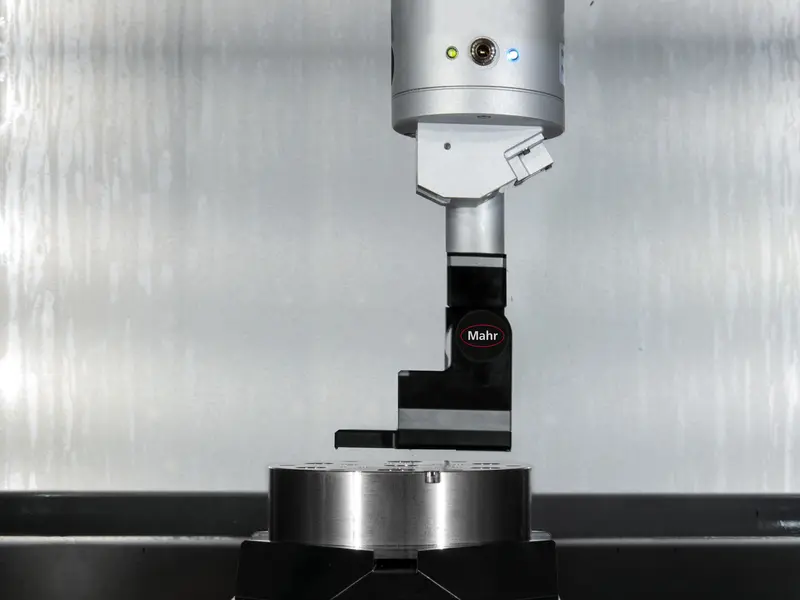

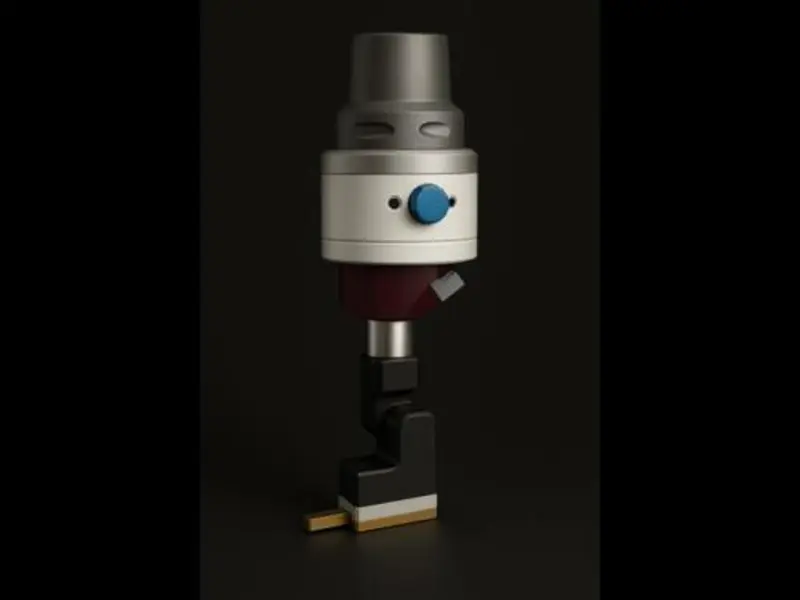

MarSurf MC 510
产品货号 6910514
Roughness measurement in the machining center - entry-level system
This system allows users to measure the surface roughness of workpieces directly in the workspace in accordance with DIN ISO 4287/4288 and 21920-2:2021 standards and document it in a legally compliant manner. The entry-level model is ideal for institutions and single-shift operation.
MarSurf MC 510 without workpiece support
直接在加工机床上进行粗糙度测量- 自动测量序列用于根据标准测量表面特征
- 测量结果完全可重现，不受操作员影响
- 通过消除手动和下游检查来提高工艺可靠性
- 集成式校准标准器，用于在程序序列中进行校准
- 自动粗糙度测量，无需操作员手动干预，– 100% 检查
- 得益于 NC 代码
- OPC UA 接口中的直接控制和测量数据输出以及闭环就绪，机床加工过程非常灵活
- 将 MarSurf MC 510 直接夹在换刀刀架中
- 适用于所有标准工具支架（HSK A63、HSK A100、SK40、BT40、Capto 6 等）
- 粗糙度测量设备和加工机床之间采用无线连接
| MarSurf MC 510 | 产品编号 6910514 | |
|---|---|
| 扫描长度末尾（X 方向） | 15 mm |
| 扫描长度 (Lt) | 直到 15 mm |
| 测量原理 | tactile stylus method , tactile skidless probe |
| 测头尖端半径 | 2 µm |
| 滤波器符合 ISO/JIS 标准 | EN DIN ISO 4287、EN DIN ISO 13565、第 1 部分和第 2 部分、DIN EN ISO 21920-2：2021，EN DIN ISO 16610-21（高斯滤波器）、EN DIN ISO 13565 第 1 部分（特定滤波器）、EN DIN ISO 16610-31（耐用高斯滤波器） |
| 测量速度 | 0.1 mm/s 到 2 mm/s |
| 表面参数 | Rt、Ra、Rq、Rz、Rp、Rv、Rsk、Rku、Rsm、Rc、Rpc、Rdq、Rmax、Rlq、Rda、Rla、Pt、Rk、Mr1、Mr2、Rpk、Rvk、Rpkx、Rvkx、a1、a2、Wt、Wa、Wca、Wq、Wz、Wp、Wv、Wsk、Wku、Wdq、Wmax、Wlq、Wda、Wla、Rmr30、Rmr60、Rmr90、sSt(g)、sSt(f)、Wsa(1-5)、Wa0.8_O5、Wa0.8_O6、Wa0.8_O7、Wa0.8_O8、Wa0.8_O9、Rpq、Rmq、Rvq、Pmr60 |
| 储量 | 测量程序的数量 > 1000 |
| 重量驱动单元 | 1700 g 含工具支架 |
| 其他功能 | 移动范围：1-轴机械臂：调平轴，调平轴 330°，角度分辨率 0.01°，最小可调角度变化 0.01°，180° 旋转≤时间 7 秒，控制和评定系统（标准）：IPC，接口：OPCUA，TCP/IP |
| 针尖 | 2 µm / 90° |
| 可充电电池 | built in |
| 测量范围 mm | 1000 µm |
我们产品的各种应用
Konsistente und rechtssichere Dokumentation.Automatisierte Dokumentation der Messergebnisse erleichtert die Einhaltung von Industriestandards und Qualitätsanforderungen, besonders in hochregulierten Branchen.
Große und sehr teure Werkstücke
Müssen in der Aufspannung bleiben bzw. können im Fall einer Nachbearbeitung nicht wieder eingespannt werden (Ausrichtung, Rundlauf, etc.)! Mit dem MarSurf MC 510 / E kann direkt in der Bearbeitungsmaschine gemessen und nachbearbeitet werden.
Hohe Stückzahlen (taktzeitabhängig)
Automatisierte Rauheitsmessung ohne manuelle Eingriffe reduziert Maschinenstillstandzeiten und Messzeiten.
Kunden mit hohem Automatisierungsgrad
KI, Vernetzung, Closed Loop, Robotereinsatz, Fertigungslinien, geringe Personaldecke
Kunden mit der Zielsetzung der Prozess- und Kostenoptimierung
Standzeiten, Datenerfassung, Kennzahlen, Werkzeugüberwachung, etc
| 标签 | 产品货号 | |
|---|---|---|
|
Aufnahme HSK-A63 für MarSurf MC 510 HSK-A63 |
6910520 |
|
Aufnahme SK 40 für MarSurf MC 510 SK 40 |
6910521 |
|
Aufnahme BT 40 für MarSurf MC 510 BT 40 |
6910522 |
|
Aufnahme Capto6 für MarSurf MC 510 Capto6 |
6910523 |
|
Aufnahme HSK-A100 für MarSurf MC 510 HSK-A100 |
6910524 |
|
Aufnahme SK 40 für MarSurf MC 510 SK 30 |
6910525 |
|
Aufnahme SK 50 für MarSurf MC 510 SK 50 |
6910526 |
|
Aufnahme BT 30 für MarSurf MC 510 BT 30 |
6910527 |
|
Aufnahme BT 50 für MarSurf MC 510 BT 50 |
6910528 |
