MarSurf | 便携式粗糙度测量仪器

MarSurf M 310 C2,用于横向测量

产品货号 6910264

横向扫描的全能性

用于要求更高的客户。MarSurf M 310 的功能与 PS 10 相同,但提供了更为关键的额外功能。

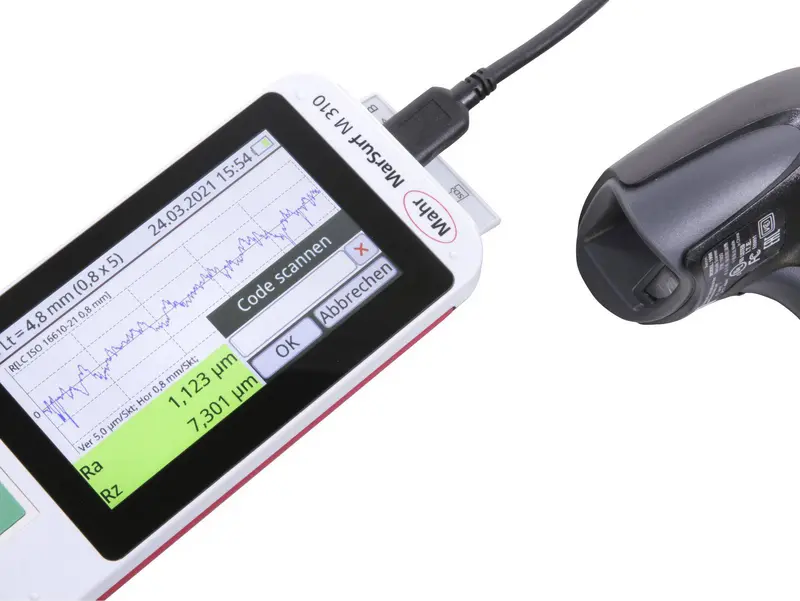

MarSurf M 310 C2,用于横向测量<br/>
MarSurf M 310 C2,用于横向测量<br/>
移动粗糙度测量及附加值
  • 使用简单且直观:和使用智能手机一样简单
  • 大型带背光的 4.3" TFT 触摸显示屏
  • 切割线 C 规格 µm 或特征值 Rmr 和 tp 的 Rz (%)
  • 可拆卸驱动单元
  • 31个螺纹参数
  • 集成的可拆除粗糙度标准件带来了无误工作
  • 自动截止选择,所以即使不是专家也能保证得到正确的测量结果


高级接口多元化
  • 使用 ASCII 命令进行远程控制的 Micro USB 接口,例如使用软件控制统计流程
  • USB-A 接口,用于连接 USB 蓝牙适配器到 USB / 蓝牙打印机等
  • 可选择通过蓝牙或线缆传输测量方案和数据
  • 符合 IATF 16949 标准 – 使用 MarConnect 保障可追溯性

轻松记录

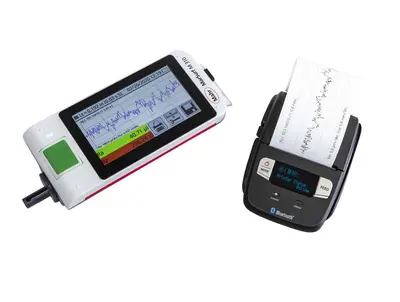

  • 直接在移动打印机上打印(可选,也可直接与打印机配套)
  • 数据备份为 TXT、X3P、CSV 和 PDF 文件
  • 在测量仪器上直接创建完整的 PDF 方案
  • PDF 方案的客户备注在 MarSurf M 310 上直接输入
  • 显示和打印 MRK 及 ADK 曲线
  • 保存 1000 多个测量程序 (Quick & Easy)

MarSurf M 310 C2,用于横向测量
| 产品编号 6910264
尺寸 (mm) 160 mm x 77 mm x 50 mm
IP 防护等级 IP 40
定位速度 0.5; 1.0
测量原理 探针法
测头 感应式滑动测头
参数 A1 , A2 , Ar , CF , CL , CR , Mr1 , Mr2 , R , R3z , RPc , RS , RSk , RSm , Ra , Rk , Rmax , Rmr (tp (JIS, ASME) 等效于 Rmr) , Rp , RpA (ASME) , Rpk , Rpm , Rpm (ASME) , Rq , Rt , Rvk , Rx , Rz , Rz (JIS) , Rz (Ry (JIS) 等效于 Rz) , Vo
测量范围 mm 0.350
轮廓分辨率 8 nm
滤波器符合 ISO/JIS 标准 ISO 16610-21(前 ISO 11562)标准的高斯滤波器,DIN EN ISO 13565-1 标准的专用滤波器,DIN EN ISO 3274 标准的 Lambda 滤波器(可关闭)
截止波长Lc 符合 ISO/JIS 0.25 mm , 0.8 mm , 2.5 mm , 可自定义 , 可自定义
短行程符合 ISO/JIS 可选
扫描长度 Lt 符合 ISO/JIS 1.5 mm , 4.8 mm , 15 mm , N x Lc , 自定义 , 自动
扫描长度符合 ISO 12085 (MOTIF) 1 mm、2 mm、4 mm、8 mm、12 mm、16 mm
根据 ISO/JIS 评估长度 1.25 mm、4.0 mm、12.5 mm
采样长度数量符合 ISO/JIS 可选的:1 至 16
针尖 2 µm
测量力 (N) .00075
校准功能 动态;Ra、Rz、Rsm
储量 最少3900 个轮廓,最少 500,000 个结果,最少 1500 条 PDF 测量记录,可使用 Micro SD 卡扩展到 32 GB(320x 内存容量)
语言 德语 , 英语 , 法语 , 意大利语 , 西班牙语 , 葡萄牙语 , 荷兰语 , 瑞典语 , 俄语 , 波兰语 , 捷克语 , 日语 , 中文 , 韩语 , 匈牙利语 , 土耳其语 , 罗马尼亚语
其他 锁定/密码保护,日期/时间

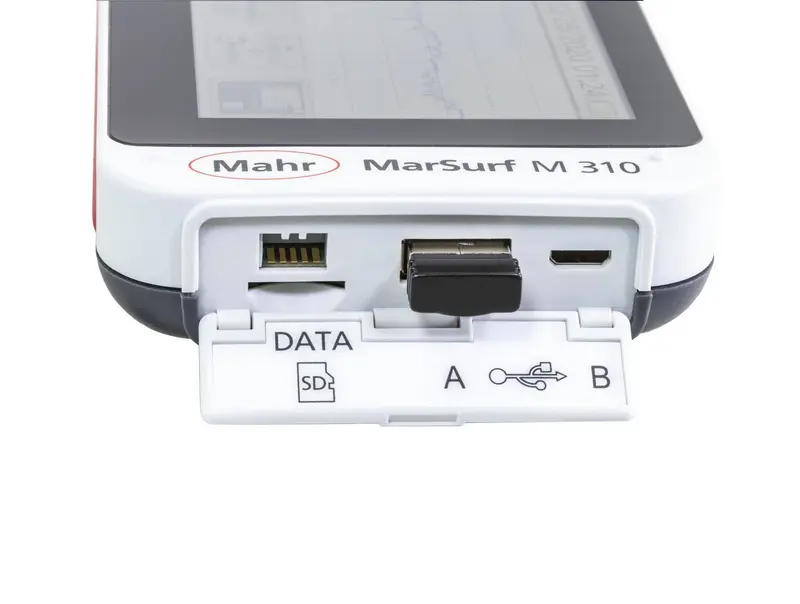

数据接口 USB A , USB B , MarConnect(双向) , Micro SD 槽,用于最高 32 GB 的 SD / SDHC 卡
防护系统 IP 40
可充电电池 锂离子电池,3.7 V,标称容量 11.6 Wh,最少 1200 次测量
宽范围电源 100 至 264 V

我们产品的各种应用

  • 轴和外壳组件
  • 大型机器
  • 适用大工件
  • 铣削和车削零件
  • 磨削和珩磨工件

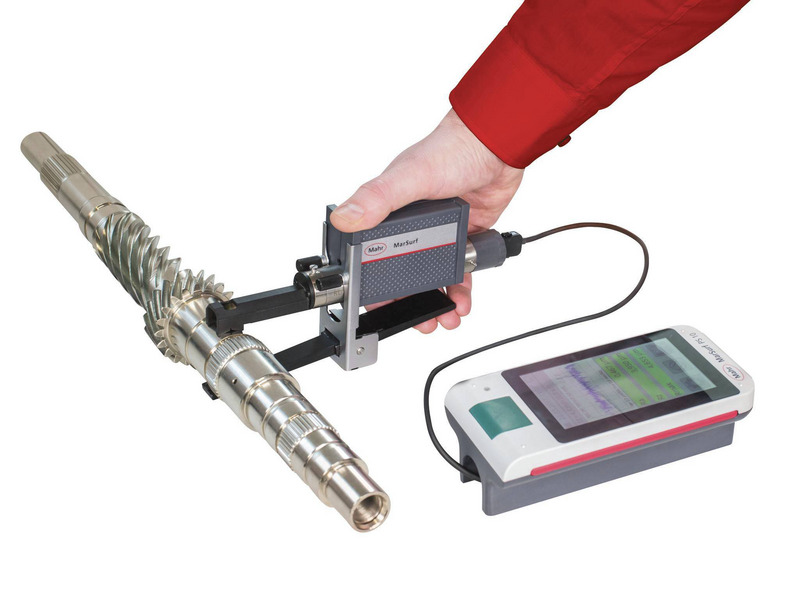

  • 用在生产线上,或者直接在机器上。是在机器中或机器上快速测量工件表面粗糙度的理想选择。

标签 产品货号 产品型号 测量仪器 数据接口 硬件接口 线长 测量范围 mm 测量范围 inch 分辨率 分辨率 极限误差英寸 极限误差 µm 极限误差英寸 产品重量 标准 立柱直径 d 微调范围 mm 底座表面 总高度 支撑臂伸展范围(最大) 安装孔 轴直径 V 形块 棱柱粘合力
4102603 USB 双通数据线
DK-U1
4102603 DK-U1 Micromar 40 EWR (≥ 2018)
Millimess 2000 W(i)、2001 W(i)
Millimar C 1202
MarSurf M310
USB USB , 双工 2 m
6850540 PHT 80 mm 探头延长线
PHT (80 mm)
6850540
6111520 标准测头 2 µm
PHT 6-350
6111520
6111526 标准测头 5 µm
PHT 6-350/ 5µm
6111526
6111527 标准测头 10 µm
PHT 6-350/ 10µm
6111527
6111521 直径大于 3 mm 的孔用测头
PHT 3-350
6111521
6111524 凹槽用测头
PHT 11-100
6111524
6111525 用于测量凹陷和凸起表面的测头
PHTR-100
6111525
6111522 用于测量齿腹的测头
PHTF 0.5-100
6111522
6111523 用于测量金属板的测头
PT 150
6111523
6710803 300 mm 测量支架带铸铁底座
ST-D
6710803
6710806 300 mm 测量支架带花岗石底板
ST-F
6710806
6710807 300 mm 测量支架带花岗岩板和 T 形槽
ST-G
6710807
2247086 可调安装架,用于连接 814 SR
814 Sh
2247086
4426100 高度测量和划线仪器
814 SR
4426100 Opto RS-232C , Digimatic , USB 0 - 350 mm 0 - 14" 0.01 mm 0.0005 inch 0.0016" 40 µm 0.0016 inch 7 kg 工厂标准
4426101 高度测量和划线仪器
814 SR
4426101 Opto RS-232C , Digimatic , USB 0 - 600 mm 0 - 24" 0.01 mm 0.0005 inch 0.0020" 50 µm 0.002 inch 8 kg 工厂标准
6710401 V 形块
PP
6710401
6710604 平行虎钳
PPS
6710604
6710529 XY 工作台
CT 120
6710529
4246819 迷你精密虎钳套件
109 PS
4246819
6820420 粗糙度标准件带 Mahr马尔 校准证书,轮廓深度 10 µm
PRN 10
6820420
4413000 带三角底座的测量台座
815 GN
4413000 4.2 kg 14 mm 2 mm 150 x 150 mm 300 mm 185 mm 8H7
4413001 带三角底座的测量台座
815 GN
4413001 9 kg 18 mm 2 mm 190 x 180 mm 500 mm 200 mm 8H7
4413005 带三角底座的测量台座
815 GN
4413005 10 kg 25 mm 2 mm 190 x 180 mm 750 mm 230 mm 8H7
4416000 带磁性底座的测量台座
815 MA
4416000 2.5 kg 2 mm 285 mm 230 mm 8H7 20 - 100 450 N
