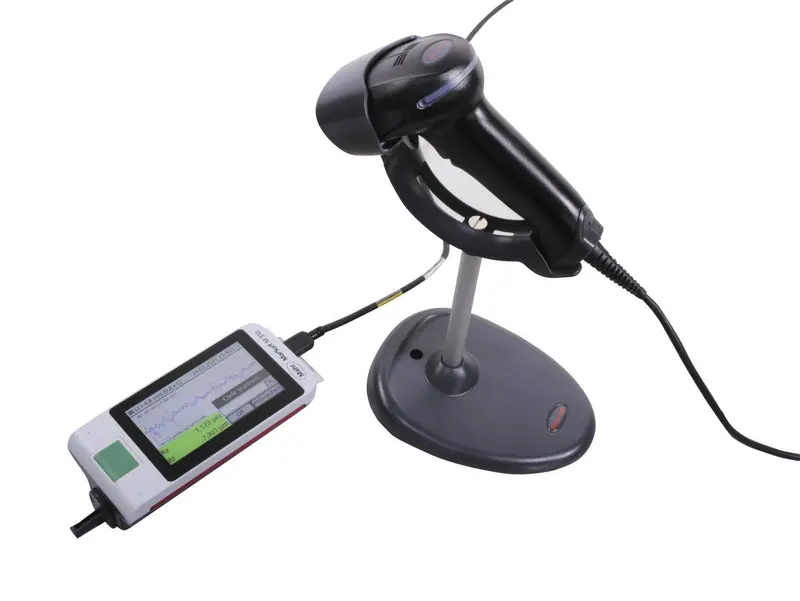

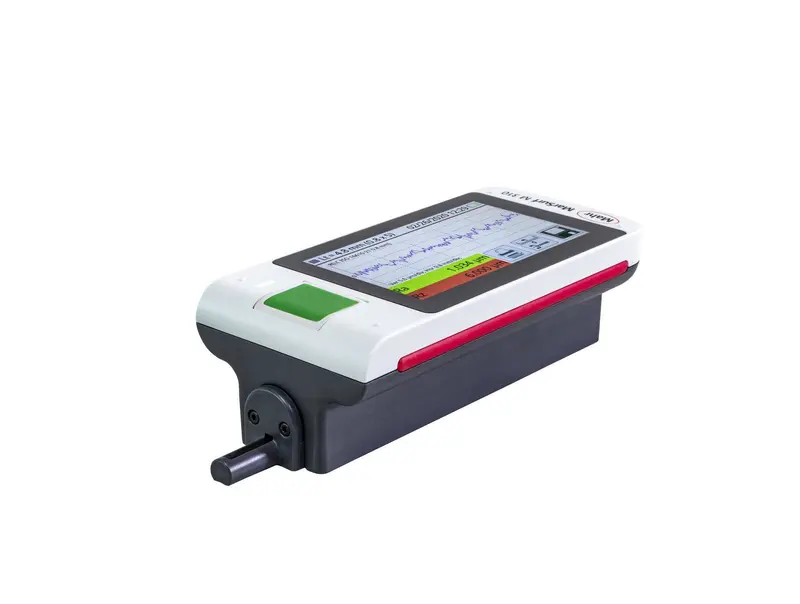

MarSurf M 310
产品货号 6910260
MarSurf M 310 套件 (2 µm) 的组成部分：- MarSurf M 310 基本单元 - 驱动单元（可拆卸）- 1 个默认测头 PHT6-350，标准 2 µm 针尖尖端 - 内置可充电电池 - 粗糙度标准件，集成在外壳中（可拆卸），包括 Mahr马尔 校准证书 - 测头保护装置（V 形块支架）- 带 V 形块附件的测头保护装置 - 高度调节（集成）- 充电器/3 个电源适配器 - 操作说明 - 带肩带的便携包 - USB 电缆 - 带高度调节功能的手持支架（一对）- 连接驱动单元的延长线（长 1.2 m）
用于要求更高的客户。MarSurf M 310 的功能与 PS 10 相同，但提供了更为关键的额外功能。
- 使用简单且直观：和使用智能手机一样简单
- 大型带背光的 4.3" TFT 触摸显示屏
- 切割线 C 规格 µm 或特征值 Rmr 和 tp 的 Rz (%)
- 可拆卸驱动单元
- 31个螺纹参数
- 集成的可拆除粗糙度标准件带来了无误工作
- 自动截止选择，所以即使不是专家也能保证得到正确的测量结果
- Micro USB 接口，用于通过 ASCII 命令进行远程控制，例如通过统计过程控制软件
- USB-A 接口 - 用于连接 USB 无线适配器或 USB/无线打印机。USB 无线适配器或 USB/无线打印机
- 通过电缆或无线方式传输测量协议和数据
- 符合 IATF 16949 标准 - 通过 MarConnect 实现安全可追溯性
- 直接在移动打印机上打印（可选，也可直接与打印机配套）
- 数据备份为 TXT、X3P、CSV 和 PDF 文件
- 在测量仪器上直接创建完整的 PDF 方案
- PDF 方案的客户备注在 MarSurf M 310 上直接输入
- 显示和打印 MRK 及 ADK 曲线
- 保存 1000 多个测量程序 (Quick & Easy)
| MarSurf M 310 | 产品编号 6910260 | |
|---|---|
| 扫描长度 | 15 mm |
| 尺寸 (mm) | 160 mm x 77 mm x 50 mm |
| 测量原理 | 探针法 |
| 测量单元 | 公制/英寸 |
| 测量力 (N) | .00075 |
| Probe tip radius | 2 µm |
| 滤波器符合 ISO/JIS 标准 | ISO 16610-21（前 ISO 11562）标准的高斯滤波器，DIN EN ISO 13565-1 标准的专用滤波器，DIN EN ISO 3274 标准的 Lambda 滤波器（可关闭） |
| 截止波长Lc 符合 ISO/JIS | 0.25 mm , 0.8 mm , 2.5 mm , 可自定义 , 可自定义 |
| 短行程符合 ISO/JIS | 可选 |
| 采样长度数量符合 ISO/JIS | 可选的：1 至 16 |
| 测量速度 | 0.5 mm/s 到 1 mm/s |
| Positioning speed X-axis min. | 0.5 mm/s |
| positioning speed X-axis max. | 1 mm/s |
| 定位速度 (mm/s)，X 轴 | 0.5 - 1 mm/s |
| 表面参数 |
Über 30 Kennwerte für R-Profil gemäß aktueller Normung ISO/JIS/ASME/Motif |
| 数据接口 | USB A , USB , 双工 , Micro SD 槽，用于最高 32 GB 的 SD / SDHC 卡 |
| 语言 | 德语 , 英语 , 法语 , 意大利语 , 西班牙语 , 葡萄牙语 , 荷兰语 , 瑞典语 , 俄语 , 波兰语 , 捷克语 , 日语 , 中文 , 韩语 , 匈牙利语 , 土耳其语 , 罗马尼亚语 |
| 储量 | 最少3900 个轮廓，最少 500,000 个结果，最少 1500 条 PDF 测量记录，可使用 Micro SD 卡扩展到 32 GB（320x 内存容量） |
| 测头 | 感应式滑动测头 |
| 校准功能 | 动态；Ra，Rz，Rsm |
| IP 防护等级 | IP 40 |
| 重量（毛重） | 4.2 KG |
| 其他 | 锁定/密码保护，日期/时间 |
| 扫描长度符合 ISO 12085 (MOTIF) | 1 mm、2 mm、4 mm、8 mm、12 mm、16 mm |
| 根据 ISO/JIS 评估长度 | 1.25 mm、4.0 mm、12.5 mm |
| 针尖 | 2 µm |
| 参数 | A1 , A2 , Ar , CF , CL , CR , Mr1 , Mr2 , R , R3z , RPc , RS , RSk , RSm , Ra , Rk , Rmax , Rmr (tp (JIS, ASME) 等效于 Rmr) , Rp , RpA (ASME) , Rpk , Rpm , Rpm (ASME) , Rq , Rt , Rvk , Rx , Rz , Rz (JIS) , Rz (Ry (JIS) 等效于 Rz) , Vo |
| 防护系统 | IP 40 |
| 可充电电池 | 锂离子电池，3.7 V，标称容量 11.6 Wh，最少 1200 次测量 |
| 宽范围电源 | 100 至 264 V |
| 测量范围 mm | 0.350 |
| 轮廓分辨率 | 8 nm |
| 扫描长度 Lt 符合 ISO/JIS | 1.5 mm , 4.8 mm , 15 mm , N x Lc , 自定义 , 自动 |
我们产品的各种应用
- 轴和外壳组件
- 大型机器
- 适用大工件
- 铣削和车削零件
- 磨削和珩磨工件
- 用在生产线上，或者直接在机器上。是在机器中或机器上快速测量工件表面粗糙度的理想选择。
| 标签 | 产品货号 | 重量（毛重） | 测量范围 mm | 测量范围 inch | 分辨率 | 分辨率 | 极限误差 µm | 极限误差 | 极限误差英寸 | 极限误差英寸 | 数据接口 | 产品重量 | 微调范围 mm | 安装孔 | 总高度 | 立柱直径 d | 支撑臂伸展范围（最大） | 底座表面 | 轴直径 V 形块 | 棱柱粘合力 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
USB 双通数据线 DK-U1 |
4102603 | |||||||||||||||||||
|
PHT 80 mm 探头延长线 PHT (80 mm) |
6850540 | 0.1 KG | ||||||||||||||||||
|
标准测头 2 µm PHT 6-350 |
6111520 | 0.0297 KG | ||||||||||||||||||
|
|
标准测头 5 µm PHT 6-350/ 5µm |
6111526 | 0.03 KG | ||||||||||||||||||
|
|
标准测头 10 µm PHT 6-350/ 10µm |
6111527 | 0.01 KG | ||||||||||||||||||
|
直径大于 3 mm 的孔用测头 PHT 3-350 |
6111521 | 0.02 KG | ||||||||||||||||||
|
凹槽用测头 PHT 11-100 |
6111524 | 0.03 KG | ||||||||||||||||||
|
用于测量凹陷和凸起表面的测头 PHTR-100 |
6111525 | 0.03 KG | ||||||||||||||||||
|
用于测量齿腹的测头 PHTF 0.5-100 |
6111522 | 0.03 KG | ||||||||||||||||||
|
用于测量金属板的测头 PT 150 |
6111523 | 0.1 KG | ||||||||||||||||||
|
300 mm 测量支架带铸铁底座 ST-D |
6710803 | 7.95 KG | ||||||||||||||||||
|
300 mm 测量支架带花岗石底板 ST-F |
6710806 | 28 KG | ||||||||||||||||||
|
300 mm 测量支架带花岗岩板和 T 形槽 ST-G |
6710807 | 45 KG | ||||||||||||||||||
|
可调安装架，用于连接 814 SR 814 Sh |
2247086 | 0.152 KG | ||||||||||||||||||
|
高度测量及划线仪 814 SR |
4426100 | 0 - 350 mm | 0 - 14" | 0.01 mm | 0.0005 inch | 40 µm | 40 | 0.0016" | 0.0016 inch | Opto RS-232C , Digimatic , USB | 7 kg | |||||||||
|
|
高度测量及划线仪 814 SR |
4426101 | 0 - 600 mm | 0 - 24" | 0.01 mm | 0.0005 inch | 50 µm | 50 | 0.0020" | 0.002 inch | Opto RS-232C , Digimatic , USB | 8 kg | |||||||||
|
V 形块 PP |
6710401 | 2.01 KG | ||||||||||||||||||
|
平行虎钳 PPS |
6710604 | 2.98 KG | ||||||||||||||||||
|
XY 工作台 CT 120 |
6710529 | 2.76 KG | ||||||||||||||||||
|
迷你精密虎钳套件 109 PS |
4246819 | |||||||||||||||||||
|
粗糙度标准件带 Mahr马尔 校准证书，轮廓深度 10 µm PRN 10 |
6820420 | 0.2 KG | ||||||||||||||||||
|
带三角底座的测量台座 815 GN |
4413000 | 4.2 kg | 2 mm | 8H7 | 300 mm | 14 mm | 185 mm | 150 x 150 mm | ||||||||||||
|
|
带三角底座的测量台座 815 GN |
4413001 | 9 kg | 2 mm | 8H7 | 500 mm | 18 mm | 200 mm | 190 x 180 mm | ||||||||||||
|
|
带三角底座的测量台座 815 GN |
4413005 | 10 kg | 2 mm | 8H7 | 750 mm | 25 mm | 230 mm | 190 x 180 mm | ||||||||||||
|
带磁性底座的测量台座 815 MA |
4416000 | 2.5 kg | 2 mm | 8H7 | 285 mm | 230 mm | 20 - 100 | 450 N |
