MarSurf | 非球面测量站

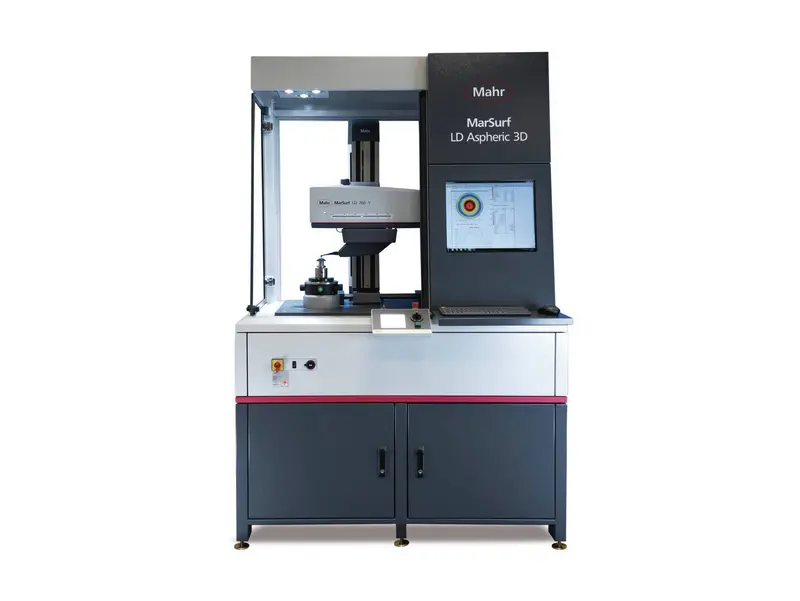

MarSurf LD  260 非球面 2D 和 3D

产品货号 6850887

MarSurf LD 130 / LD 260。迈向新维度
MarSurf LD 130 / 260 Aspheric 是高精度 2D/3D 表面测量站,用于表征光学组件上的轮廓和粗糙度。

MarSurf LD  260 非球面 2D 和 3D
检查第一次加工的表面特征轮廓
  • 及时检测偏差,避免成本高昂的返工。
  • 以机器可读格式输出差值轮廓,用于控制机床。
更高的灵活性
  • 一个测量系统可测量多种旋转对称非球面。无需额外投资。
  • 测量范围高达 260 mm
  • 最高测量速度和动态(大镜头最高 10 mm/s / 微型镜头最高 0.02 mm/s)
  • 完全可定位针尖。
您的结果将是正确
  • 高精度 MarSurf LD 130 / 260 是准确测量工件的基础。垂直 0.8 nm 分辨率和 <100 nm 的形状偏差可保证完美重现非球面。
  • 更换测杆无需重新校准。

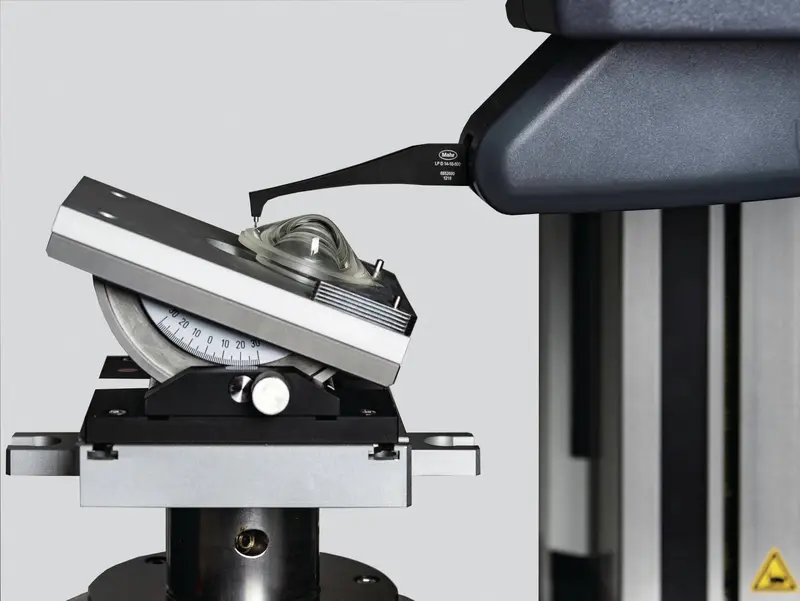

  • 可以测量有陡面的镜头。
MarSurf LD  260 非球面 2D 和 3D | 产品编号 6850887
重量(毛重) 600 KG

我们产品的各种应用

精密透镜行业
轮廓和粗糙度测量:
  • 球面和非球面透镜
  • 柱面透镜
  • 框架
  • 外壳组件和其他机械组件
符合标准的

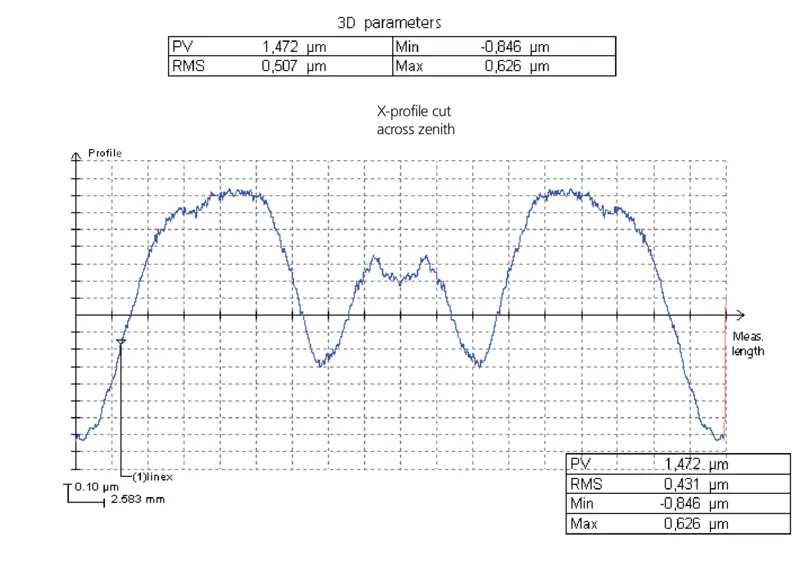

根据 DIN ISO 10110-5 标准输出特征值,例如 PV、RMS、以及导程误差
为数字工厂而优化
可将各种轮廓的数据提供给机床进行重新调整(闭环)。
软件指导下的操作
经过优化的用户软件,可以快速记录和评定测量结果,因此操作简单直观。
