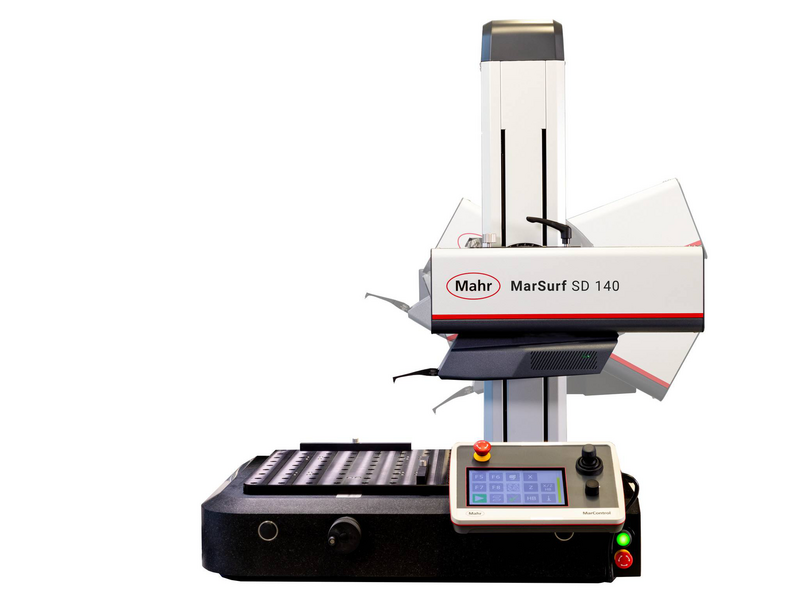

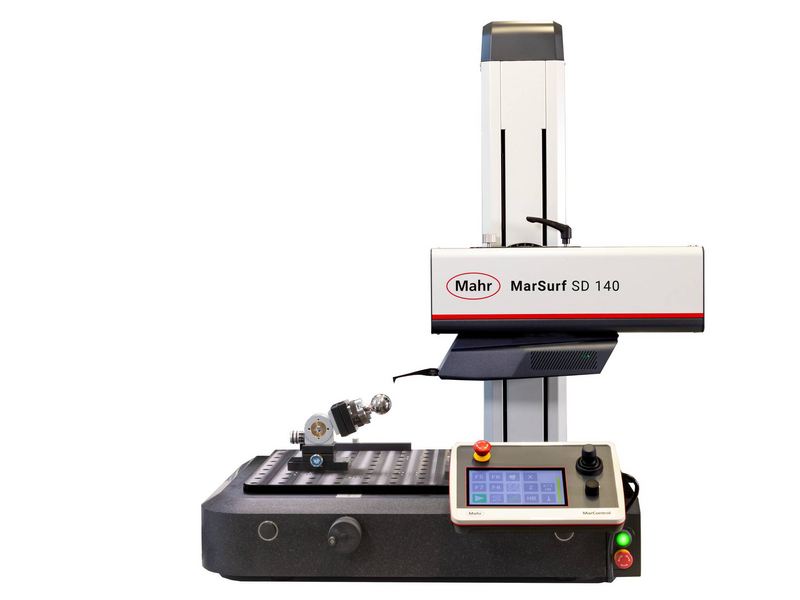

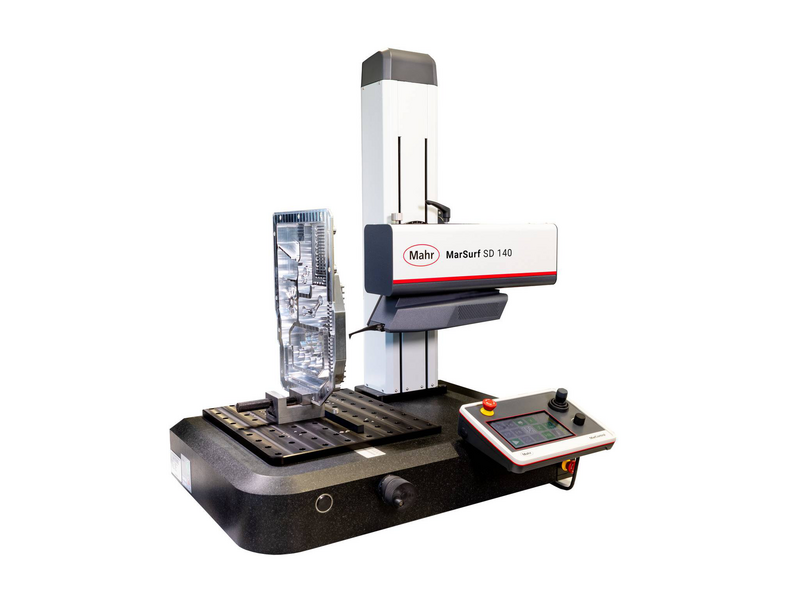

MarSurf SD 140
产品货号 6269350
Roughness and contour measurement with 140 mm tracing length and manual TY axis
The MarSurf SD 140 BG 12 offers an economical solution for high-precision surface measurements. It enables the simultaneous acquisition of roughness and contour features in just one measuring stroke - saving time and money. Equipped with a newly developed probe system, it delivers reliable results using the stylus method. Thanks to a wide range of probe arms, it can be used flexibly for various measuring tasks. Like the other MarSurf systems, it also has a flexible clamping system for shorter set-up times.
- Short measuring times thanks to high axis speeds and automated measuring sequences
- Simple, fast mounting, and changeover thanks to innovative clamping system
- Spacious support plate and large measuring range: ideal for measuring large workpieces
- Newly developed, highly efficient touch system
- Single acquisition of roughness and contour measurement data and simultaneous evaluation
- Easy probe arm change via magnetic interface with chip recognition and automatic tactile force selection
- Enormous time and cost savings compared to conventional measuring devices.
- X-axis with 140 mm; Z-axis with 350 mm.
- TY table axis optionally motorized or manually adjustable.
- The simple clamping system positions workpieces safely, quickly and correctly.
- The measurement itself is up to 65 % faster thanks to the fast axes and the new touch probes (measured using the example of a journal).
- The entire process can be automated with the fast CNC axes and the MarWin measurement and evaluation software. This enables further savings in the process on site.
| MarSurf SD 140 | 产品编号 6269350 | |
|---|---|
| 扫描长度开始（X 方向） | 0.1 mm |
| 扫描长度 (Lt) | 0.1 - 140 mm |
| 测量力 (N) | 0.7 mN to 30 mN, adjustable via software |
| 测量速度 | 0.02 mm/s 到 10 mm/s |
| 测头 | Combined roughness and contour probe system |
| Workpiece weight max. | 90 kg |
| 其他 | manual TY |
我们产品的各种应用
Bearings, threads, threaded rods, ball screws, shafts, racks
Metrology close to production
Contour measurement in a semi-automatic process
Automotive
Steering, brake system, gearbox, crankshaft, camshaft, cylinder head
Medicine
Contour measurement for hip and knee endoprostheses, medical screws, dental implants
| 标签 | 产品货号 | |
|---|---|---|
|
V 形块 PP |
6710401 |
|
平行虎钳 PPS |
6710604 |
