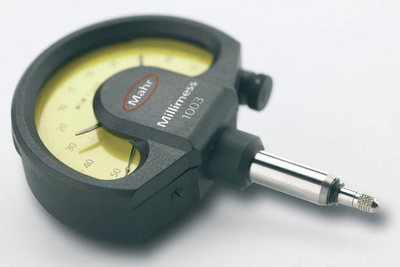

与模拟机械千分表相比，Millimess 机械式比较仪有着更精确的元件，可提供更好的测量精度和更小的滞后误差。这些优点在跳动试验、直线度和平整度测量和比较测量中尤其明显。
高精度感应 Millimess 机械式比较器的数字增量高达 0.2μm。用户友好的操作功能，如公差监控、动态测量值的最小值或最大值记录、数字和分度的组合显示以及简单的数据传输，使其成为不可或缺的精密测量仪器。
高灵敏度和计算机优化的测量工具确保了极高的安全性和精度。为了在环境恶劣的车间内使用，显示器采用硬化的矿物玻璃板，可有效防止划伤或破裂，同时采用了能够可靠地防止液体渗入的密封。
轻松易读的数字显示屏、稳固的设计和高精度是 Mahr马尔 数字机械式杠杆表的主要特点。
用于 NC 机器、加工中心和蚀刻机的 Mahr马尔 3D 测针可缩短设置与停机时间。非常适合精确接触工件和夹具上的参考边。
无论内置无线、外部无线模块、USB、Opto R S232 或 Digimatic 等：无论您使用何种接口标准，MarConnect 都能为您实现最佳的连接。
很多 Mahr马尔 精密量规都有数据输出及 MarConnect 接口。无论您使用 USB、Opto R S232 或 Digimatic 等何种接口标准，MarConnect 都能为您实现最佳的连接。
Mahr马尔 的无线传输范围可确保您在移动的同时获得高精度测量结果。现代、易用的测量方式 - 不受有线技术的限制。
MarStand 测量座、测量台和径向跳动量规提供了较高的稳定性，是精确测量结果的基础。它们为您的机械千分表、机械式比较仪、机械式杠杆表测量设备和测针提供了必要的支持。
测量座设计稳固，是精确测量结果的基础。它们为您的机械千分表、机械式比较仪、机械式杠杆表测量设备和测针提供了必要的支持。
MarStand 支柱和支撑组件可用于单独的解决方案，提供了较高的稳定性，是精确测量结果的基础。它们为机械千分表、机械式比较仪、机械式杠杆表测量设备和测针提供了必要的支持。
测量台由精密水平测量台、稳定的测量柱和坚固的支撑臂部件组成。MarStand 测量台的稳固设计提供了较高的稳定性，是精确测量结果的基础。
径向跳动量规是在接近生产环境下检测轴位置和形状误差的最简单方法。因其型号多样，坚固耐用的 MarStand 径向跳动测量仪是满足多种工件要求和提供精确测量结果的基本设备。
由硬质花岗岩制成的测试板具有较高的强度和尺寸稳定性，是测高仪器的完美表面。
将指示量规作为比较量规使用，成为生产中精密测量的理想工具。按参考标准标定量规可降低偏差和最大限度地减少温度波动对测量结果的影响。
带表卡规是精密测量轴、螺栓、柄等圆柱形零件的理想工具，特别适用于系列零件的安全快速测量。尺寸精度在机械式比较仪上一眼就能识别和读取。
内径测量设备是测量孔的直径、圆度和圆锥度的完美工具。
厚度量规提供的测量范围广泛、简单，特别适合快速测量各种薄膜，板材和板。
如果由于工件的几何形状而不能使用卡尺或内径千分尺等常用测量仪器，卡尺是完美的解决方案！
深度量规提供的测量范围广泛、简单，特别适合快速的深度测量。8 mm 固定轴可根据测量任务使用检查机械千分表、机械式比较仪或测针。
通用测量仪器是生产中精密测量的理想工具，可将测量结果与参考标准进行比较，从而最大限度地减少温度波动对测量结果的影响。
无论齿轮、螺纹、圆锥度或凹陷度如何：Multimar 通用测量仪器是几乎所有不适合使用标准测量仪器的内外尺寸测量的理想解决方案。有多种基本装置和各种配件可供选择。
精确调整内外径测量仪器。使用 844 S 标定仪器时，您可以完美地完成每项测量任务，甚至可以用于更大的尺寸。
无论是调心肩，窄领还是凹陷：Multimar 36B 通用测量仪器是几乎所有内外尺寸测量的理想解决方案。有多种基本装置和各种配件可供选择。
信任 Mahr马尔 的设置标准和量规 - 它们是精确测量结果的基础。
信任 Mahr马尔 的设置标准 - 它们是精确测量结果的基础。
Mahr马尔 量块确保了您可随时使用高质量的参考和工作标准。从四个公差等级和两种材料中选择以满足车间、生产或质量保证的要求。
Mahr马尔 针规有三个公差类别和各种设计。选择满足车间、生产或质量保证要求的设备。
人们对电子长度测量仪的要求几乎和其应用一样多样。要求高可靠性、高精度和简单操作。
人们对电子长度测量仪的要求几乎和其应用一样多样。要求高可靠性、高精度和简单操作。Millimar 紧凑和立柱测量仪器满足了这些要求。
Millimar 长度测量仪紧凑、耐用和易用。它们是多功能的评估和指示工具，用于测量生产区域和测量室中复杂程度可控的任务。
模块和软件的多样化组合选项提供了比以往更高的设计工作环境和工具的自由度。
Smart and universally applicable software for complex measurement tasks in the manufacturing sector
Millimar 传感器是测量流程中最重要的元件之一。它们的特性决定了整个测量的质量。取决于应用，可为此组合使用多种技术。例如，Millimar 电感测头：这些产品坚固耐用，用途广泛，价格诱人。
无论是厚度测量、径向跳动或同心度：使用电感测头可记录测量值和偏差，而不受形状、支撑或径向跳动偏差的影响。其最大优点在于线性范围大，对干扰相对不敏感。测针主要用于生产中的比较测量，但传感器的具体任务可能会有所不同。
气动量仪具有精度高、长期稳定等特点。测量喷嘴的无接触测量不会损坏工件。即使是未清洗、涂油、润滑或涂有研磨膏的工件
Millimar 长度测量仪紧凑、耐用和易用。它们是多功能显示和评估设备，用于测量生产区域复杂程度可控的任务。
测量结果显示在 101 个三色 LED 上，可轻松从远处读取。如果超出可编程的警告和公差限制，则各部分会从绿色更改为黄色或红色。
Millimar 气动测量设备可快速、准确地记录尺寸偏差。多年来也在工业生产和计量室中成熟应用。
用于测量和评定。
非接触测量，采用气动测量环，对工件无损伤。
使用气动测量技术附件改造测量站以适应您的测量任务。
信任 Mahr马尔 的设置标准 - 它们是精确测量结果的基础
设置气动测量仪（气动环规）硬化、老化、打磨、抛光的精细工艺。
设置气动测量仪（气动环规）硬化、老化、打磨、抛光的精细工艺。
想要更好的测量结果？Digimar 是最适合的选择！
用于车间中工件的划线和标记。轻松测量高度及距离。
Touch operation, ergonomic handling and a wide range of evaluation options: This is what the Digimar 816 CLT height measuring device stands for.
触摸式操作，符合人体工程学的处理方式和广泛的评估选项： 这就是Digimar 817 CLT高度测量仪所代表的意义。
精密长度计量代表着绝对和相对测量中的高精度尺寸度量技术。
车间通用、易用的长度测量和设置设备
车间通用、易用的长度测量和设置设备

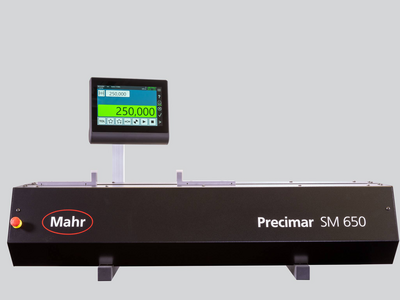

Mahr马尔 的产品系列从简单的量块测试架、全自动机械式量规测试架和 ULM 设备到超精确半自动化 CiM 通用测量机，为制造、测量室和校准实验室提供了实用的解决方案。换句话说：同时具备最大精度和极高效率的测量流程。
无论是经典的 ULM 或电动 PLM 和 CiM 仪器。Mahr马尔 通用长度测量仪支持用户友好、快速而可靠的测量，同时不确定性极低。

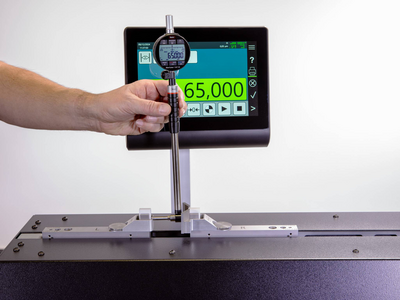

机械千分表、机械式杠杆表测量设备、机械式比较仪和测针的半自动和全自动测试 - 高效、精确。
机械千分表、机械式杠杆表测量设备、机械式比较仪和测针的半自动和全自动测试 - 高效、精确。
使用指示表、杠杠表和比较仪的手动测试——轻松、精确
信任 Mahr马尔 的量块比较器 - 它们是精确检测您的标准的基础
几乎所有行业都要使用显微镜进行快速的距离、半径和角度检测。实验室中或接近生产。
几乎所有行业都要使用显微镜进行快速的距离、半径和角度检测。实验室中或接近生产。
表面计量方法，工业和研究用
公差要求严格的结构功能表面要求可在较短时间内记录工件或物体表面特征轮廓的高精度测量系统。
轮廓测量技术用于确定粗糙形状的偏差。
使用光学测量仪精密测量轮廓

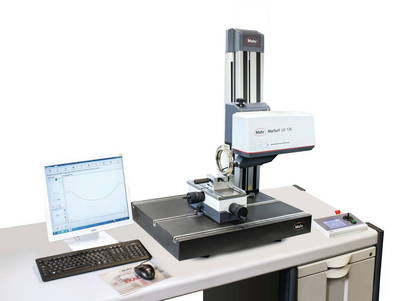

综合轮廓和粗糙度测量：专业型全能选手
综合轮廓和粗糙度测量：专业型全能选手
符合 ISO 25178 / ISO 4287 的 2D / 3D 轮廓及粗糙度测量
3D 表面度量方法，用于工业和研究
使用移动测量设备随处测量！
测量站，用于测量高精度镜头
标准解决方案不再满足需求时：自定义解决方案
公差要求严格的结构功能表面要求可在较短时间内记录工件或物体表面特征轮廓的高精度测量系统。
灵活而强大，可用于测量室和实验室
综合轮廓和粗糙度测量：专业型全能选手
触觉测量站，用于轮廓和粗糙度测量
符合 ISO 25178 / ISO 4287 的 2D / 3D 轮廓及粗糙度测量
3D 表面度量方法，用于工业和研究

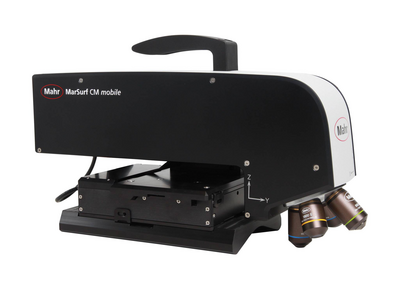

使用移动测量设备随处测量！
移动 3D 表面度量方法，用于
现场使用
移动测量仪器允许您在所需结果之处直接测量。
用于测量超高灵敏镜头的测量站
标准解决方案不再满足需求时：自定义解决方案
Metrology
Experience outstanding features combined with extreme flexibility in workpiece size and increase your productivity in the production environment.
Flexible measurement of workpieces that can be clamped between centers
High resolution and very fast matrix camera for measuring a large number of features on rotationally symmetrical workpieces.
Fast optical matrix camera in combination with high-precision touch probes for measuring a large number of features on rotationally symmetrical workpieces.
Flexible clamping options and high-precision alignment using a fully automatic centering and tilting table
High resolution and very fast optical matrix camera for measuring a wide range of rotationally symmetrical workpieces. Addition of a fully automatic centering and tilting table for extremely fast, mechanical alignment and flexible clamping options.
Fast optical matrix camera in combination with high-precision touch probes for measuring a large number of features on rotationally symmetrical workpieces. Addition of a fully automatic centering and tilting table for extremely fast, mechanical alignment, flexible clamping options and, for example, internal measurements.
测试形状和位置公差的系统，例如粗糙度、平面度、直线度、同轴度和其他测量任务。从手动到完全自动。
识别可简单、经济、高精度地测量圆度、直线度、同心度等。 我们的手动形状测量仪器适合测量室和接近生产区域的测量。
我们的自动形状测量系统支持您通过具备极高自动化、灵活性和准确性水平的稳定创新设备而降低工艺成本，同时不会增加检测成本。
Metrology
Experience outstanding features combined with extreme flexibility in workpiece size and increase your productivity in the production environment.
Flexible measurement of workpieces that can be clamped between centers
Flexible clamping options and high-precision alignment using a fully automatic centering and tilting table
光学和接触式轴测量系统，用于 严苛的生产环境中。 所有普通旋转对称工件的完整测量.
.
通用、全自动和牢固的光学轴测量机器，可适应恶劣的车间环境。
光学和触觉轴测量系统，用于 用途 in 严苛的生产环境中。 所有普通旋转对称工件的完整测量.
Metrology
Experience outstanding features combined with extreme flexibility in workpiece size and increase your productivity in the production environment.
Flexible measurement of workpieces that can be clamped between centers
Flexible clamping options and high-precision alignment using a fully automatic centering and tilting table
从高度专业的齿轮分析到完全集成的系列测量 - Mahr马尔 都是面向现代齿轮和变速箱生产各个层次的完美解决方案。
在产品最初阶段测量产品，包括快速反馈制造工艺以避免浪费。
多种技术和产品，可实现表面和几何形状的快速、无接触测量。
几乎所有行业都要使用显微镜进行快速的距离、半径和角度检测。实验室中或接近生产。
粗糙度、轮廓和许多其他表面参数的测定。
表面计量方法，工业和研究用
纳米计准确的最小粗糙度
表面拓扑结构和几何形状的光学分析
拥有成熟 Mahr马尔 质量的翻新系统
Touch operation, ergonomic handling and a wide range of evaluation options: This is what the Digimar 816 CLT height measuring device stands for.

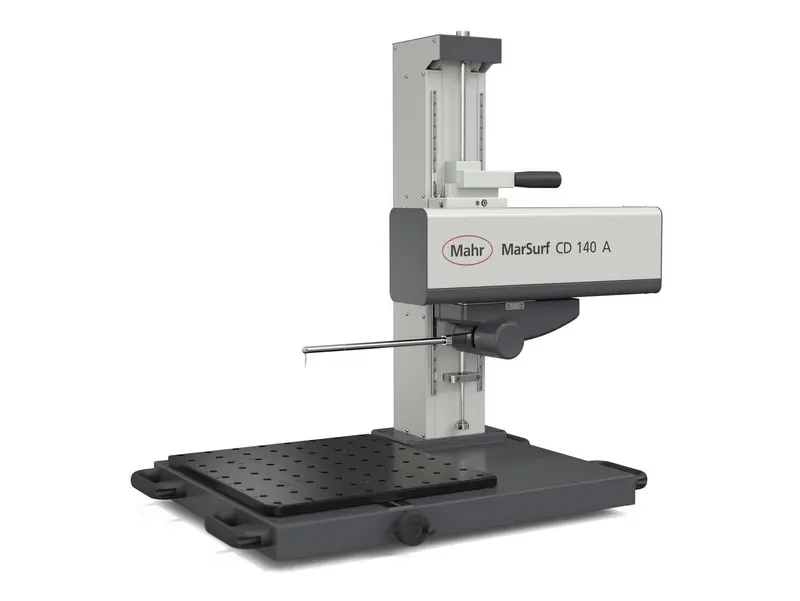

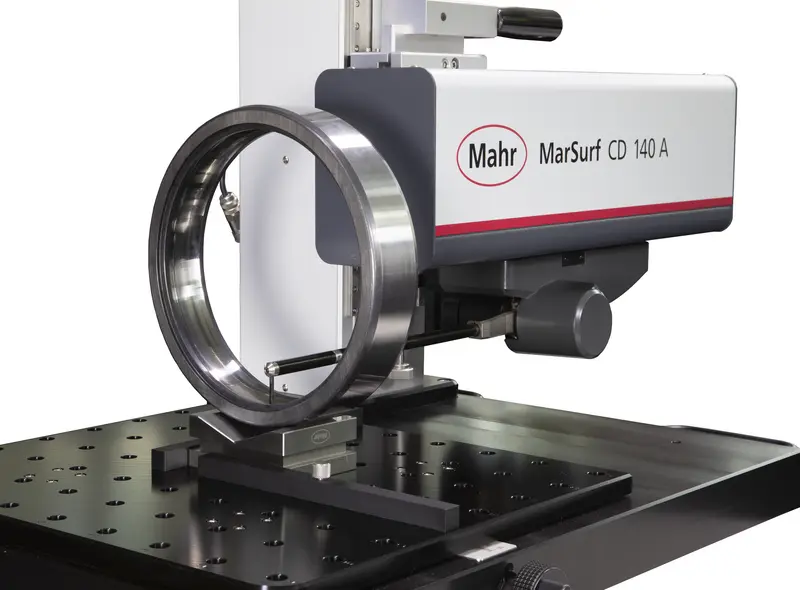

MarSurf CD 140 AG
产品货号 6269201
MarSurf CD 140 AG 11 手动轮廓测量工位组成部分：- MarSurf CD 140 AG 11，其中包括带手动快速精调功能的 350 mm Z 轴、140 mm X 轴、包括 60 mm Y 轴调整和 50 mm 孔网格的机器底座、带磁性针尖尖端支架的针尖 PG A 36-350-25 - Marwin EasyContour plus 移动软件 - 带两个球体（45 mm 和 6 mm）的轮廓校准基准件，含 Mahr马尔 校准证书 - MarWin PC/Windows 10，组成部分：Dell 计算机、Windows 10 系统 IoT Enterprise、恢复 CD、鼠标 - 24" TFT 显示器 - 国际键盘
Manual contour measuring station incl. PC
The device shines with convincing
versatility and ease of use
and can also be used stationary or mobile
- directly on site at the workpiece.
- Short measuring times thanks to high positioning and measuring speeds
- Manual quick adjustment of the drive unit in the Z-axis with fine adjustment for optimum alignment

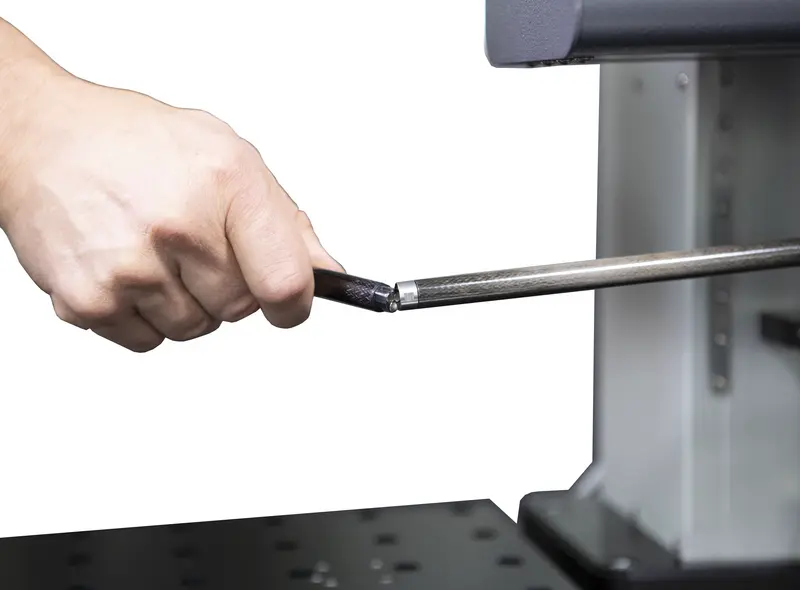

- Quick, tool-free change of the probe arm thanks to magnetic suspension – without recalibration
- Tracing force selection prevents incorrect measurements

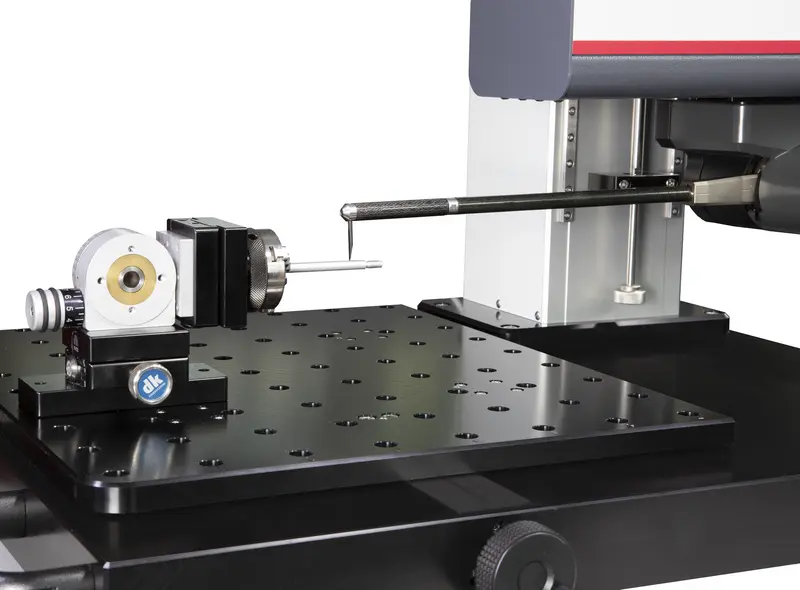

- Workpiece mounting plate offers sufficient space even for large workpieces
- Large measuring range of 70 mm for versatile applications
- Maximum handling flexibility thanks to mounting plate with 50 mm bore size
- Wide selection of probe arms and accessories
- Measurement of double contours, e.g. for determining diameters
- Optional roughness measurement from Rz 2 μm possible
- Simple and intuitive contour measurement and evaluation
- Start Quick & Easy programs by reading in DMC codes
| MarSurf CD 140 AG | 产品编号 6269201 | |
|---|---|
| 分辨率 | 19 nm |
| 尺寸 (mm) | 572 x 905 x 822 mm |
| 测量力 (N) | 4 mN 至 30 mN，可使用软件调节 |
| 测量速度 | 0.1 mm/s 到 10 mm/s |
| Positioning speed X-axis min. | 0.1 mm/s |
| positioning speed X-axis max. | 200 mm/s |
| 定位速度 (mm/s)，X 轴 | 0.1 - 200 mm/s |
| 测头 | 轮廓测头系统 |
| 重量（毛重） | 149 KG |
| Workpiece weight max. | 35 kg |
| 其他 | Maschinengewicht: 100 kg |
| 测量范围 mm | 70 mm，测杆长 350 mm |
我们产品的各种应用
轴承，螺纹，螺纹杆，滚珠丝杠，轴，架
靠近生产线的测量
半自动化流程中的轮廓测量
汽车行业
转向，制动系统，变速箱，曲轴，凸轮轴，气缸头
医疗
髋关节和膝关节内用假体的轮廓测量，医用螺丝轮廓测量，种植牙的轮廓和表面粗糙度测量
