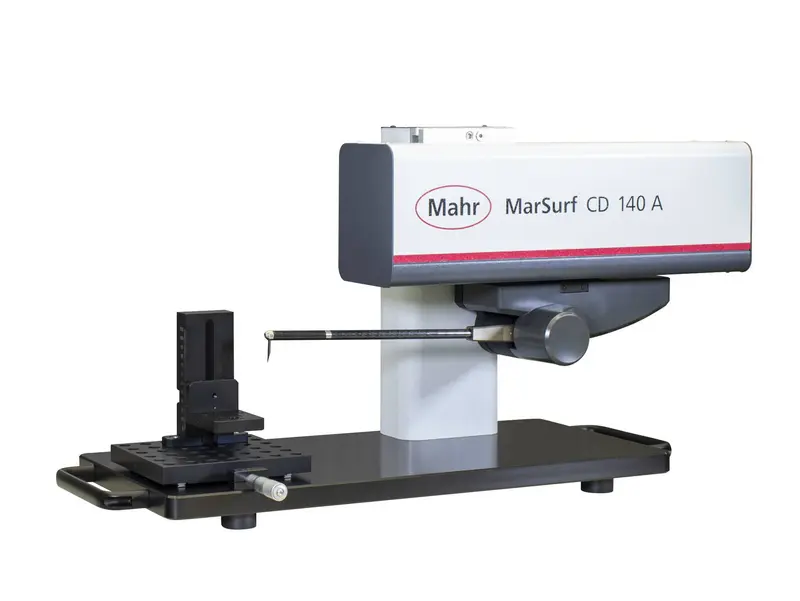

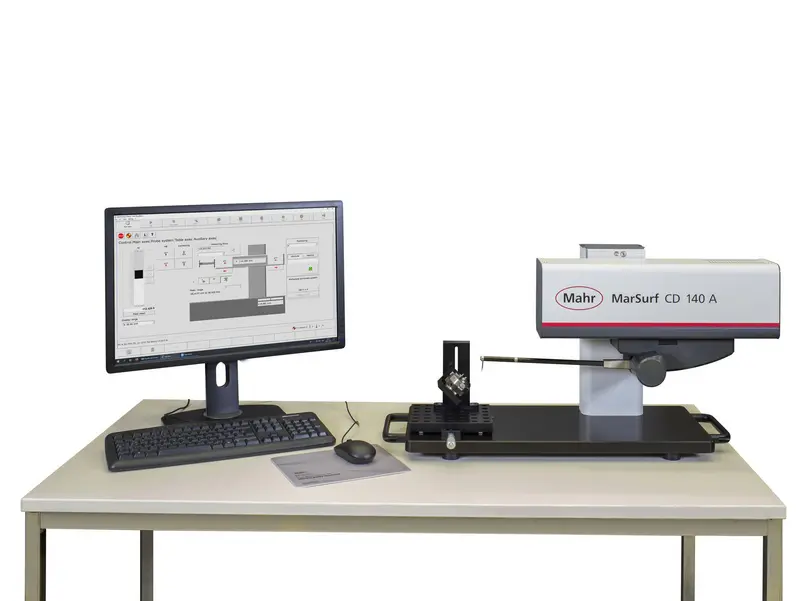

MarSurf CD 140 AF
产品货号 6269053
The entry into contour metrology from Mahr Fast and precise measurements - made possible by the unique new contour measuring device MarSurf CD 140 AF
- Short measuring times thanks to high positioning and measuring speeds
- Space-saving measuring station for fast contour measurement

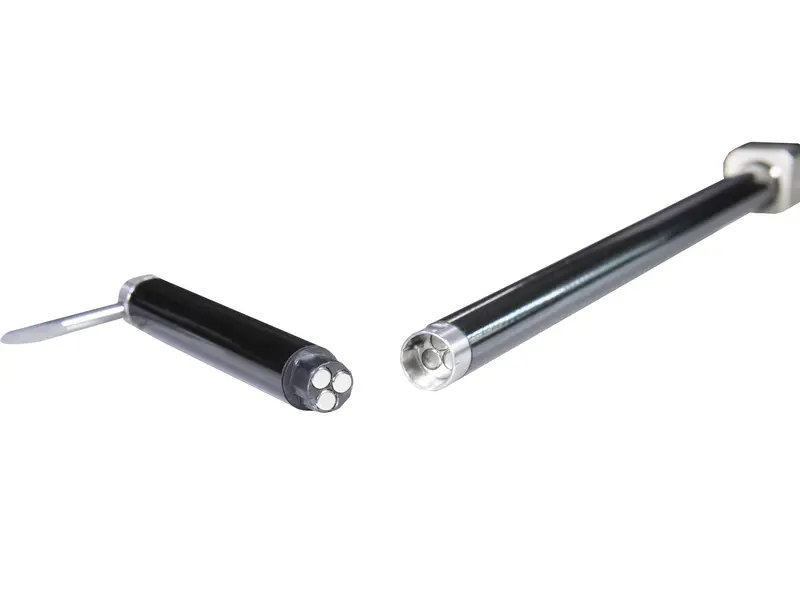

- Quickly change the probe arm without tools thanks to a magnetic mount – no recalibration required
- Measuring force selection prevents measurement errors
- Workpiece support plate with 25 mm travel path
- Large measuring range of 70 mm for versatile use
- Maximum handling flexibility thanks to support plate with 50 mm bore dimension
- Wide selection of probe arms and accessory parts
- Measurement of double contours e.g., for determining diameters
- Optional roughness measurement from Rz 2 µm possible
- Simple and intuitive contour measurement and evaluation
- Start Quick & Easy programs by importing DMC codes
| MarSurf CD 140 AF | 产品编号 6269053 | |
|---|---|
| 分辨率 | 20 nm |
| 测量力 (N) | 4 mN to 30 mN, software adjustable |
| 测量速度 | 0.1 mm/s 到 10 mm/s |
| Positioning speed X-axis min. | 0.1 mm/s |
| positioning speed X-axis max. | 200 mm/s |
| 定位速度 (mm/s)，X 轴 | 0.1 - 200 mm/s |
| 测头 | Contour tracing system |
| 重量（毛重） | 35 KG |
| Workpiece weight max. | 1.5 kg |
| 其他 | machine weight: 35 kg |
| 测量范围 mm | 70 mm with probe arm length 350 mm |
