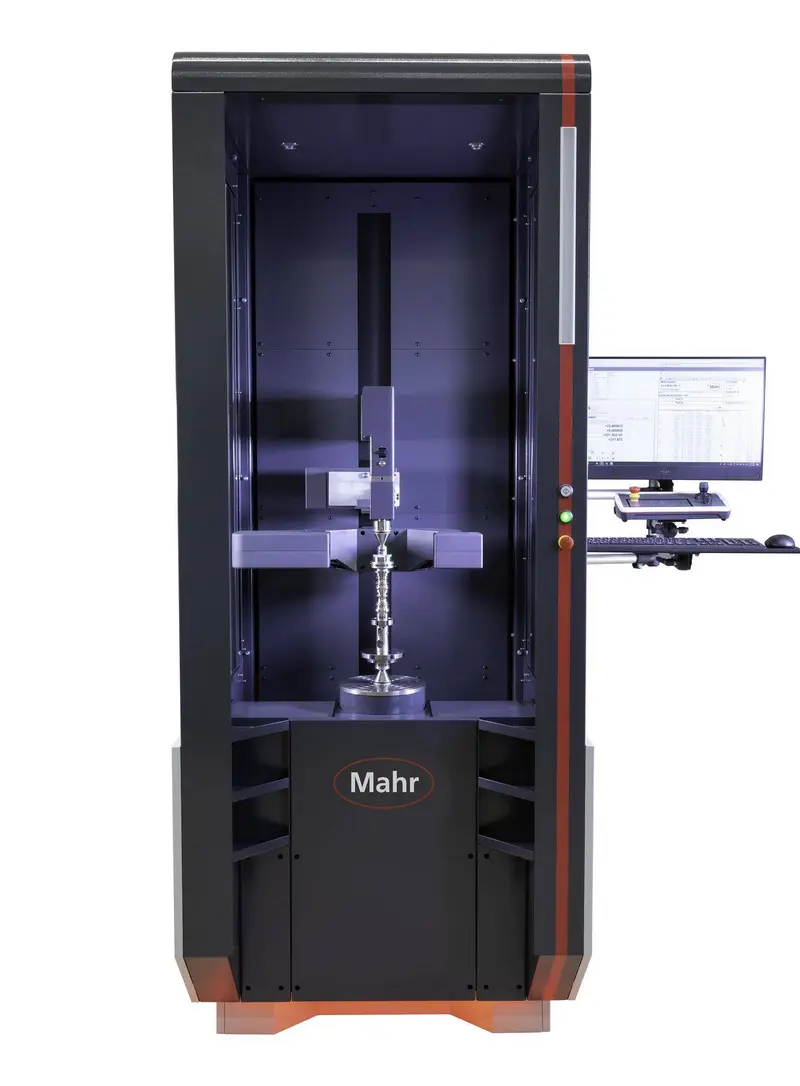

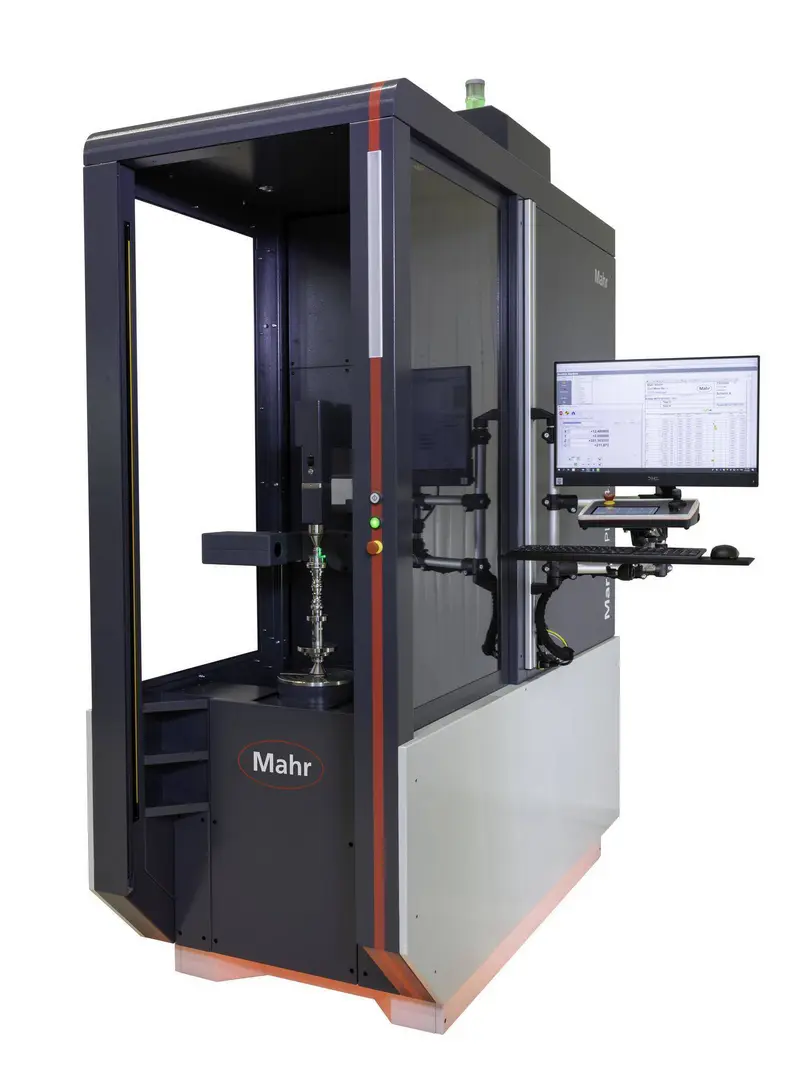

Mar4D PLQ 4200-T2
产品货号 5554200
Z=450/20 kg:生产环境的多传感器技术
Mar4D PLQ 设备系列能够在一个系统中以极快速度完成各种测量任务，接近生产且可重复——这正是该系列设备的优势所在。体验卓越的设备功能，同时在工件尺寸方面拥有极高的灵活性，可在生产环境中提高您的工作效率。
- 圆柱坐标设计中的轴排列： 轴测量和形状测量设备合二为一，–比传统 3D 测量设备更快、更精确。
- 对于旋转对称工件，应用范围非常广泛： 直径可达 210 mm，长度可达 450、730 或 1000 mm。
- 符合人体工程学的设备设计与安全光栅和智能环境监测传感器相结合，可在 全天候生产中安全有效地工作。
- 光学接触式多传感器技术——具备两个传感器集于一台设备中的优势：
- 具有大视野 的高分辨率、快速 矩阵相机
与 - Renishaw SP25M相结合：久经考验的 3D 测头系统

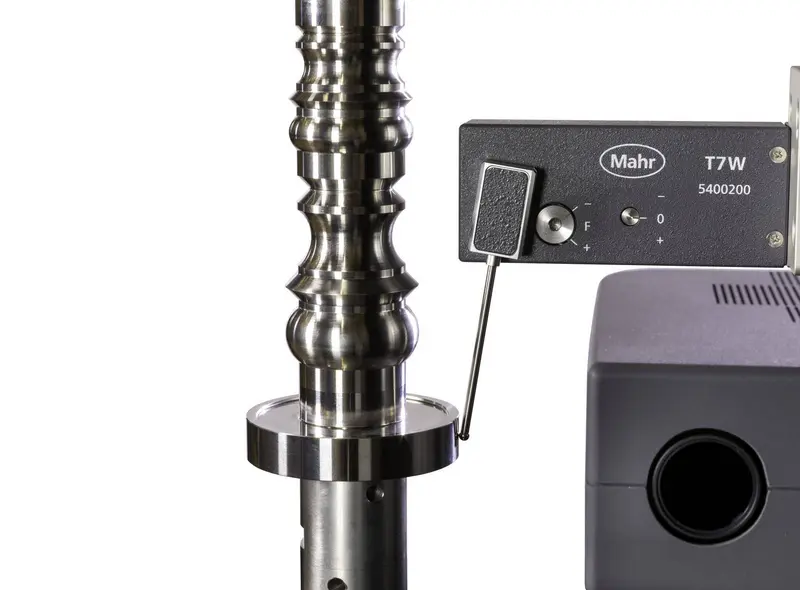

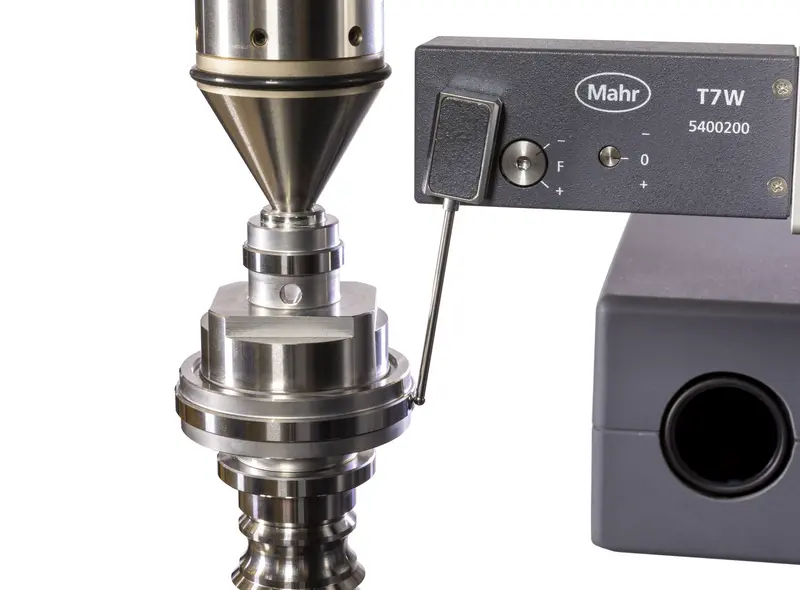

或 - Mahr马尔 T7W：带有电动旋转轴的 1D 形状测头系统，以及极快的针尖更换速度。
- 通过 快速更换系统轻松更换测头系统。

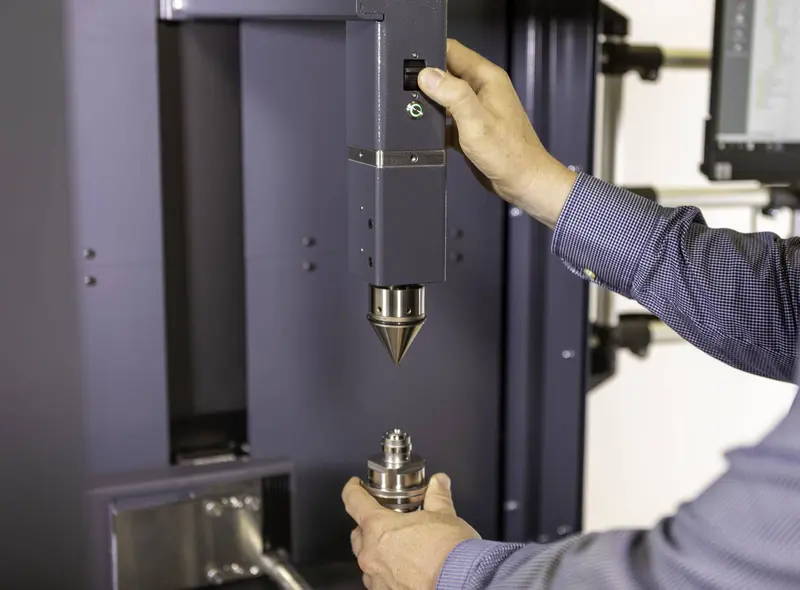

- 电动尾座 ，夹持力可通过软件调节。
- 由于具有 夹持力监控功能，操作非常简单，且不受操作员的影响。
- 通过发光开关激活。
| Mar4D PLQ 4200-T2 | 产品编号 5554200 | |
|---|---|
| X1 轴行程/测量路径 | 200 mm |
| X2 轴行程/测量路径 | 200 mm |
| Y 轴行程/测量路径 | 40 mm |
| Z 轴定位/测量路径 | 450 mm |
| C 轴定位速度 | 0.2 - 120 1/min |
| X1 轴定位速度 | 0.5 - 200 mm/s |
| X2 轴定位速度 | 0.5 - 200 mm/s |
| Y 轴定位速度 | 0.5 - 50 mm/s |
| Z 轴定位速度 | 0.5 - 200 mm/s |
| 最大工件长度 | 450 mm |
| 最大工件直径 | 210 mm |
| 最大工作台负载 | 20 kg |
| 长度误差限度 | MPE ≤ (2.4 + l/200) µm；'l' 以 mm 为单位 |
| 直径误差限度 | MPE ≤ (1.3 + d/150) µm；'d' 以 mm 为单位 |
| 参考温度 | 20 °C |
| 传感器 | 光学接触式 |
| 相机系统 | CMOS 矩阵相机 |
| 测头系统 | Mahr马尔 T7W 和/或 RENISHAW SP25M |
| 专用设备 | 电动尾座 |
| 测量计算机 | 一体式 PC（包括微软 Windows 11 IoT LTSC） |
| 操作温度 | 10 °C 到 35 °C |
| 允许的湿度 | 最高 70%；非冷凝 |
| 交付范围 | PC 支架和 2 个 60° 调心顶尖 (⌀ 2–40 mm) |
我们产品的各种应用
- 汽车行业
- 电动车
- 可再生能源
- 航空航天技术
- 钢产业
- 机械工程
- 工具技术
- 电子工程
- 医疗技术
