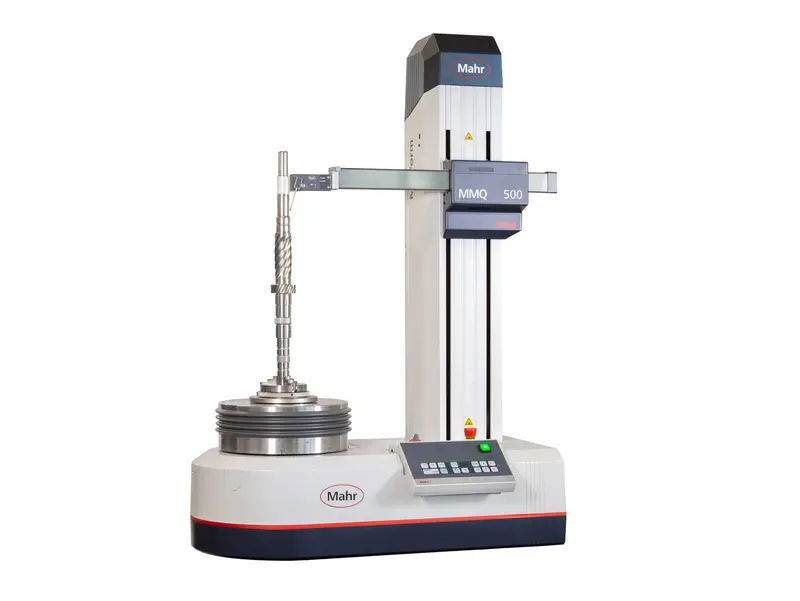

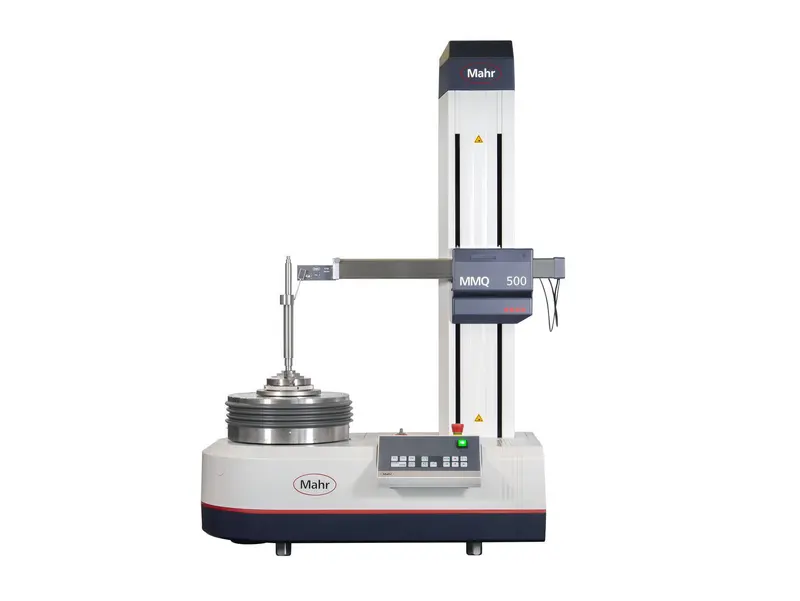

MarForm MMQ 500
产品货号 5440901
全自动、高生产效率的形状和位置测量设备，测量体积大
MarForm MMQ 500 精度高且速度非常快，专为各种工件和测量任务而设计，且软件直观，操作非常简单。这就是它成为台式形状测量设备中最佳选择的原因。
- 适用于从几毫米的小型工件到重达 80 kg 的大型和/或重型工件
- 即使公差较小，也能获得最佳轴精度
- 即使对困难测量任务来说也有可靠的可重复性
- 在一个测量序列中测量形状、位置、粗糙度、轮廓和导程
- 直观且成熟的 MarWin
- 测量和评定软件 T7W 电感式测头系统，测量站范围中包含电动旋转测杆

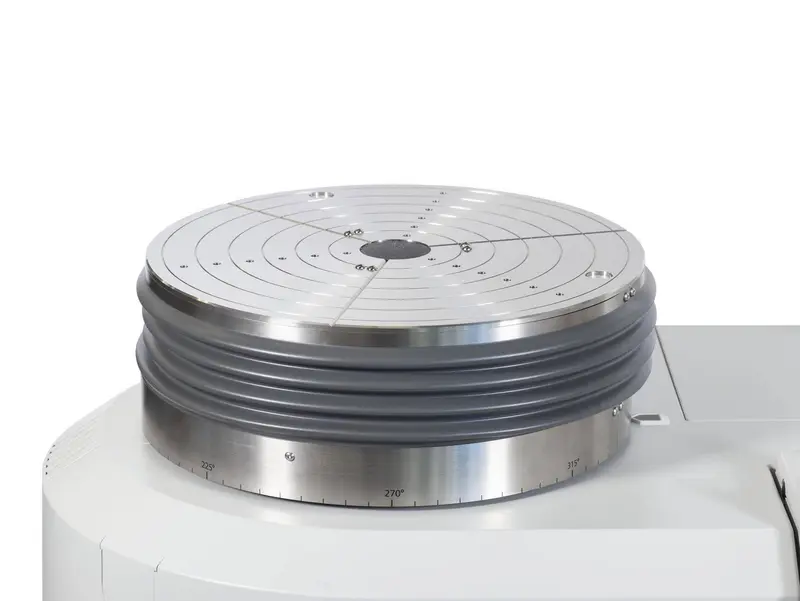

与同类机型相比，全自动调心调平工作台可实现更快的机械工件对准，从而提高效率和生产效率。
测量重达 80 kg 的各种不同工件；例如，使用我们各种尺寸的创新型 轴承环快速夹紧装置 。
| MarForm MMQ 500 | 产品编号 5440901 | |
|---|---|
| X 轴定位/测量路径 | 280 mm |
| Z 轴定位/测量路径 | 470 mm |
| C 轴定位速度 | 0.2 - 20 1/min |
| X 轴定位速度 | 0.5 - 30 mm/s |
| Z 轴定位速度 | 0.5 - 100 mm/s |
| 最大工件直径 | 530 mm |
| C 轴轴向运行偏差 | 0.02 + 0.0001 |
| X 轴直线度偏差 | 0.3 µm/100 mm |
| Z 轴直线度偏差 | 0.15 µm/100 mm |
| 参考温度 | 20 °C |
| 调心调平工作台 | 机动化 |
| 工作台直径 | 300 mm |
| 最大工作台负载 | 80 kg |
| 测头系统 | 触觉 1D |
| 专用设备 | 数控工作台 |
| 允许的湿度 | 最高 85% 相对湿度；非冷凝 |
| 交付范围 | T7W 测头系统（包括测杆直径 ⌀ 3 x 60 mm） |
我们产品的各种应用
- 机械工程：
轴承、滚珠丝杠、轴、插槽、旋转衬套 - 生产附近的测量：
PLC 和线下测试 - 汽车：
转向、制动系统、变速箱、电机 - 医疗：
髋关节和膝关节假体、医用螺丝、牙科种植体
| 标签 | 产品货号 | |
|---|---|---|
|
MarWin MarWin MarForm |
Rel_MarForm |
快速调整复杂工件
机器精度的提高降低了测量的不确定性。这确保了生产设备的范围更广，生产更经济高效。
从小巧到笨重 - 从形状到粗糙度，再到轮廓和线条形状：MMQ 500 可用于多种工件。
