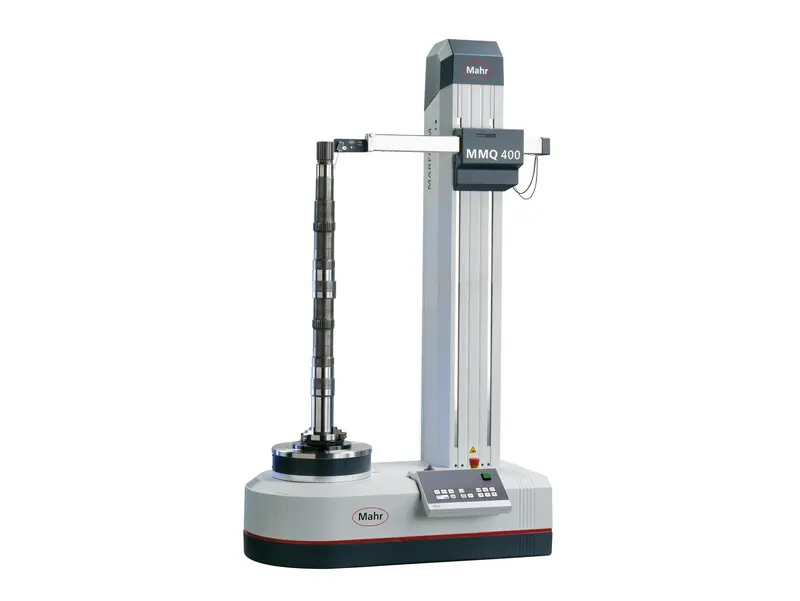

MarForm MMQ 400-2
产品货号 5440782
Z=900/X=280:全自动、高精度的形状和位置测量设备，测量体积极大
MarForm MMQ 400-2 系列是灵活的可选配半自动或全自动解决方案，用于形状和位置测量等。

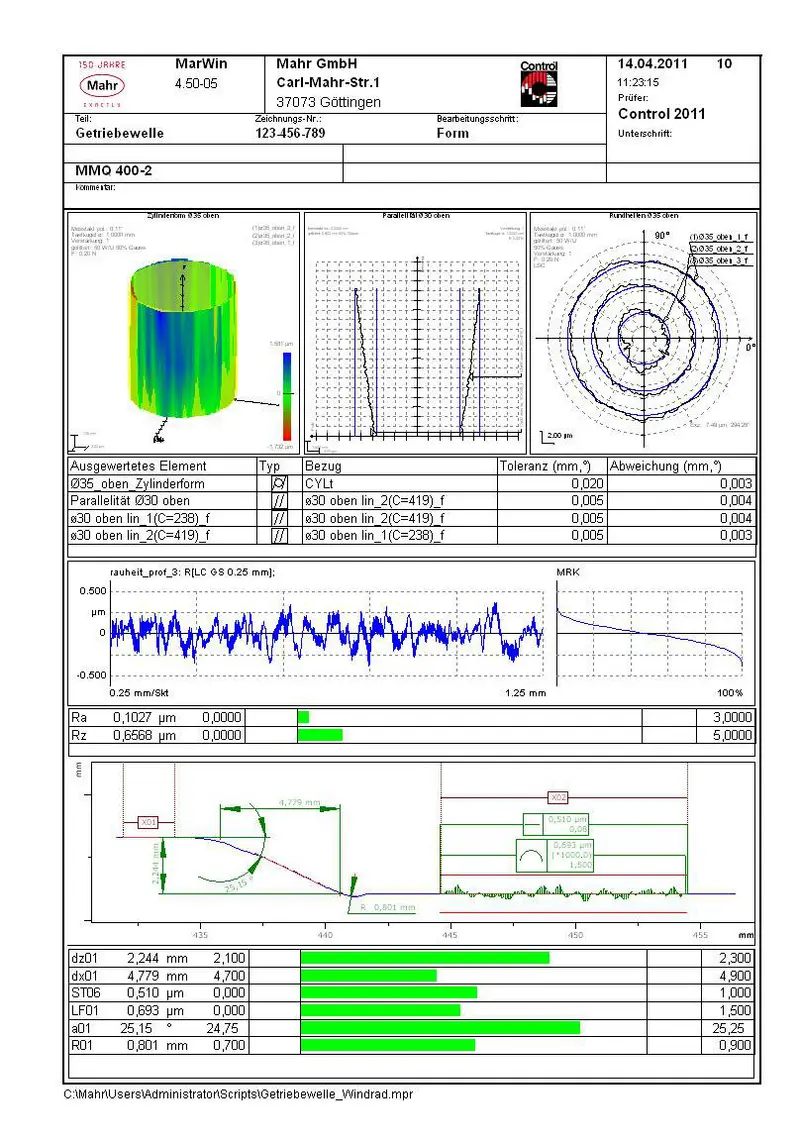

将运行平滑度高的轴与 MarWin 平台软件相结合，可实现扩展应用功能如粗糙度、波纹度和轮廓测量。
灵活性和通用性造就了高度经济的测量系统，可以在很短时间内收回成本。
- 测量高精度工件
- 测量异常长的工件
- 测量大型和/或重型工件
- 用于生产中或检测室中
- 全自动或半自动调心调平工作台
- 垂直 Z 轴，测量长度为 350、500 或 900 mm
- 水平 X 轴，测量长度为 180 或 280 mm

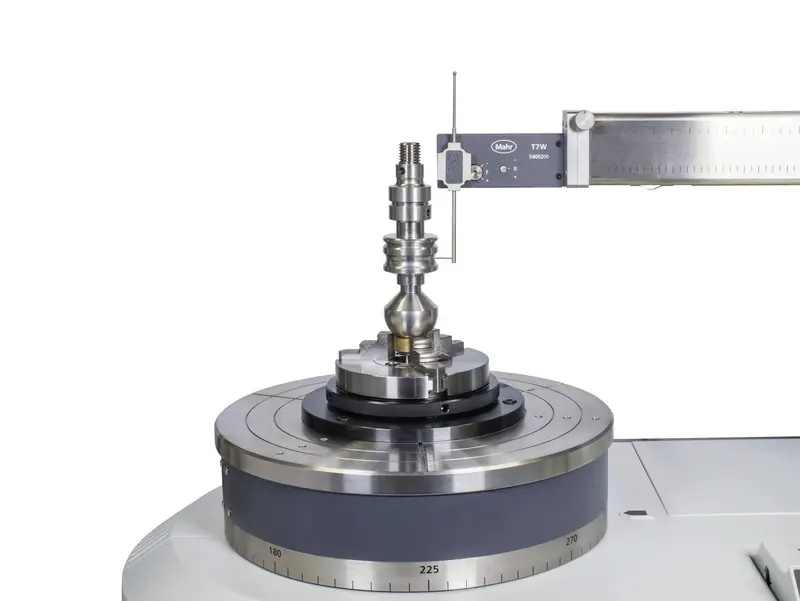

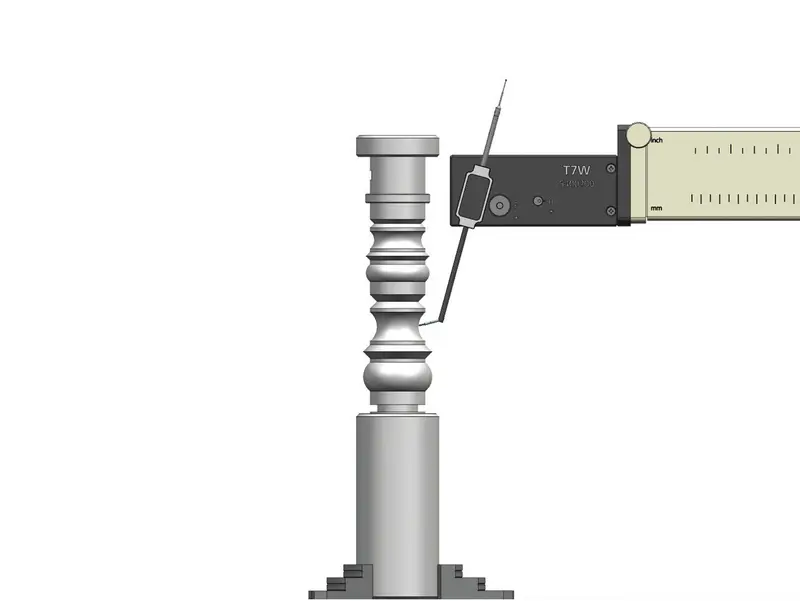

- 提供带旋转轴的电动测头系统 T7W 或柔性测头系统 T20W
- 900 mm 可选电动尾座，用于长度 200 mm 及以上的轴
| MarForm MMQ 400-2 | 产品编号 5440782 | |
|---|---|
| X 轴定位/测量路径 | 280 mm |
| Z 轴定位/测量路径 | 900 mm |
| C 轴定位速度 | 0.2 - 20 1/min |
| X 轴定位速度 | 0.5 - 30 mm/s |
| Z 轴定位速度 | 0.5 - 100 mm/s |
| 最大工件直径 | 530 mm |
| X 轴直线度偏差 | 0.5 µm/100 mm |
| Z 轴直线度偏差 | 0.15 µm/100 mm |
| 参考温度 | 20 °C |
| 调心调平工作台 | 机动化 |
| 工作台直径 | 285 mm |
| 最大工作台负载 | 40 kg |
| 测头系统 | 触觉 1D |
| 专用设备 | 数控工作台 |
| 允许的湿度 | 最高 85% 相对湿度；非冷凝 |
| 重量基本单位 | 300 kg |
我们产品的各种应用
- 机械工程：
轴承、滚珠丝杠、轴、插槽、旋转衬套 - 生产附近的测量：
PLC 和线下测试 - 汽车：
转向、制动系统、变速箱、电机 - 医疗：
髋关节和膝关节假体、医用螺丝、牙科种植体
| 标签 | 产品货号 | |
|---|---|---|
|
MarWin MarWin MarForm |
Rel_MarForm |
高精度测轴和刻度，确保完成的测量有最低的测量不确定性。
方便切换不同的测量任务和可自定义的软件，根据特征创建测量程序和管理收藏夹
MarForm MMQ 400 是通用型测量系统，可用于各种应用。例如在一个测量程序中综合形状、粗糙度、轮廓和波纹度分析。
