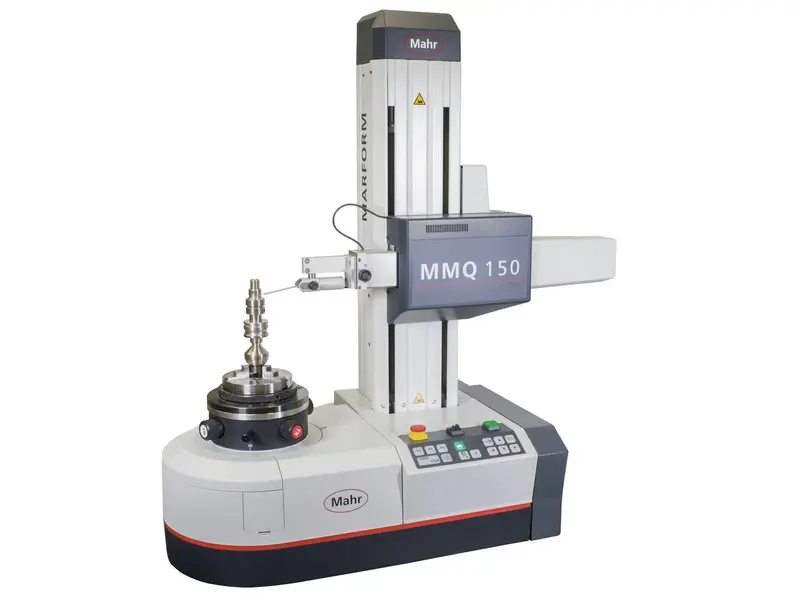

MarForm MMQ 150
产品货号 5440752
采用半自动序列技术进入高精度圆柱形状测量技术
MarForm MMQ 150 – 进入形状度量世界的理想之选。MMQ 150 采用 准确、高速、易于操作的设计—，而且有极高的性价比。
- 用于生产中或检测室中

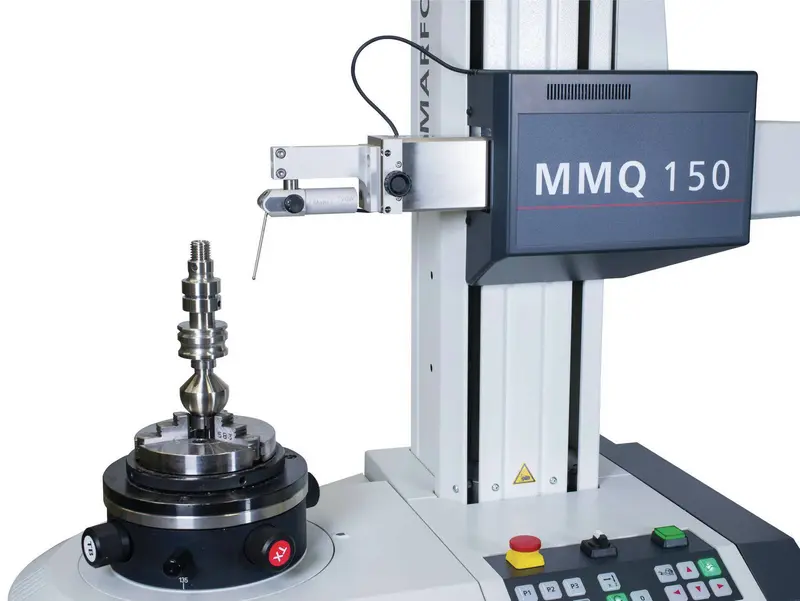

- 高精度 C 圆度测量轴
- 电动 Z 测量轴和 X 定位轴
- 手动调心调平工作台
- 灵活的 T20W 接触式测头包含在测量站的交付范围内
- 人体工程学控制面板和紧凑型低维护成本设计

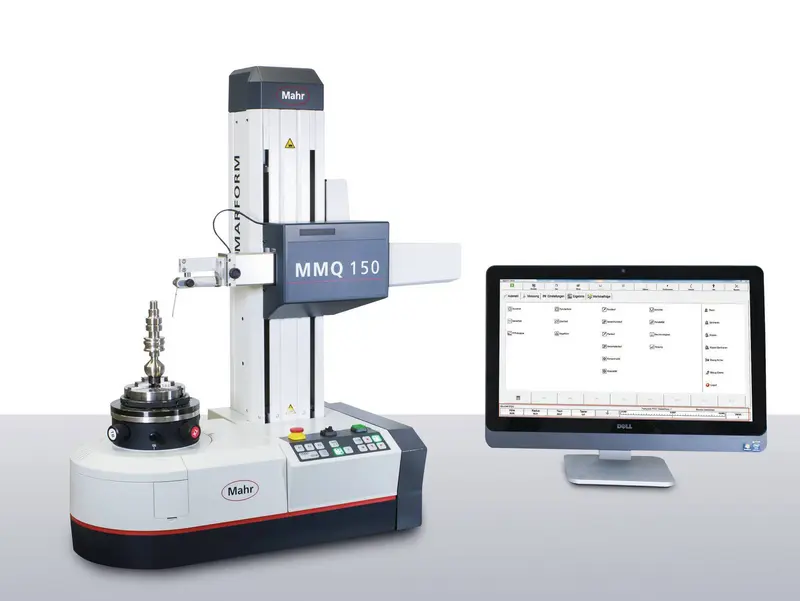

- 直观、经过实践检验且不断更新的 MarWin 测量和评定软件
| MarForm MMQ 150 | 产品编号 5440752 | |
|---|---|
| X 轴定位/测量路径 | 150 mm |
| Z 轴定位/测量路径 | 250 mm |
| C 轴定位速度 | 0.2 - 6 1/min |
| X 轴定位速度 | 0.5 - 30 mm/s |
| Z 轴定位速度 | 0.5 - 100 mm/s |
| 最大工件直径 | 210 mm |
| C 轴轴向运行偏差 | 0.02 + 0.0001 |
| Z 轴直线度偏差 | 0.4 µm/100 mm |
| 参考温度 | 20 °C |
| 调心调平工作台 | 手动 |
| 工作台直径 | 160 mm |
| 最大工作台负载 | 20 kg |
| 测头系统 | 触觉 1D |
| 允许的湿度 | 最高 70% 相对湿度；非冷凝 |
| 交付范围 | 测头系统 T20W（包括测杆 ⌀ 3 x 60 mm） |
我们产品的各种应用
- 机械工程：
轴承、滚珠丝杠、轴、插槽、旋转衬套 - 生产附近的测量：
PLC 和线下测试 - 汽车：
转向、制动系统、变速箱、电机 - 医疗：
髋关节和膝关节假体、医用螺丝、牙科种植体
直观的 MarWin EasyForm 软件，操作非常简单。您只需点击三次即可执行测量，然后可以收到信息丰富的测量记录。
MMQ150 以吸引人的价格提供高水平的精度，确保它能在最短的时间内收回成本。使用坚固的滑动轴承和旋转轴承，可最大程度地减少维护和运营成本。甚至不需要压缩空气。
高基础精度，使 MMQ150 成为坐标测量机器 (KMG) 的完美补充。KMG 到达形状和位置特征极限时，MMQ150 可在任何情况下准确且快速地完成实施。
