MarForm MMQ 200
产品货号 5440751
T7W 版本：带有电动测头系统和半自动操作的高精度形状和位置测量设备

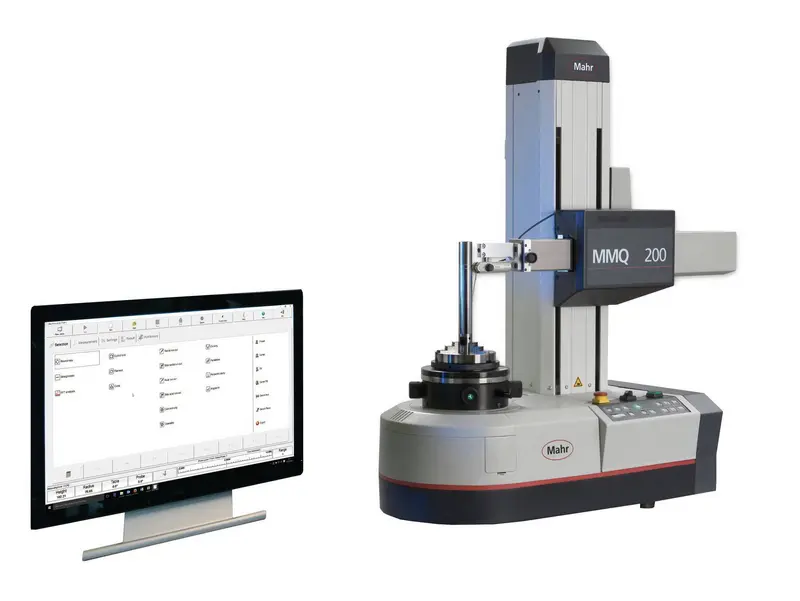

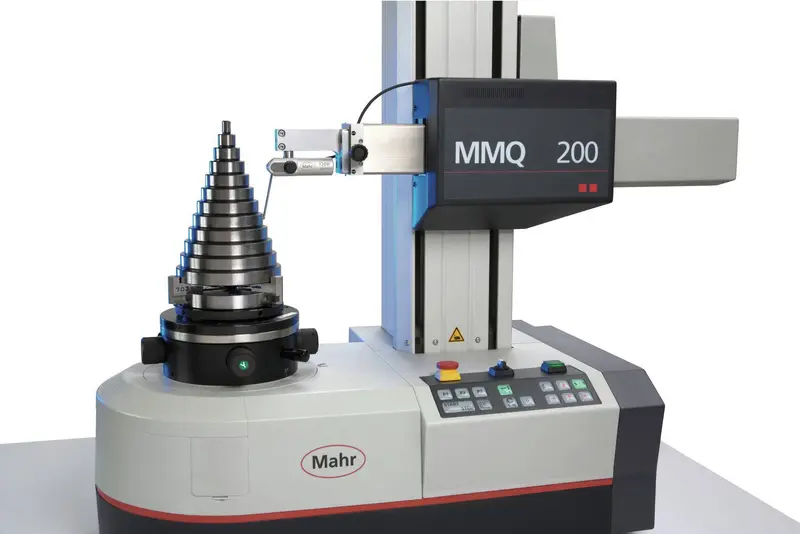

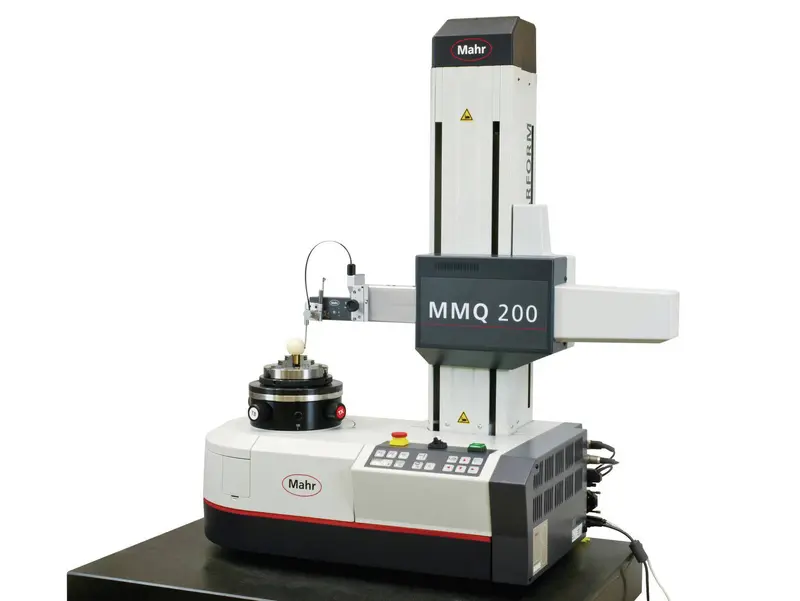

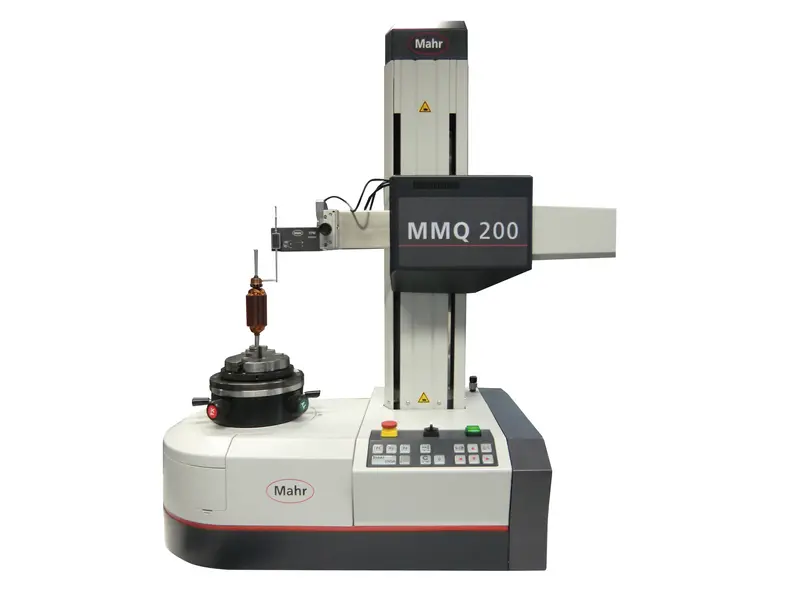

MarForm MMQ 200 是一款紧凑型形状测量设备，适用于生产和精密测量室。它有两个版本可供选择：带有通用 T20W 接触测头的测量站，或带有 T7W 电动接触测头的测量站——由于其独特的电动化功能，可以进一步提高自动化水平，并且在许多情况下无需更换测杆。
- 用于生产中或检测室中
- 高精度 C 圆度测量轴
- 电动 Z 测量轴和电动 X 定位轴
- 手动调心调平工作台，计算机支持
- 可选电动接触式测头 T7W 或柔性接触式测头 T20W 包含在测量站的交付范围内
- 人体工程学控制面板和紧凑型低维护成本设计
- 直观、经过实践检验且不断更新的 MarWin 测量和评定软件
| MarForm MMQ 200 | 产品编号 5440751 | |
|---|---|
| X 轴定位/测量路径 | 150 mm |
| Z 轴定位/测量路径 | 250 mm |
| C 轴定位速度 | 0.2 - 20 1/min |
| X 轴定位速度 | 0.5 - 30 mm/s |
| Z 轴定位速度 | 0.5 - 100 mm/s |
| 最大工件直径 | 210 mm |
| Z 轴直线度偏差 | 0.15 µm/100 mm |
| 参考温度 | 20 °C |
| 调心调平工作台 | 手动 |
| 工作台直径 | 160 mm |
| 最大工作台负载 | 20 kg |
| 测头系统 | 触觉 1D |
| 允许的湿度 | 最高 70% 相对湿度；非冷凝 |
| 交付范围 | T7W 测头系统（包括测杆直径 ⌀ 3 x 60 mm） |
我们产品的各种应用
- 机械工程：
轴承、滚珠丝杠、轴、插槽、旋转衬套 - 生产附近的测量：
PLC 和线下测试 - 汽车：
转向、制动系统、变速箱、电机 - 医疗：
髋关节和膝关节假体、医用螺丝、牙科种植体
| 标签 | 产品货号 | |
|---|---|---|
|
MarWin MarWin MarForm |
Rel_MarForm |

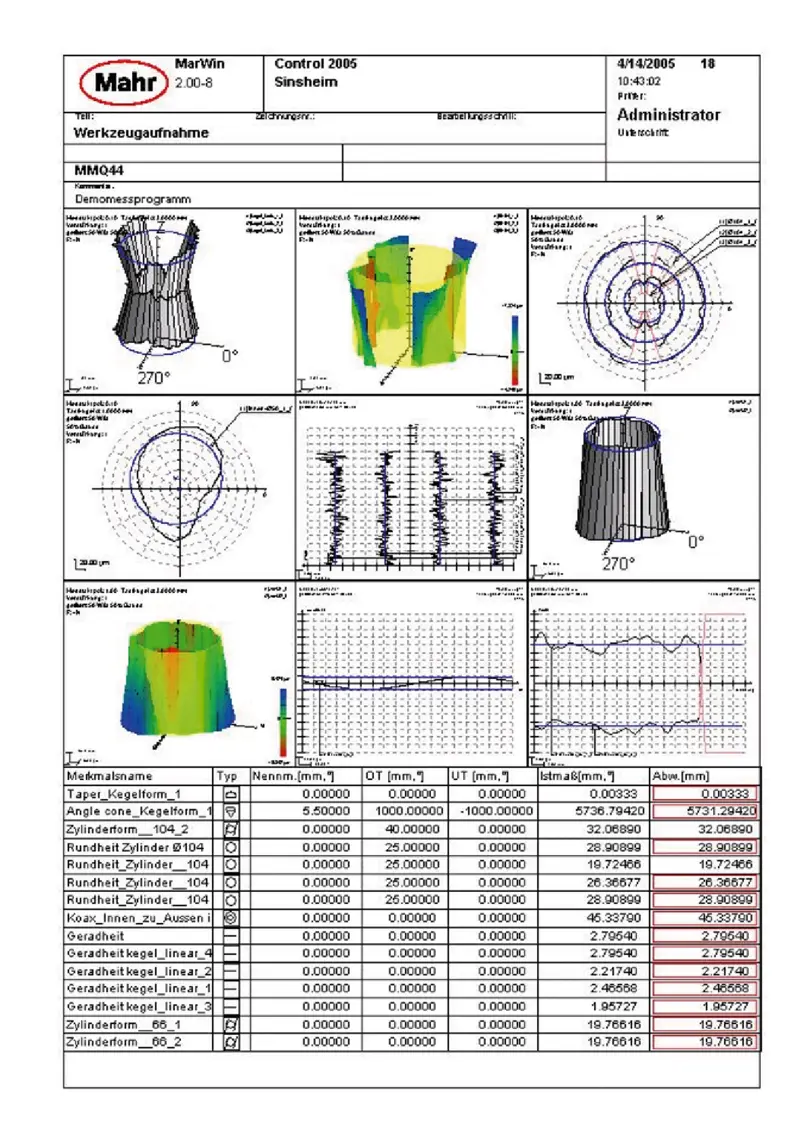

直观的 MarWin EasyForm 软件，操作非常简单。您只需点击三次即可执行测量，然后可以收到信息丰富的测量记录。
结合自动测头 T7W，MMQ200 可以综合测量形状、粗糙度和导程参数。
这使其独树一帜，非常有经济效益。
自动化测轴和 T7W 测头可实现自动测量。使用软件可为测头切换内/外测量和水平/垂直测量。
