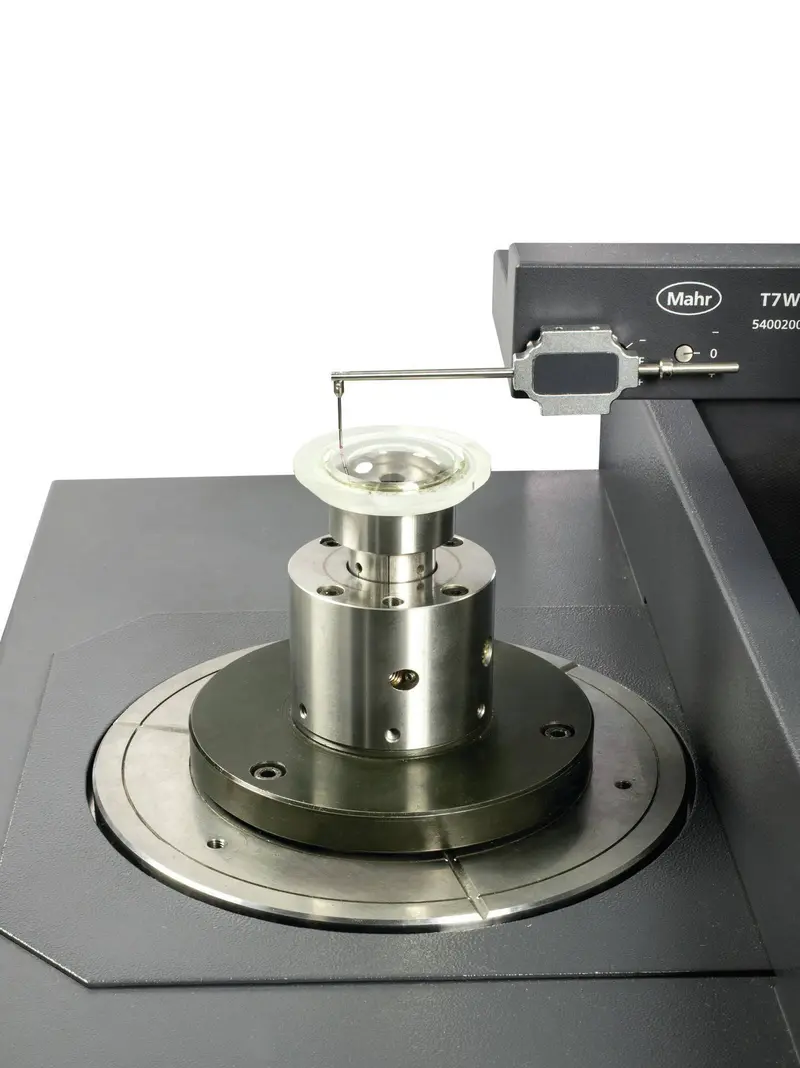

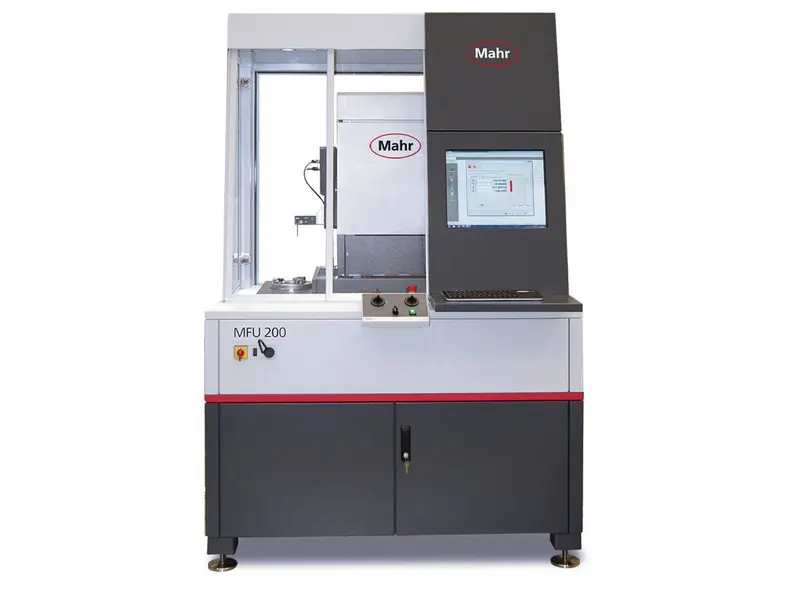

MarForm MarForm MFU 200
产品货号 5440580
高精度、全自动参考形状测量设备
MarForm MFU 200 可让您快速测量高精度组件并接近生产。几十年来，MarForm 测量设备因其精度和稳定性而广为人知。
- 对在测量室内的使用进行了优化，实现了参考质量
- 通过动态实时补偿实现测量结果的高度可重复性
- 高温稳定性下的高生产效率（无需每日一次或多次校准）
- 可使用光学 IPS 点传感器进行扩展，与光学接触式组合使用
- 用户友好式操作并快速得出结果
| MarForm MarForm MFU 200 | 产品编号 5440580 | |
|---|---|
| X 轴定位/测量路径 | 200 mm |
| Z 轴定位/测量路径 | 320 mm |
| C 轴定位速度 | 0.1 - 200 1/min |
| X 轴定位速度 | 0.1 - 100 mm/s |
| Z 轴定位速度 | 0.1 - 100 mm/s |
| 最大工件直径 | 280 mm |
| C 轴轴向运行偏差 | 0.02 + 0.0002 µm/mm*测量半径（符合 DIN EN ISO 1101） |
| X 轴直线度偏差 | 0.075 μm/测量路径（根据 DIN EN ISO 1101 标准） |
| Z 轴直线度偏差 | 0.1 μm/测量路径（根据 DIN EN ISO 1101 标准） |
| 参考温度 | 20 °C |
| 调心调平工作台 | 电动 |
| 工作台直径 | 180 mm |
| 最大工作台负载 | 20 kg |
| 测头系统 | 接触式 1D |
| 专用设备 | CNC-Tisch und dynamische Echtzeitkompensation |
| 允许的湿度 | 最高 70% 相对湿度；非冷凝 |
| 重量基本单位 | 850 kg |
| 交付范围 | T7W 测头系统（包括测杆直径 ⌀ 3 x 60 mm） |
我们产品的各种应用
- 机械工程：
轴承、滚珠丝杠、轴、衬套、旋转接头 - 汽车工业：
转向、制动系统、变速箱、发动机 - 医学：
髋关节和膝关节假体、 医用螺丝、 牙科种植体 - 与生产相关的测量：
SPC 和线下测试
| 标签 | 产品货号 | |
|---|---|---|
|
MarWin MarWin MarForm |
Rel_MarForm |
可将各种轮廓的数据提供给机床进行重新调整（闭环）。
对您的透镜完成光学和触觉测量，并利用高精度形状测试仪的所有优势。
根据 DIN ISO 10110-5 标准输出特征值，例如 PV、RMS、以及导程误差
