MarShaft 范围 250 plus
产品货号 5361803
高精度 C 轴：对尺寸、形状和位置特征进行光学测量
MarShaft SCOPE 250 plus 专为小型旋转对称工件的光学质量保证而设计。操作员受益于内置矩阵相机的高测量精度和速度等。该测量站专为工业 4.0 的智能生产设计：测量采用全自动，而且可以通过读码器启动工件。
Mahr马尔 推出的灵活易用的 MarShaft SCOPE 250 plus 轴测量设备为在生产中对旋转对称工件进行快速、准确和全自动的测量提供了相应的测量解决方案。
其核心是先进的 高分辨率 CMOS 矩阵相机 ，具有 1088 mm x 2048 mm 的像场（提供现场图片）。超过 每秒 120 张图像 的极高图像采集速率将测量时间降至最低。利用缩放功能可以测量传统测量方法难以测量的最小细节。

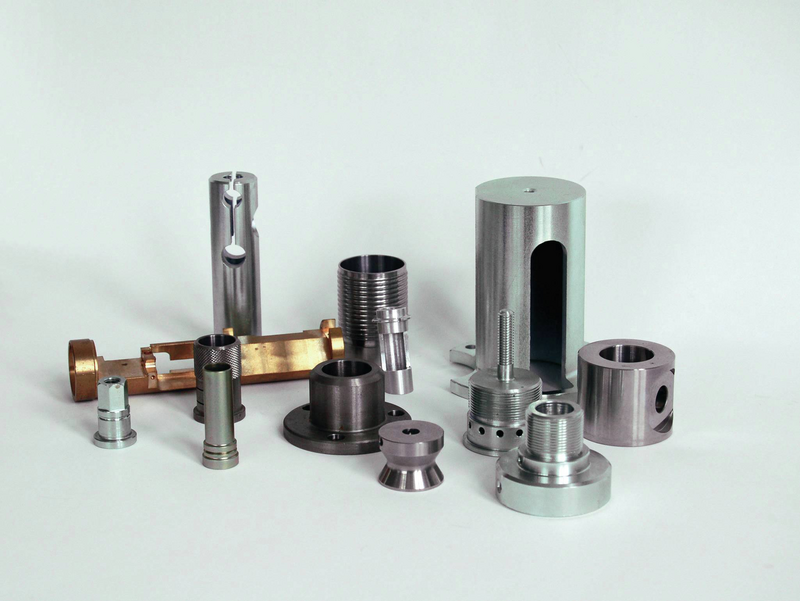

光学轴测量站 MarShaft SCOPE 250 plus 在大型工业企业可实现和小型工作室同样有效的使用效率。生产公司使用它来测试较小的旋转对称工件的生产质量。该测量系统专为最大直径 40 mm、最大长度 250 mm 的被测件设计，例如精密车削零件、骨钉或医用玻璃瓶。
| MarShaft 范围 250 plus | 产品编号 5361803 | |
|---|---|
| C 轴定位速度 | 0.2 - 60 1/min |
| Z 轴定位速度 | 0.5 - 200 mm/s |
| 最大工作台负载 | 5 kg |
| 长度误差限度 | MPE ≤ (3.0 + l/125) μm；l（单位 mm） |
| 直径误差限度 | MPE ≤ (1.5 + d/40) µm；“d” 以 mm 为单位 |
| 角度分辨率 | 0.01 - 0.0001 ° |
| 参考温度 | 20 °C |
| 最大工件长度 | 250 mm |
| 最大工件直径 | 40 mm |
| 传感器 | 光学 |
| 相机系统 | CMOS 矩阵相机 |
| 专用设备 | 尾座和高精度 C 轴 |
| 测量计算机 | SFF PC（包括微软 Windows 11 IoT LTSC） |
| 操作温度 | 35 °C 到 10 °C |
| 允许的湿度 | 最高 90%；非冷凝 |
| 重量基本单位 | 120 kg |
| 交付范围 | 2 件 60° 调心顶尖 (⌀ 2–15 mm) |
我们产品的各种应用
- 长度
- 直径
- 形位公差
- 偏移量
- 凹槽宽度
- 倒角宽度
- 交点
- 交点位置
- 旋转角度
- 半径位置
- 圆锥长度
- 角度
- 螺距
- 整个平晶宽度
- 外螺纹
| 标签 | 产品货号 | |
|---|---|---|
|
MarWin MarWin MarShaft |
Rel_MarShaft |
测量时间短，确保能够及时检测到生产错误并尽量避免
完整的轴测量，高精度形状和位置测量，轮廓测量，螺纹测量 – 全功能测量系统
可靠的质量控制保证可靠的生产
