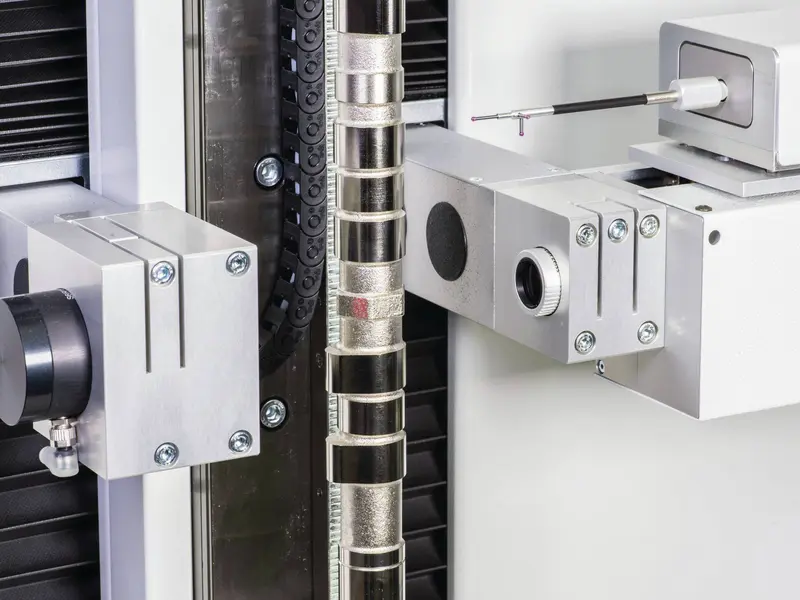

MarShaft SCOPE 600 plus 3D
产品货号 5361522
尺寸、形状和位置的极坐标测量
MarShaft SCOPE 600 plus 3D 在苛刻制造环境中直接用于光学和接触式测量。除了对旋转对称工件进行标准测量外，其 100% 3D 功能也可用于之前只能由 3D 坐标或齿轮测量机器完成的特征。
为此，Mahr马尔 增强了非常成功的 MarShaft SCOPE 750 plus 测量站。此产品现在有创新型 2D 测头系统、 机动尾座和 专用的线性轴校准。
CMOS 矩阵相机 只需几秒即可以光学方式测量直径、长度、半径、形状和位置特征、凸轮角度或凸轮行程等特征。

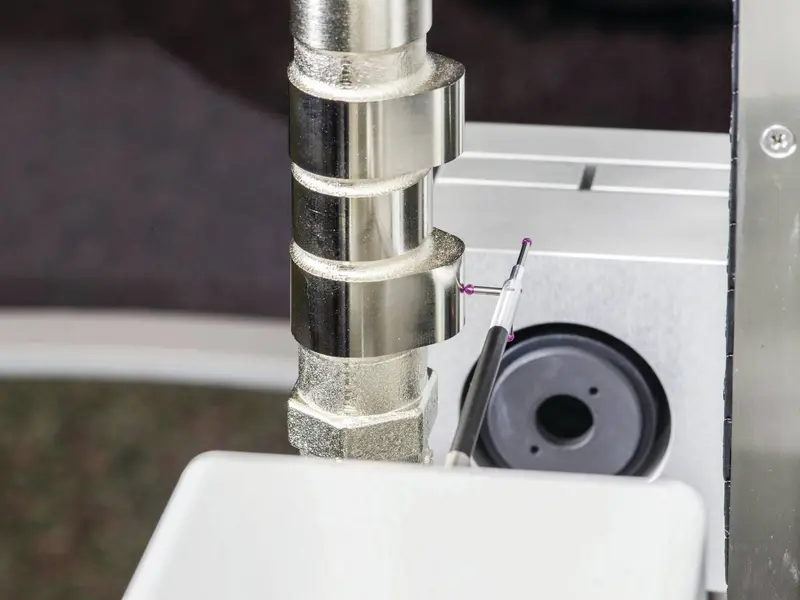

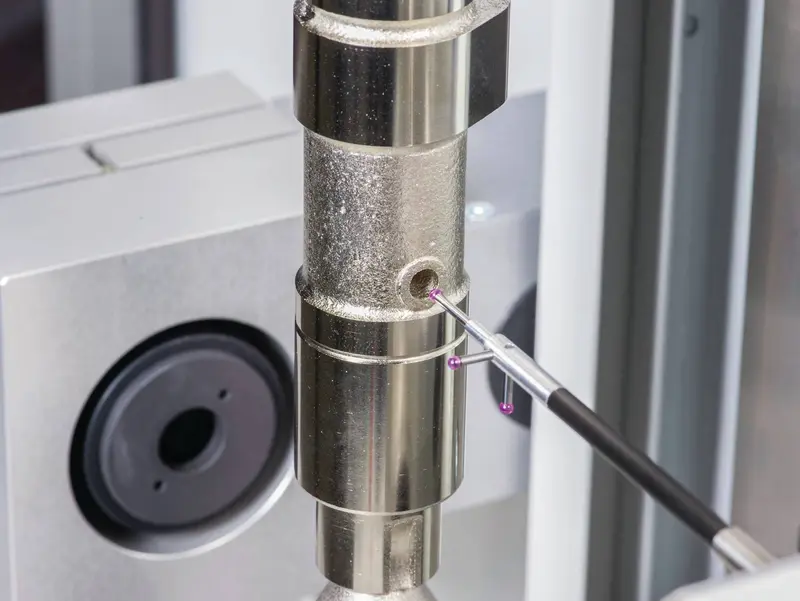

选配的 2D 测头系统可捕获以光学方式无法测量的特征，例如凹形凸轮轮廓、轴向跳动和轴向上的参考元素。
接触式和光学系统在同一个坐标系中进行测量。
自动测量程序的测量速度更快、结果更可靠：传统坐标测量技术需要 30 到 40 分钟才能测量一个工件，而 Mahr马尔 测量站只需九分钟便可测量一个四气缸凸轮轴。
性能特征一览：
- 凸轮轴的全套测量，包括凸轮角度和所有标准凸轮轮廓
- 轮廓元素测量
- 高精度形位测量
- 直接测量参考（例如 2 平面或导向键槽）
- 导向键槽的测量
- 测量盲孔
- 新 2D 测头 100% 3D 功能
- 额外的 Y 测量轴
- 线性轴专用校准 (Z-X-Y)
- MarShaft Professional 软件
- 手动控制面板以及更多...
| MarShaft SCOPE 600 plus 3D | 产品编号 5361522 | |
|---|---|
| C 轴定位速度 | 0.2 - 60 1/min |
| X 轴定位速度 | 0.5 - 100 mm/s |
| Z 轴定位速度 | 0.5 - 200 mm/s |
| 最大工作台负载 | 15 kg |
| 长度误差限度 | MPE ≤ (3.0 + l/125) μm；l（单位 mm） |
| 直径误差限度 | MPE ≤ (1.5 + d/125) μm；“d” 以 mm 为单位 |
| 角度分辨率 | 0.01 - 0.0001 ° |
| 参考温度 | 20 °C |
| 最大工件长度 | 600 mm |
| 最大工件直径 | 120 mm |
| 传感器 | 光学-接触式 |
| 相机系统 | CMOS 矩阵相机 |
| 测头系统 | Mahr马尔 1320-2 |
| 专用设备 | 电动尾座和特殊碱化线性轴 |
| 测量计算机 | 19 英寸工业 PC（包括微软 Windows 10 IoT LTSC） |
| 操作温度 | 40 °C 到 10 °C |
| 允许的湿度 | 最高 90%；非冷凝 |
| 重量基本单位 | 140 kg |
| 交付范围 | 测头系统 1320（包括测杆 ⌀ 2 x 72 mm）和两个 60° 调心顶尖 (⌀ 2–40 mm) |
我们产品的各种应用
- 凸轮轴的完整测量
- 带键槽和/或孔的轴
- 传动轴
- 离心轴
- 转向零件
- 三杆
- 架
- 轴销
- 空心轴
- 驱动轴
- 涡轮增压器轴
- 骨钉
- 蜗杆
- 平衡器轴
- 液压零件
- 阀（汽油机）
- 更多
| 标签 | 产品货号 | |
|---|---|---|
|
MarWin MarWin MarShaft |
Rel_MarShaft |
测量时间短，确保能够及时检测到生产错误并尽量避免
完整的轴测量，高精度形状和位置测量，3D 测量，齿轮测量 – 全功能测量系统
可靠的质量控制保证可靠的生产
