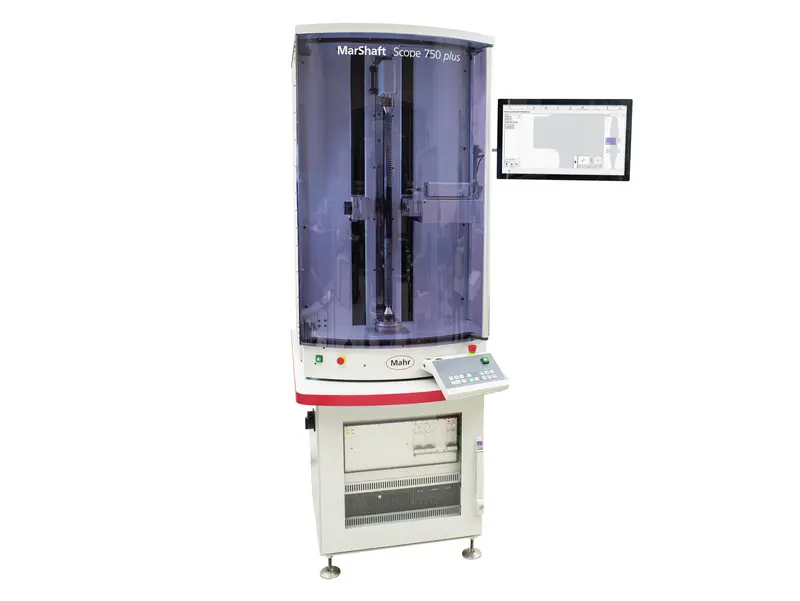

MarShaft SCOPE 750 plus
产品货号 5361508
对尺寸、形状和位置特征进行光学接触式测量
MarShaft SCOPE plus 在苛刻制造环境中直接用于光学和触觉测量。除标准的全套旋转对称工件测量外，还可执行（例如）高精度形状测量，并且覆盖了之前为标准形状测试仪保留的功能。

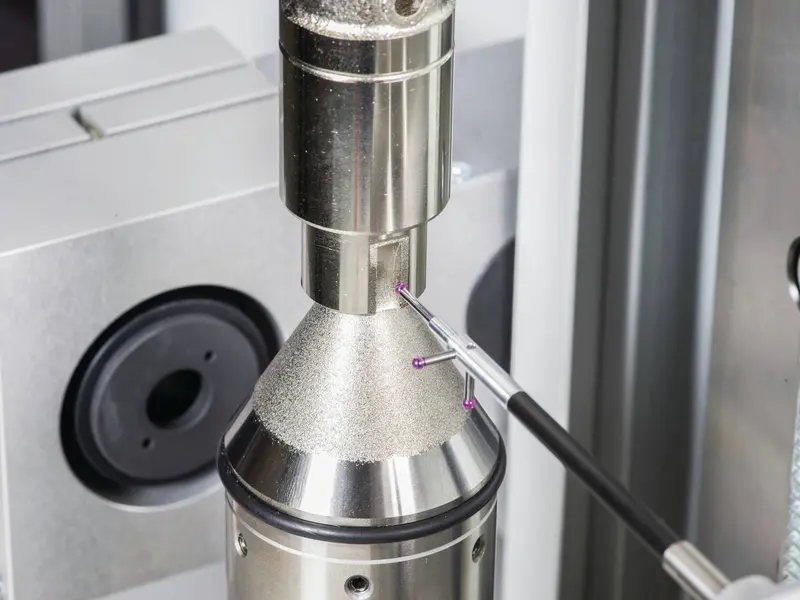

作为内置 CMOS 矩阵相机 的补充，可选的 接触式测量单元 带有 电感式 2D 测量测头 和 额外的测量轴 (Y) ，用于测量径向和轴向跳动。该测量设备已根据光学测量系统进行校准， 因此可以结合执行接触式和光学测量任务。
| MarShaft SCOPE 750 plus | 产品编号 5361508 | |
|---|---|
| C 轴定位速度 | 0.2 - 60 1/min |
| X 轴定位速度 | 0.5 - 100 mm/s |
| Z 轴定位速度 | 0.5 - 200 mm/s |
| 最大工作台负载 | 15 kg |
| 长度误差限度 | MPE ≤ (2.0 + l/125) μm；l（单位 mm） |
| 直径误差限度 | MPE ≤ (1.0 + d/125) µm；“d” 以 mm 为单位 |
| 角度分辨率 | 0.01 - 0.0001 ° |
| 参考温度 | 20 °C |
| 最大工件长度 | 750 mm |
| 最大工件直径 | 120 mm |
| 传感器 | 光学（接触式） |
| 相机系统 | CMOS 矩阵相机 |
| 测头系统 | Mahr马尔 1320-2（可选） |
| 专用设备 | 尾座 |
| 测量计算机 | 19 英寸工业 PC（包括微软 Windows 10 IoT LTSC） |
| 操作温度 | 40 °C 到 10 °C |
| 允许的湿度 | 最高 90%；非冷凝 |
| 重量基本单位 | 140 kg |
| 交付范围 | 2 件 60° 调心顶尖 (⌀ 2–40 mm) |
我们产品的各种应用
- 转向零件
- 三脚架
- 传动轴
- 齿条
- 轴颈
- 空心轴
- 驱动轴
- 凸轮轴
- 涡轮增压器轴
- 骨钉
- 蜗轮
- 平衡轴
- 液压零件
- 气门（柴油机）
- 以及更多
测量时间短，确保能够及时检测到生产错误并尽量避免
完整的轴测量，高精度形状和位置测量，轮廓测量，螺纹测量 – 全功能测量系统
可靠的质量控制保证可靠的生产
