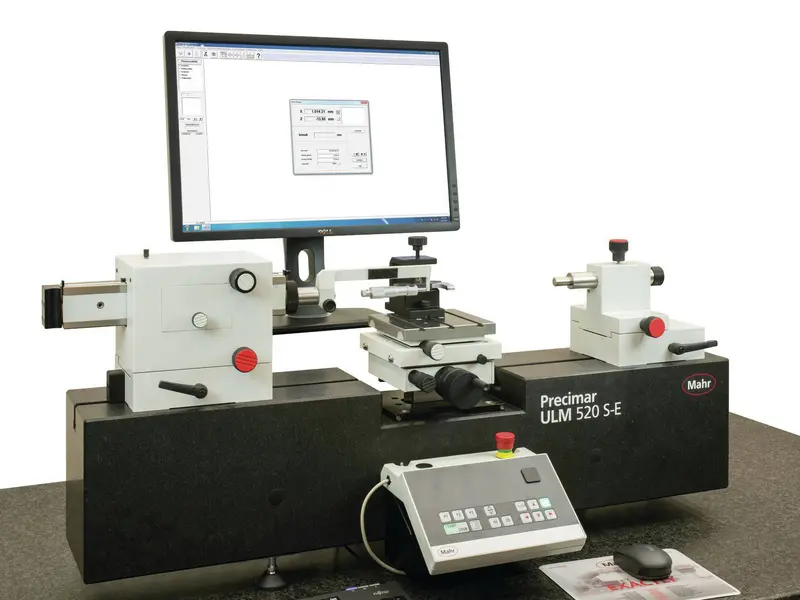

Precimar ULM 520 S-E
产品货号 5350267
校准级万能测长仪—双光栅型 ULM 520 S-E
外尺寸的测量范围 [mm] 0 至 520
内测量的测量范围 [mm]
X 轴测量系统：增量式高精度 Heidenhain 长度测量系统，测量元件长 100 mm
基床中载物台左和右侧的整个基床长度上的 Heidenhain 增量入射光测量系统
Z 轴测量系统：RENISHAW 增量，精密长度测量系统，长度 80 mm
| Precimar ULM 520 S-E | 产品编号 5350267 | |
|---|---|
| 外尺寸的测量范围 [mm] | 0 至 520 |
| 内测量的测量范围 [mm] | 0.5 至 365 |
| 直接测量范围 [mm] |
外测量：0 至 520 内测量：0.5 至 365 |
| 测量不确定度 MPEE1 (L in mm) [µm] |
仅用阿贝测量头座时：MPE E1 ≤(0.09+L/2000) 基床测量系统：MPE E1 ≤(0.6+L/1000) |
| 可重复性 [µm] |
仅用阿贝测量头座：≤ 0.05 基床测量系统：≤ 0.2 |
| 测量力 [N] | 0.2 ; 1.0 - 4.5 ; 11 |
| 设备长度 [mm] | 1080 |
| 重量 [kg] | 160 |
| 设备尺寸 | 1080 x 380 x 480 |
我们产品的各种应用
- 平面塞规和环规
- 校正环规
- 卡规
- 球形量块和 内径千分尺
- 量块
- 螺纹规
- 圆锥螺纹规
- 齿轮量规
- 锥度规
- 百分/千分表
- 杠杆比较仪
- 2 点内径规
- 外径千分尺
- 2点式内径千分尺
