Millimar |
气动量仪测头模块

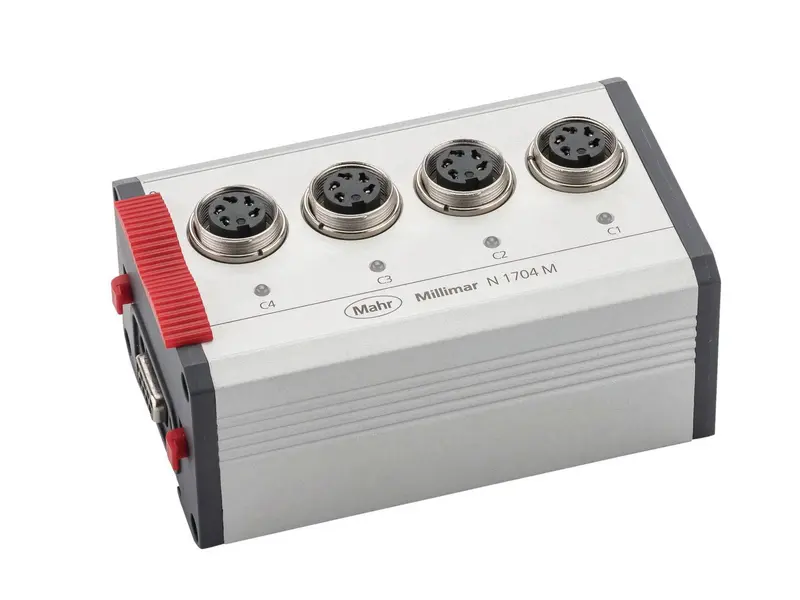

Millimar N 1704 M
产品货号 5331140
气动量仪测头模块 Millimar N 1704 M
- 可灵活配置的 RS485 总线模块
- 强大的连接模块,可以评定测量传感器(感应式/气动式)
- 从多个连接的测针同步获取数据
- 通过 USB 接口将 N 1700 模块连接到通用的智能评定和配置软件 Millimar Cockpit
- 使用一个模块连接所有兼容测针类型
- 灵活的模块化产品组合,可以解决客户特定的测量任务
- 理论最高总线数据速率 4189 值/秒(取决于连接的通道数量)
说明书
- 可灵活配置的 RS485 总线模块
- 强大的连接模块,可以评定测量传感器(感应式/气动式)
- 从多个连接的测针同步获取数据
- 通过 USB 接口将 N 1700 模块连接到通用的智能评定和配置软件 Millimar Cockpit
- 使用一个模块连接所有兼容测针类型
- 灵活的模块化产品组合,可以解决客户特定的测量任务
- 理论最高总线数据速率 4189 值/秒(取决于连接的通道数量)
Millimar N 1704 M | 产品编号 5331140 | |
---|---|
产品型号 | N 1704 M |
分辨率 µm | 0,1 |
测量范围 | ± 5000 , ± 2000 , ± 1000 , ± 500 |
测头输入 | 4 |
兼容性 | Mahr , Mahr 半桥 , Mahr LVDT , Mahr VLDT |
配置 | Millimar Cockpit 软件 |
数据传输速率 | 4189 Hz |
极限误差 | 0.3%(最小 0.2 µm) |
数据接口 | RS-485 |
电源 | + 5V(由N1700系统供电) |
当前消耗 | 180 mA |
IP 防护等级 | IP 42 |
最小工作温度 | 10 °C |
最大工作温度 | 35 °C |
最小操作温度 | 0 °C |
最大操作温度 | 40 °C |
温度系数 | 0.02 µm/°C |
产品重量 | 0.394 kg |
我们产品的各种应用
智能且灵活的测量模块和软件组合,完成客户特定的测量任务。
标签 | 产品货号 | 测量范围起始于 | 测量范围高达 | 产品型号 | 下挡块最小距离 | 下挡块最大测量力 | 上挡块最大距离 | 提升/回退 | 测量力 (N) | 测力增量 | 灵敏度偏差 | 重复性 fw (µm) | 测量值滞后 fu (µm) | 线性偏差在 +/- 0.5 mm 之内 | 线性偏差在 +/- 1.0 mm 之内 | IP 防护等级 | 线长 | 最小操作温度 | 最大操作温度 | 最小储存温度 | 最大储存温度 | 温度系数 | 兼容性 | 线性偏差在 +/- 0.3 mm 之内 | 线性偏差在 +/- 2.0 mm 之内 | 工作温度 | 最小工作温度 | 最大工作温度 | 上挡块最小距离 | 线性偏差 +/- 0.1 mm 内 | 线性偏差在 +/- 5.0 mm 之内 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
电感测头 1301 |
5313010 | -1 mm | 1 mm | 1301 | -1.1 mm | 0 mm | 2.7 mm | 快门线 | 0,75 N +/- 0,15 N | 0,4 N/mm | 0.3 % | 0.1 µm | 0.2 µm | 0.5 µm | 2 µm | IP 64 | 2.5 m | 10 °C | 40 °C | -10 °C | 80 °C | 0.09 µm/°C | Mahr LVDT | |||||||||
电感测头 1303 |
5313030 | -1 mm | 1 mm | 1303 | -1.1 mm | 0 mm | 2.7 mm | 快门线 | 0,75 N +/- 0,15 N | 0,4 N/mm | 0.3 % | 0.1 µm | 0.2 µm | 0.5 µm | 2 µm | IP 64 | 2.5 m | 10 °C | 40 °C | -10 °C | 80 °C | 0.09 µm/°C | Mahr LVDT | |||||||||
电感测头 1304 K |
5313049 | -1 mm | 1 mm | 1304 K | 1.1 mm | 1.1 mm | 0,75 N +/- 0,15 N | 0,15 N/mm | 1 % | 0.15 µm | 0.2 µm | 1 µm | 4 µm | IP 62 | 2.5 m | 10 °C | 40 °C | -10 °C | 80 °C | 0.15 µm/°C | Mahr LVDT | |||||||||||
电感测头 1318 |
5313180 | -0.3 mm | 1 mm | 1318 | -0.37 mm | 1.6 mm | 0,25 N +/- 0,05 N | 0,04 N/mm | 0.5 % | 0.03 µm | 0.5 µm | IP 50 | 1.5 m | 10 °C | 40 °C | -10 °C | 80 °C | Mahr LVDT | 0.9 µm | |||||||||||||
电感测头 1340 |
5313400 | -2 mm | 2 mm | 1340 | -2.2 mm | 0 mm | 3 mm | 真空提升器 | 0,75 N | 0,08 N/mm | 0.3 % | 0.08 µm | 0.08 µm | 0.15 µm | IP 64 | 1.5 m | -10 °C | 80 °C | -10 °C | 80 °C | 0.6 µm/°C | Mahr 1340 | 0.4 µm | 20 °C | 10 °C | 40 °C | ||||||
电感测头 P1300 MA |
4400180 | -2 mm | 2 mm | P1300 MA | -2.2 mm | 0 mm | 4.4 mm | 真空提升器(标配) | 0,75 N +/- 0,15 N | 0,3 N/mm | 0.3 % | 0.1 µm | 0.5 µm | 0.4 µm | 1.5 µm | IP 64 | 2.5 m | 10 °C | 40 °C | -10 °C | 80 °C | 0.15 µm/°C | Mahr 半桥 | 3 µm | 2.2 mm | |||||||
电感测头 P1300 MA 不含电缆 |
4400182 | -2 mm | 2 mm | P1300 MA 不含电缆 | -2.2 mm | 0 mm | 4.4 mm | 真空提升器(标配) | 0,75 N +/- 0,15 N | 0,3 N/mm | 0.3 % | 0.1 µm | 0.5 µm | 0.4 µm | 1.5 µm | IP 64 | 10 °C | 40 °C | -10 °C | 80 °C | 0.15 µm/°C | Mahr 半桥 | 3 µm | 2.2 mm | ||||||||
电感测头 P1300 MB |
4400181 | -2 mm | 2 mm | P1300 MB | -2.2 mm | 0 mm | 4.4 mm | 气动千斤顶(最大 1 bar) | 取决于气压 | 0.3 % | 0.1 µm | 0.5 µm | 0.4 µm | 1.5 µm | IP 64 | 2.5 m | 10 °C | 40 °C | -10 °C | 80 °C | 0.15 µm/°C | Mahr 半桥 | 3 µm | 2.2 mm | ||||||||
电感测头 P1300 MB,不含电缆 |
4400183 | -2 mm | 2 mm | P1300 MB,不含电缆 | -2.2 mm | 0 mm | 4.4 mm | 气动千斤顶(最大 1 bar) | 取决于气压 | 0.3 % | 0.1 µm | 0.5 µm | 0.4 µm | 1.5 µm | IP 64 | 10 °C | 40 °C | -10 °C | 80 °C | 0.15 µm/°C | Mahr 半桥 | 3 µm | 2.2 mm | |||||||||
电感测头 P2001 M |
5323040 | -0.5 mm | 0.5 mm | P2001 M | 0,75 N +/- 0,15 N | 0,1 N/mm | 0.3 % | 0.15 µm | 0.2 µm | 1.5 µm | IP 40 | 2.5 m | 10 °C | 40 °C | -10 °C | 80 °C | 0.15 µm/°C | Mahr VLDT | 20 °C | 10 °C | 40 °C | 0.6 µm | ||||||||||
电感测头 P2004 M |
5323010 | -2 mm | 2 mm | P2004 M | -2.2 mm | 0 mm | 4.4 mm | 标准型 | 0,75 N +/- 0,15 N | 0,2 N/mm | 0.3 % | 0.1 µm | 0.5 µm | 0.4 µm | 1.5 µm | IP 64 | 2.5 m | 10 °C | 40 °C | -10 °C | 80 °C | 0.15 µm/°C | Mahr VLDT | 3 µm | 20 °C | 10 °C | 40 °C | 2.2 mm | ||||
电感测头 P2004 MA |
5323020 | -2 mm | 2 mm | P2004 MA | -2.2 mm | 0 mm | 4.4 mm | 真空提升器 | 0,75 N +/- 0,15 N | 0,2 N/mm | 0.3 % | 0.1 µm | 0.5 µm | 0.4 µm | 1.5 µm | IP 64 | 2.5 m | 10 °C | 40 °C | -10 °C | 80 °C | 0.15 µm/°C | Mahr VLDT | 3 µm | 20 °C | 10 °C | 40 °C | 2.2 mm | ||||
电感测头 P2004 MB |
5323030 | -2 mm | 2 mm | P2004 MB | -2.2 mm | 0 mm | 4.4 mm | 压缩空气回缩(最大 1 bar) | 取决于气压 | 0.3 % | 0.1 µm | 0.5 µm | 0.4 µm | 1.5 µm | IP 64 | 2.5 m | 10 °C | 40 °C | -10 °C | 80 °C | 0.15 µm/°C | Mahr VLDT | 3 µm | 20 °C | 10 °C | 40 °C | 2.2 mm | |||||
电感测头 P2010 M |
5324010 | -5 mm | 5 mm | P2010 M | -5.3 mm | 5.3 mm | 标准型 | 0.75 N +/- 0.15N | 0,1 N/mm | 0.3 % | 0.2 µm | 1 µm | IP 64 | 2.5 m | 10 °C | 40 °C | -10 °C | 80 °C | 0.15 µm/°C | Mahr | 4 µm | 20 °C | 10 °C | 40 °C | 20 µm | |||||||
电感测头 P2010 MA |
5324020 | -5 mm | 5 mm | P2010 MA | -5.3 mm | 5.3 mm | 真空提升器 | 0,75 N +/- 0,15 N | 0,1 N/mm | 0.3 % | 0.2 µm | 1 µm | IP 64 | 2.5 m | 10 °C | 40 °C | -10 °C | 80 °C | 0.15 µm/°C | Mahr VLDT | 4 µm | 20 °C | 10 °C | 40 °C | 20 µm | |||||||
电感测头 P2010 MB |
5324030 | -5 mm | 5 mm | P2010 MB | -5.3 mm | 5.3 mm | 压缩空气回缩(最大 1 bar) | 取决于气压 | 0.3 % | 0.2 µm | 1 µm | IP 64 | 2.5 m | 10 °C | 40 °C | -10 °C | 80 °C | 0.15 µm/°C | Mahr VLDT | 4 µm | 20 °C | 10 °C | 40 °C | 20 µm | ||||||||
电感测头 P2104 MA |
5324070 | -2 mm | 2 mm | P2104 MA | -2.2 mm | 0 mm | 10.4 mm | 真空提升器 | 0,75 N +/- 0,15 N | 0,1 N/mm | 0.3 % | 0.2 µm | 1 µm | 0.5 µm | 2 µm | IP 64 | 2.5 m | 10 °C | 40 °C | -10 °C | 80 °C | 0.15 µm/°C | Mahr VLDT | 4 µm | 20 °C | 10 °C | 40 °C | 8.4 mm | ||||
电感测头 P2104 MB |
5324080 | -2 mm | 2 mm | P2104 MB | -2.2 mm | 0 mm | 10.4 mm | 压缩空气回缩(最大 1 bar) | 取决于气压 | 0.3 % | 0.2 µm | 1 µm | 0.5 µm | 2 µm | IP 64 | 2.5 m | 10 °C | 40 °C | -10 °C | 80 °C | 0.15 µm/°C | Mahr VLDT | 4 µm | 20 °C | 10 °C | 40 °C | 8.4 mm |
