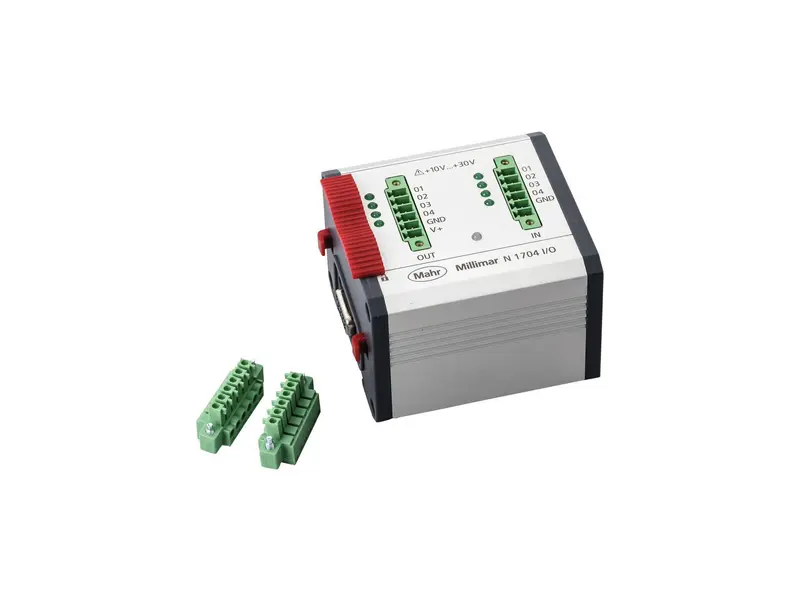

Millimar N 1704 I/O
产品货号 5331134
I/O 模块 Millimar N 1704 I/O
- 灵活地组合 RS485 总线模块
- 可以评估测量传感器的模块
- 从多个连接的测量传感器同步获取数据
- 可以将 N 1700 模块连接到智能的多功能 Millimar Cockpit 软件
- 以相同的兼容性连接所有类型的测量传感器
- 模块化且可定制的产品组合，可以完成每个客户的具体测量任务
- 理论最高总线数据速率 4189 值/秒（取决于连接的通道数量）
插头连接器, 说明书
- 可灵活配置的 RS485 总线模块
- 强大的接口模块，用于评定测量传感器
- 从多个连接的测头同步获取数据
- 通过 USB 接口将 N 1700 模块连接到通用的智能评定和配置软件 Millimar Cockpit
- 使用一个模块连接所有兼容测头类型
- 灵活的模块化产品组合，可以解决客户特定的测量任务
- 理论最高总线数据速率 4189 值/秒（取决于连接的通道数量）
| Millimar N 1704 I/O | 产品编号 5331134 | |
|---|---|
| 产品型号 | N 1704 I/O |
| 电流消耗 | 70 mA |
| 配置 | Millimar Cockpit 软件 |
| 数据接口 | RS-485 |
| 控制输入 | 4 个输入，10 - 30 V |
| 控制输出 |
4 个输出，10 - 30 V 静电放电保护，短路保护 |
| 电源 | + 5V（由N1700系统供电） |
| 最小操作温度 | 0 °C |
| 最大操作温度 | 40 °C |
