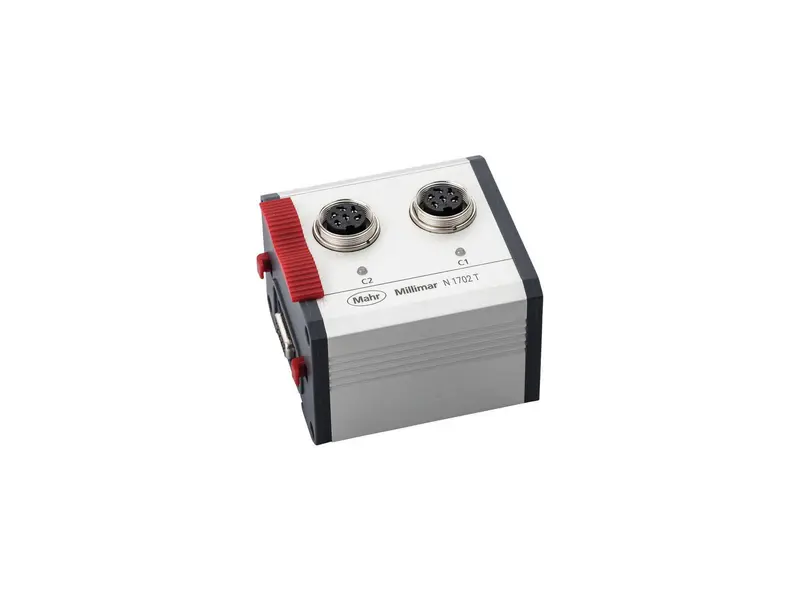

Millimar N 1702 T
产品货号 5331121
气动量仪测头模块 Millimar N 1702 T
- 可灵活配置的 RS485 总线模块
- 强大的连接模块，可以评定测量传感器（感应式/气动式）
- 从多个连接的测针同步获取数据
- 通过 USB 接口将 N 1700 模块连接到通用的智能评定和配置软件 Millimar Cockpit
- 使用一个模块连接所有兼容测针类型
- 灵活的模块化产品组合，可以解决客户特定的测量任务
- 理论最高总线数据速率 4189 值/秒（取决于连接的通道数量）
说明书
- 可灵活配置的 RS485 总线模块
- 强大的连接模块，可以评定测量传感器（感应式/气动式）
- 从多个连接的测针同步获取数据
- 通过 USB 接口将 N 1700 模块连接到通用的智能评定和配置软件 Millimar Cockpit
- 使用一个模块连接所有兼容测针类型
- 灵活的模块化产品组合，可以解决客户特定的测量任务
- 理论最高总线数据速率 4189 值/秒（取决于连接的通道数量）
| Millimar N 1702 T | 产品编号 5331121 | |
|---|---|
| 产品型号 | N 1702 T |
| 分辨率 µm | 0,1 |
| 极限误差 | 0.3%（最小 0.2 µm） |
| 电源 | + 5V（由N1700系统供电） |
| 测头输入 | 2 |
| 最大工作温度 | 35 °C |
| 产品重量 | 0.27 kg |
| 当前消耗 | 95 mA |
| 兼容性 | Tesa |
| 最小工作温度 | 10 °C |
| 数据传输速率 | 4189 Hz |
| 最大操作温度 | 40 °C |
| 数据接口 | RS-485 |
| 最小操作温度 | 0 °C |
| 温度系数 | 0.02 µm/°C |
| 测量范围 | ± 5000 , ± 2000 , ± 1000 , ± 500 |
| IP 防护等级 | IP 42 |
| 配置 | Millimar Cockpit 软件 |
我们产品的各种应用
| 标签 | 产品货号 | 产品型号 | 测量范围起始于 | 测量力 (N) | 兼容性 | 提升/回退 | 测量范围高达 | 测力增量 | 线长 | 线性偏差在 +/- 0.5 mm 之内 | 线性偏差在 +/- 1.0 mm 之内 | 最大操作温度 | 上挡块最小距离 | 最小操作温度 | 上挡块最大距离 | 最大储存温度 | 下挡块最小距离 | 重复性 fw (µm) | 最小储存温度 | 下挡块最大测量力 | 温度系数 | 测量值滞后 fu (µm) | IP 防护等级 | 灵敏度偏差 | 工作温度 | 最大工作温度 | 最小工作温度 | 线性偏差在 +/- 2.0 mm 之内 | 线性偏差在 +/- 5.0 mm 之内 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
电感测头 P1300 TA |
4400190 | P1300 TA | -2 mm | 0,75 N +/- 0,15 N | Tesa | 真空提升器（标配） | 2 mm | 0,3 N/mm | 2.5 m | 1 µm | 3 µm | 40 °C | 2.2 mm | 10 °C | 4.4 mm | 80 °C | -2.2 mm | 0.1 µm | -10 °C | 0 mm | 0.15 µm/°C | 0.5 µm | IP 64 | 0.3 % | |||||
|
电感测头 P1300 TB |
4400191 | P1300 TB | -2 mm | 取决于气压 | Tesa | 压缩空气回缩（最大 1 bar） | 2 mm | 2.5 m | 1 µm | 3 µm | 40 °C | 2.2 mm | 10 °C | 4.4 mm | 80 °C | -2.2 mm | 0.1 µm | -10 °C | 0 mm | 0.15 µm/°C | 0.5 µm | IP 64 | 0.3 % | ||||||
|
电感测头 P2004 T |
5323011 | P2004 T | -2 mm | 0,75 N +/- 0,15 N | Tesa | 标准型 | 2 mm | 0,2 N/mm | 2.5 m | 0.4 µm | 1.5 µm | 40 °C | 2.2 mm | 10 °C | 4.4 mm | 80 °C | -2.2 mm | 0.1 µm | -10 °C | 0 mm | 0.15 µm/°C | 0.5 µm | IP 64 | 0.3 % | 20 °C | 40 °C | 10 °C | 3 µm | |
|
电感测头 P2004 TA |
5323021 | P2004 TA | -2 mm | 0,75 N +/- 0,15 N | Tesa | 真空提升器 | 2 mm | 0,2 N/mm | 2.5 m | 0.4 µm | 1.5 µm | 40 °C | 2.2 mm | 10 °C | 4.4 mm | 80 °C | -2.2 mm | 0.1 µm | -10 °C | 0 mm | 0.15 µm/°C | 0.5 µm | IP 64 | 0.3 % | 20 °C | 40 °C | 10 °C | 3 µm | |
|
电感测头 P2004 TB |
5323031 | P2004 TB | -2 mm | 取决于气压 | Tesa | 压缩空气回缩（最大 1 bar） | 2 mm | 2.5 m | 0.4 µm | 1.5 µm | 40 °C | 2.2 mm | 10 °C | 4.4 mm | 80 °C | -2.2 mm | 0.1 µm | -10 °C | 0 mm | 0.15 µm/°C | 0.5 µm | IP 64 | 0.3 % | 20 °C | 40 °C | 10 °C | 3 µm | ||
|
电感测头 P2010 TA |
5324021 | P2010 TA | -5 mm | 0,75 N +/- 0,15 N | Tesa | 真空提升器 | 5 mm | 0,1 N/mm | 2.5 m | 40 °C | 10 °C | 5.3 mm | 80 °C | 0.2 µm | -10 °C | -5.3 mm | 0.15 µm/°C | 1 µm | IP 64 | 0.3 % | 20 °C | 40 °C | 10 °C | 4 µm | 20 µm | ||||
|
电感测头 P2010 TB |
5324031 | P2010 TB | -5 mm | 取决于气压 | Tesa | 压缩空气回缩（最大 1 bar） | 5 mm | 2.5 m | 40 °C | 10 °C | 5.3 mm | 80 °C | 0.2 µm | -10 °C | -5.3 mm | 0.15 µm/°C | 1 µm | IP 64 | 0.3 % | 20 °C | 40 °C | 10 °C | 4 µm | 20 µm | |||||
|
电感测头 P2104 TA |
5324071 | P2104 TA | -2 mm | 0,75 N +/- 0,15 N | Tesa | 真空提升器 | 2 mm | 0,1 N/mm | 2.5 m | 0.5 µm | 2 µm | 40 °C | 8.4 mm | 10 °C | 10.4 mm | 80 °C | -2.2 mm | 0.2 µm | -10 °C | 0 mm | 0.15 µm/°C | 1 µm | IP 64 | 0.3 % | 20 °C | 40 °C | 10 °C | 4 µm | |
|
电感测头 P2104 TB |
5324081 | P2104 TB | -2 mm | 取决于气压 | Tesa | 压缩空气回缩（最大 1 bar） | 2 mm | 2.5 m | 0.5 µm | 2 µm | 40 °C | 8.4 mm | 10 °C | 10.4 mm | 80 °C | -2.2 mm | 0.2 µm | -10 °C | 0 mm | 0.15 µm/°C | 1 µm | IP 64 | 0.3 % | 20 °C | 40 °C | 10 °C | 4 µm |
