Millimar |
增量测头

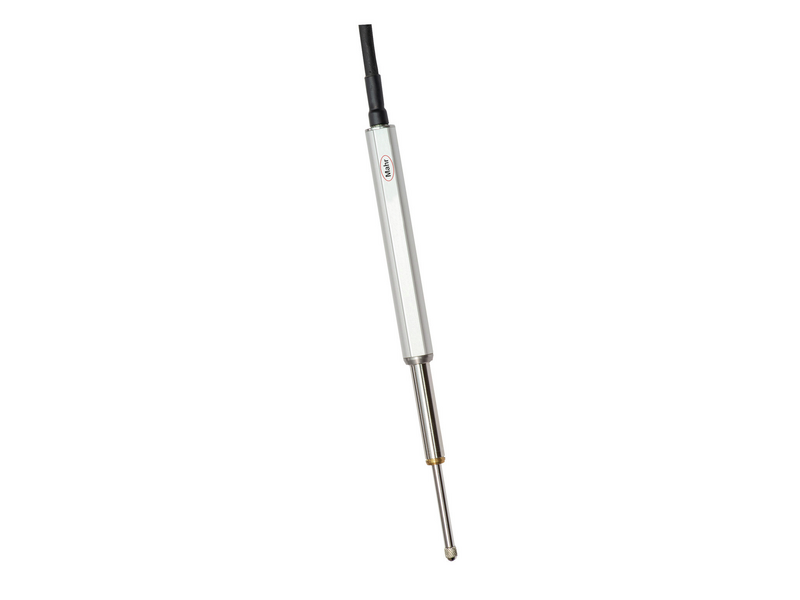

Millimar P 1512 V
产品货号 5315081
增量测头 Millimar P 1512 V
输出信号 1 Vpp
测量范围:12 mm
包装内容: 说明书, 测试协议
- 长测量长度的最高测量精度
标签 | 产品货号 | 产品型号 | 数字显示范围 µm | 模拟显示范围 µm | 分辨率 µm | 刻度 mm | 刻度值英寸 | 显示 | 刷新速率 | 测头输入 | 兼容性 | 测量组合 | 特征 | 测试步骤 | 动态功能 | 配置 | 数据传输速率 | 误差限度,数字显示 | 误差限度,模拟显示 | 数据接口 | 硬件接口 | 控制输入 | 控制输出 | 电源 | IP 防护等级 | 最小工作温度 | 最大工作温度 | 最小操作温度 | 最大操作温度 | 数字显示范围(英制) | 模拟显示范围英寸 | 电流消耗 | 产品重量 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
![]() |
紧凑型放大器 C 1202 Metric/Inch version |
5312025 | C 1202 Metric/Inch version | ± 999 999.9 | ± 5000 , ± 2000 , ± 1000 , ± 300 , ± 100 , ± 30 , ± 10 , ± 3 | 0,01 , 0,1 , 1 | 500 , 200 , 100 , 20 , 10 , 2 , 1 , 0,2 | .019" , .007" , .002" , .001'' , .0002'' , .0001'' , .00002'' , .00001'' | TFT 彩色显示器,110 mm (4.3"),480 x 272 像素 | 30 fps | 2 über N 1700 Module | Millimar N 1700 | +A, -A, +B, -B, A+B, +A-B, -A+B, -A-B | 3 | 1 | 最大、最小、TIR(最大-最小)、(最大 + 最小)/ 2、平均值 | 按键操作 | 30 Hz |
0.3%(最小 0.2 μm); 0.3%(最小 0.04 μm)* *(使用 N 1702 M-HR) |
量程极限值的 0.25% / 显示值的 0.3% | USB , Digimatic | USB , Digimatic , 控制输入 , RS-485 , Micro SD 槽,用于最高 32 GB 的 SD / SDHC 卡 |
可编程控制输入 (功能和功能序列) |
4 Steuerausgänge über N 1704 I/O | 电源 , 230 V/115 V; 50/60 Hz | IP 42 | 10 °C | 35 °C | 0 °C | 40 °C | ± 39" | ± .19" , ± .07" , ± .03'' , ± 0.01'' , ± 0.003'' , ± .001'' , ± .0004" , ± .0001'' | ||
![]() |
增量式传感器模块 N 1702 VPP |
5331161 | N 1702 VPP | 0,01 , 0,1 | 2 | 增量式 1 Vss | Millimar C 1202 | 4189 Hz | RS-485 | + 5V(由N1700系统供电) | IP 42 | 10 °C | 30 °C | 0 °C | 40 °C | 350 mA | 0.2 kg |
