Millimar C 1750 PC
产品货号 5312870

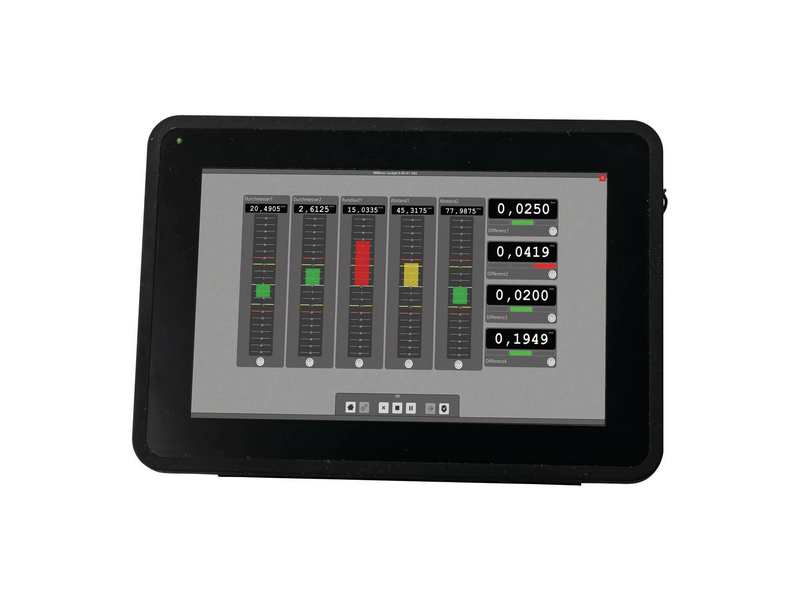

工业测量计算机 Millimar C 1750 PC
- 耐用的 10.1 英寸触摸式计算机，使用 i5 处理器
- 8GB 内存，工业 256GB SSD
- IP65 前外壳
- 交互式触摸软件
- 使用非常简单且直观
- 用户友好的测量任务创建方式
- 可使用预定义的向导，最大程度地提高易用性
- 管理测量任务（保存和加载功能）
- 测量任务与图像或图纸关联
- 静态和动态记录测量值
- 支持图形操作元素
- 同时显示 128 个数值或模拟测量值
- Millimar N 1700 模块支持各种电感式测头和带数据接口的 Mahr马尔马尔 仪器
- 软件支持连接Mahr马尔马尔内置无线量具
- 数据导出为 MS Excel 或 qs-Stat 格式（dfq 或 dfx/dfd 格式）
- 密码保护用户级别（3 级）
- 可直接在软件中使用在线帮助（操作说明）
Millimar Cockpit 软件，包括 10,1" 触摸屏计算机, 预装 Windows 10 IoT Value, Mahr马尔 许可密钥, 16 GB 恢复 U 盘, 操作说明（联机帮助）, 电源, VESA 100 标准支架
- 耐用的 10.1 英寸触摸式计算机，使用 i5 处理器
- 8GB 内存，工业 256GB SSD
- IP65 前外壳
- 交互式触摸感应式软件
- 使用非常简单且直观
- 用户友好的测量任务创建方式
- 可使用预定义的向导，最大程度地提高易用性
- 管理测量任务（保存和加载功能）
- 测量任务与图像或图纸关联
- 静态和动态记录测量值
- 支持图形操作元素
- 实时显示测量值
- 同时显示 128 个数字或模拟测量值
- Millimar N 1700 模块支持各种电感式测头和带数据接口的 Mahr马尔 仪器
- 通过内置的无线模块连接 Mahr马尔 测量技术
- 数据导出为 MS Excel 或 qs-Stat 格式（dfq 或 dfx/dfd 格式）
- 密码保护用户级别（3 级）
- 可直接在软件中使用在线帮助（操作说明）
| Millimar C 1750 PC | 产品编号 5312870 | |
|---|---|
| 产品型号 | C 1750 PC |
| 模拟显示范围 µm | ± 10000 , ± 5000 , ± 2000 , ± 1000 , ± 500 , ± 200 , ± 100 , ± 50 , ± 20 , ± 10 , 相关公差 |
| 电池型号 | CR 2032（3V 锂电池） |
| 分辨率 µm | 0,01 |
| 显示 |
垂直条形图 水平条形图 模拟显示或圆刻度 数字显示 各个特征均可选择任意显示类型组合 |
| 公差显示 |
公差上下限（每特征） 警告上下限（每特征） |
| 兼容性 | USB , 内置无线 , Millimar N 1700 |
| 测量组合 |
标准特征有预定义公式模板 通过全面的公式编辑器输入链接 |
| 特征 | 128 |
| 动态功能 | 最大、最小、最大-最小、最大+最小 |
| 分类 | 最多支持20级 |
| 硬件接口 | 4x USB 3.0 , 2x COM port Full-PIN (RS232/485; 5V/12V) , 2x COM 2x COM port 3-PIN (RX, TX, GND; RS232/485 switchable) , 2× 10/100/1000Mbit RJ45 端口；1x W-LAN 接头 , 显示端口 , HDMI |
| 控制输入 | 通过 N 1704 I/O |
| 控制输出 | 通过 N 1704 I/O |
| 电源 | 100-240V ACDC 主动切换；12V DC 输出 |
| 电源消耗 | 30 Watt |
| IP 防护等级 | IP 65 (Front Panel) |
| 相对湿度无冷凝 | 90 % |
| 最小操作温度 | -10 °C |
| 最大操作温度 | 60 °C |
| 产品重量 | 2.3 kg |
| 模拟显示范围英寸 | ± 0.5" , ± 0.2" , ± .1'' , ± .05" , ± .02" , ± 0.01'' , ± .005" , ± .002" , ± .001'' , ± .0005" , 相关公差 |
我们产品的各种应用
| 标签 | 产品货号 | 产品型号 | 当前供应 | 配置 | 数据接口 | 电源 | 最小操作温度 | 最大操作温度 | 电流消耗 | 分辨率 µm | 测量范围 | 测头输入 | 兼容性 | 数据传输速率 | 极限误差 | IP 防护等级 | 最小工作温度 | 最大工作温度 | 温度系数 | 产品重量 | 零设置器 | 控制输入 | 控制输出 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
USB 连接模块 N 1701 USB |
5331130 | N 1701 USB | 430 mA | Millimar Cockpit 软件 | USB , RS-485 | 通过 USB 接口 | 0 °C | 40 °C | |||||||||||||||
|
电感测头模块 N 1702 M |
5331120 | N 1702 M | Millimar Cockpit 软件 | RS-485 | + 5V（由N1700系统供电） | 0 °C | 40 °C | 115 mA | 0,1 | ± 5000 , ± 2000 , ± 1000 , ± 500 | 2 | Mahr , Mahr 1340 , Mahr 半桥 , Mahr LVDT , Mahr VLDT | 4189 Hz | 0.3%（最小 0.2 µm） | IP 42 | 10 °C | 35 °C | 0.02 µm/°C | 0.27 kg | ||||
|
电感测头模块 N 1702 M-HR |
5331125 | N 1702 M-HR | Millimar Cockpit 软件 | RS-485 | + 5V（由N1700系统供电） | 0 °C | 40 °C | 115 mA | 0,01 | ± 200 | 2 | Mahr , Mahr 1340 , Mahr 半桥 , Mahr LVDT , Mahr VLDT | 4189 Hz | 0.3%（最小 0.04 µm） | IP 42 | 10 °C | 35 °C | 0.02 µm/°C | 0.27 kg | ||||
|
电感测头模块 N 1704 M |
5331140 | N 1704 M | Millimar Cockpit 软件 | RS-485 | + 5V（由N1700系统供电） | 0 °C | 40 °C | 180 mA | 0,1 | ± 5000 , ± 2000 , ± 1000 , ± 500 | 4 | Mahr , Mahr 半桥 , Mahr LVDT , Mahr VLDT | 4189 Hz | 0.3%（最小 0.2 µm） | IP 42 | 10 °C | 35 °C | 0.02 µm/°C | 0.394 kg | ||||
|
电感测头模块 N 1702 T |
5331121 | N 1702 T | Millimar Cockpit 软件 | RS-485 | + 5V（由N1700系统供电） | 0 °C | 40 °C | 95 mA | 0,1 | ± 5000 , ± 2000 , ± 1000 , ± 500 | 2 | Tesa | 4189 Hz | 0.3%（最小 0.2 µm） | IP 42 | 10 °C | 35 °C | 0.02 µm/°C | 0.27 kg | ||||
|
电感测头模块 N 1704 T |
5331141 | N 1704 T | Millimar Cockpit 软件 | RS-485 | + 5V（由N1700系统供电） | 0 °C | 40 °C | 150 mA | 0,1 | ± 5000 , ± 2000 , ± 1000 , ± 500 | 4 | Tesa | 4189 Hz | 0.3%（最小 0.2 µm） | IP 42 | 10 °C | 35 °C | 0.02 µm/°C | 0.394 kg | ||||
|
电感测头模块 N 1702 U |
5331122 | N 1702 U | Millimar Cockpit 软件 | RS-485 | + 5V（由N1700系统供电） | 0 °C | 40 °C | 115 mA | 0,1 | ± 5000 , ± 2000 , ± 1000 , ± 500 | 2 | Marposs | 4189 Hz | 0.3%（最小 0.2 µm） | IP 42 | 10 °C | 35 °C | 0.02 µm/°C | 0.27 kg | ||||
|
电感测头模块 N 1704 U |
5331142 | N 1704 U | Millimar Cockpit 软件 | RS-485 | + 5V（由N1700系统供电） | 0 °C | 40 °C | 180 mA | 0,1 | ± 5000 , ± 2000 , ± 1000 , ± 500 | 4 | Marposs | 4189 Hz | 0.3%（最小 0.2 µm） | IP 42 | 10 °C | 35 °C | 0.02 µm/°C | 0.394 kg | ||||
|
气动量仪模块 N 1701 PF-2500/5000 |
5331155 | N 1701 PF-2500/5000 | Millimar Cockpit 软件 | RS-485 | + 5V（由N1700系统供电） | 0 °C | 40 °C | 32 mA | 0,1 | Mahr-Federal | 4189 Hz | ±0.8 µm，范围 ±38 µm 和 ±0.5 µ，范围 ±25 µm | 电子 | ||||||||||
|
电源模块 N 1701 PS |
5331133 | N 1701 PS | 2000 mA | Millimar Cockpit 软件 | RS-485 | 230 V/115 V; 50/60 Hz | 0 °C | 40 °C | |||||||||||||||
|
I/O 模块 N 1704 I/O |
5331134 | N 1704 I/O | Millimar Cockpit 软件 | RS-485 | + 5V（由N1700系统供电） | 0 °C | 40 °C | 70 mA | 4 个输入，10 - 30 V |
4 个输出，10 - 30 V 静电放电保护，短路保护 |
|||||||||||||
|
内置的仪器的接收器 i-Stick |
4102220 | ||||||||||||||||||||||
|
USB 数据连接线 16 EXu |
4102357 | ||||||||||||||||||||||
|
|
USB 数据连接线 2000 USB |
4346023 | ||||||||||||||||||||||
|
|
数据线 RS-232-USB Millimar - USB |
4102331 |
