Multimar |
测臂

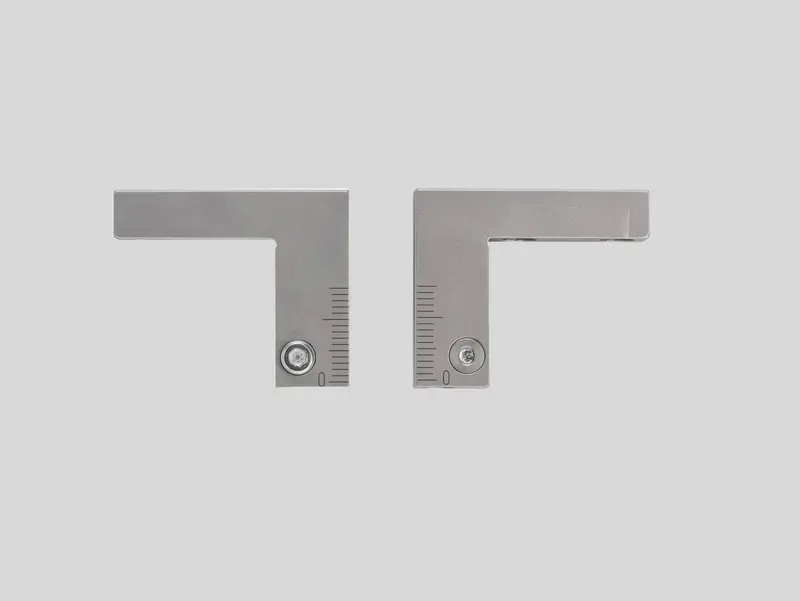

Multimar 844 Tma
产品货号 4503030
测臂 844 Tma
- 适合标准组件中的外 (844 Tma) 和内径 (844 Tmi)。在反向安装中,将测量类型反向以扩展应用范围。
- 不锈钢
- 侧面 mm 刻度,方便定位和调整测量限制器
- 测量臂支架上的可逆测量臂可以增加测量范围
- 带 ø 5 mm 支架,可插入可更换的 844 Ta、844 Ti、844 Tb、844 Tc、844 Td、844 Tz 和 844 Tv 测量砧
标签 | 产品货号 | 安装轴直径 (mm) | 尺寸 D | 尺寸 d (mm) | 调整范围末端,单位 mm | 调整范围起点,单位 mm | 测头 | 调整范围 | 货板长度 | |
---|---|---|---|---|---|---|---|---|---|---|
端面测头 844 Ta |
4500050 | 5 mm | ||||||||
端面测头 844 Ti |
4500055 | 5 mm | ||||||||
钻孔间隔测量头 25 Eba |
4119010 | 20 mm | 1.5 mm | |||||||
钻孔间隔测量头 25 Eba |
4119011 | 40 mm | 9 mm | |||||||
带测量叶片的测头 844 Tb |
4503015 | 5 mm | 20 mm | 0 mm | 11 mm | 0 - 20 | ||||
带测量叶片的测头 844 Tb |
4503016 | 5 mm | 40 mm | 20 mm | 11 mm | 20 - 40 | ||||
带测量叶片的测头 844 Tc |
4503114 | 5 mm | 20 mm | 0 mm | 0 - 20 | 20 mm | ||||
带测量叶片的测头 844 Tc |
4503115 | 5 mm | 40 mm | 20 mm | 20 - 40 | 20 mm | ||||
圆弧面测头 844 Td |
4503017 | 5 mm | 0 - 20 | |||||||
圆弧面测头 844 Td |
4503018 | 5 mm | 20 - 40 | |||||||
844 Tma、844 Tmi、844 Te 的深度挡块 844 Tw |
4503109 |
