Multimar | 圆弧面测头

Multimar 844 Td

产品货号 4503018

844 Td 圆弧面测头, 直径 11 mm, 调整范围 20 - 40 mm

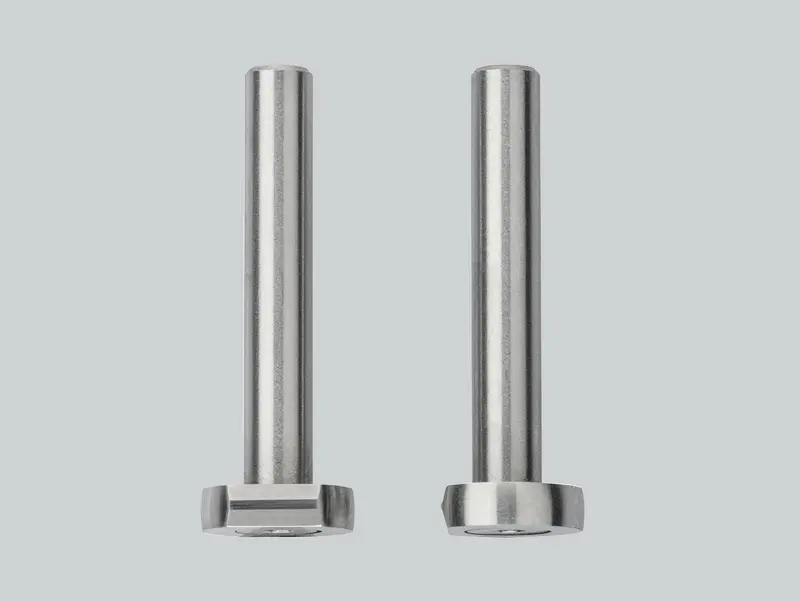

Multimar 844 Td
  • 带柱形固定轴,用于固定 844 Tma、844 Tmi、844 Tms 安装附件
  • 硬化钢制
  • 可在安装附件中移动以设置测量深度
  • 用于内外测量的半球面测头
    - Ø 11 mm 球面 (R=8 mm)
    - 平测量表面 (6 x 1 mm)
Multimar 844 Td | 产品编号 4503018
安装轴直径 (mm) 5 mm
调整范围 20 - 40
尺寸 a 50 mm |

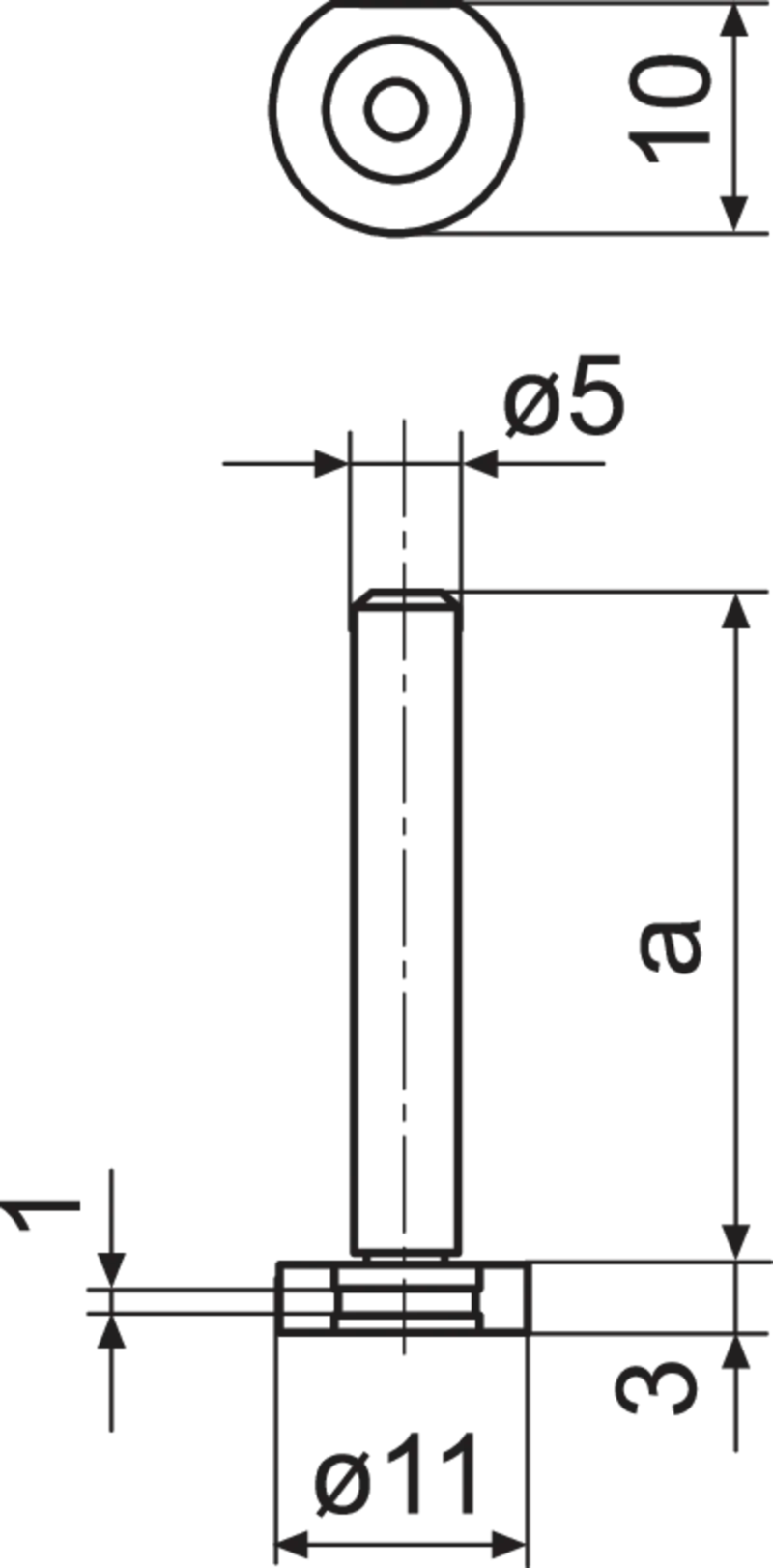

图纸尺寸 1

我们产品的各种应用

测量圆形和柱形零件的内外尺寸
