Digimar 814 SR
产品货号 4426100

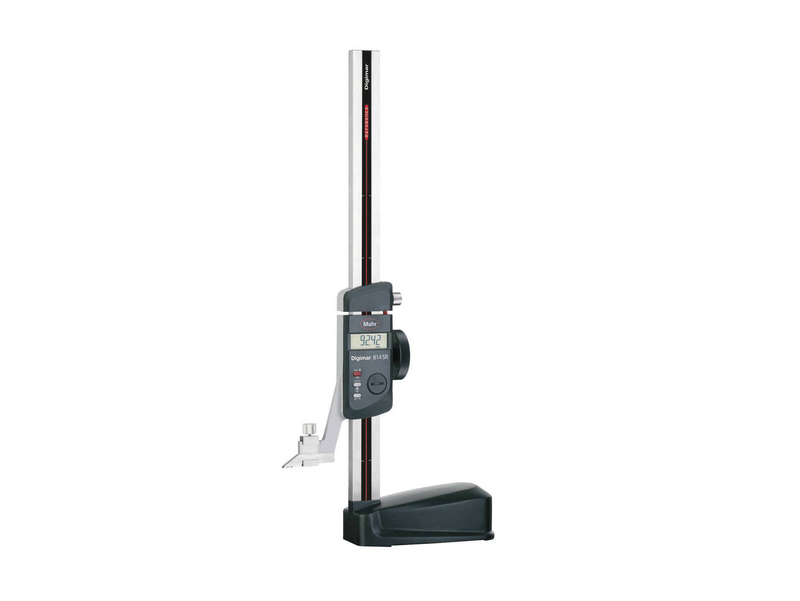

高度测量及划线仪 Digimar 814 SR
测量范围 mm: 0 - 350 mm
0.01 分钟 / 0.0005 英寸
极限误差 µm: 40 µm
数据接口: Opto RS-232C, Digimatic, USB
包装内容: 画线器, 电池, 测试协议, 说明书, 纸板箱
- 最高 3 年电池寿命
- 行程速度 1.5 m/s (60”/s)
- MarConnect 数据输出：可选
- USB
- OPTO RS232C
- Digimatic
- 高对比度 12 mm 高 LCD 显示器
- 稳定的重型机器底座
- 硬化抛光接触面，实现平滑而均匀的移动
- 滑块和轨道使用硬化不锈钢制造
- 手轮定位和测量
- 精密微调装置
- 锁定螺丝
- 可更换测量和画线器尖，硬质合金刀头
| Digimar 814 SR | 产品编号 4426100 | |
|---|---|
| 测量范围 mm | 0 - 350 mm |
| 测量范围 inch | 0 - 14" |
| 分辨率 | 0.01 mm |
| 分辨率 | 0.0005 inch |
| 极限误差 µm | 40 µm |
| 极限误差 | 40 |
| 极限误差英寸 | 0.0016" |
| 极限误差英寸 | 0.0016 inch |
| 数据接口 | Opto RS-232C , Digimatic , USB |
| 产品重量 | 7 kg |
| 尺寸 | a 62 mm | b 180 mm | c 35 mm | d 580 mm |
|
|
我们产品的各种应用
- 划线和标记工件
- 测量高度和距离
| 标签 | 产品货号 | |
|---|---|---|
|
USB 数据连接线 16 EXu |
4102357 |
|
数据线 Digimatic 16 EWd |
4102915 |
|
数据连接线 RS232C 16 EXr |
4102410 |
