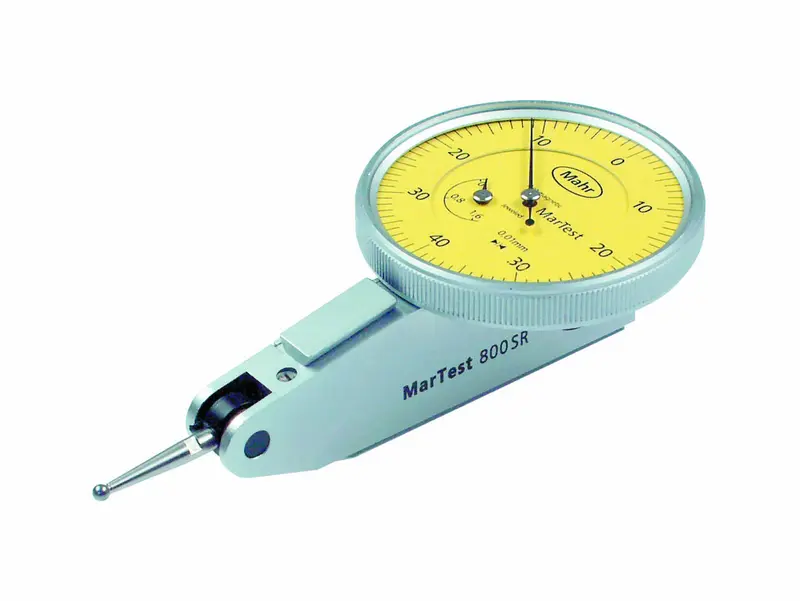

MarTest 800 SR
产品货号 4307250
杠杆表 MarTest 800 SR
工厂标准
测量范围 mm: ± 0.8 mm
刻度值 mm: 0.01
包装内容: 更换测头用扳手, 测头直径 ø 2 mm, 安装轴 800a8, 测试协议, 说明书, 盒
- 高对比度度盘面, 使用 O 形环密封
- 矿物玻璃观察面板提供最佳保护:
- 防止高温刨屑造成的刮擦或损坏
- 最佳的耐溶剂性 - 镀珍珠铬保护外壳带三个集成楔形榫头导轨
- 防震测量机制
- 防磁型号
- 根据接触方向自动调整,确保读数可靠
- 安装滚珠轴承的双杆
- 摩擦离合器实现过载保护
产品型号 | 800 SR |
测量范围 mm | ± 0.8 |
每转范围 (mm) | 0.8 mm |
刻度值 mm | 0.01 |
误差范围 fe (µm) | 10 µm |
总误差范围 fges (µm) | 14 µm |
局部测量偏差 ft (µm) | 5 µm |
测量值滞后 fu (µm) | 4 µm |
重复性 fw (µm) | 3 µm |
测量力 | 0.15 N |
表盘刻度 | 40-0-40 |
刻度盘颜色 | 黄色 |
标尺直径 | 38 mm |
尺寸 | a 40.5 mm | c 13.6 mm | d 17.8 mm | e 75 mm | f 99 mm |
我们产品的各种应用
- 测量同心度、直线度、平行度和平面度
- 孔和轴调心
- 平行或垂直对准工件
