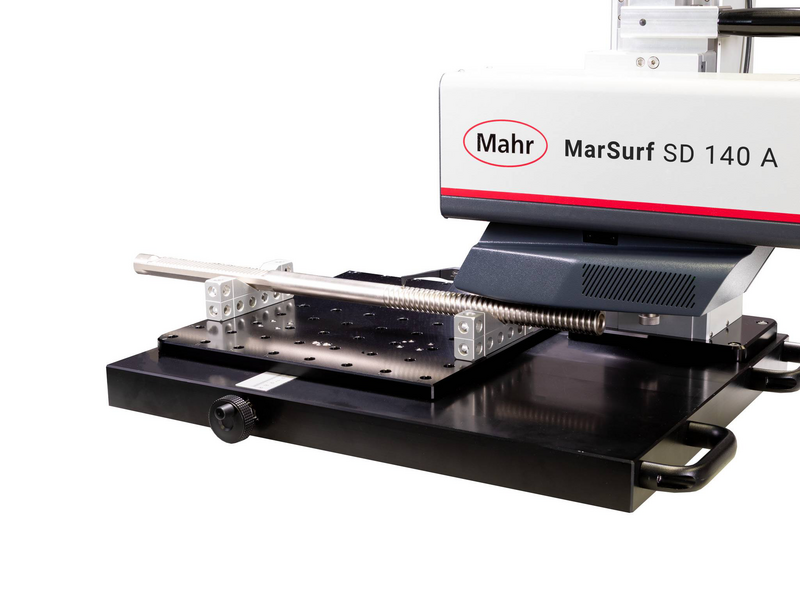

MarSurf SD 140 AG 11
产品货号 6269300
Inspection of roughness and contour features in just one measuring stroke
Manueller Rauheits- und Konturenmessplatz
Rauheits- und Konturenmerkmale prüfen in einem Messdurchgang!
Dabei bietet der Messplatz eine
einfache Handhabung bei gleichzeitig zuverlässiger
Qualitätssicherung durch hohe Funktionalität.
- Kurze Messzeiten dank hoher Positionier- und Messgeschwindigkeiten
- Manuelle Schnellverstellung der Vorschubeinheit in der Z-Achse mit Feinverstellung für optimale Ausrichtung
- Schneller, werkzeugloser Wechsel des Tastarms durch magnetische Aufhängung - ohne erneutes Kalibrieren
- Automatische Tastarmerkennung beschleunigt Messabläufe und verhindert Fehlmessungen
- Werkstückaufnahmeplatte bietet ausreichend Platz auch für große Werkstücke
- Großer Messbereich von 10 mm (100 mm Tastarm) und 25 mm (200 mm Tastarm) für vielseitige Einsatzmöglichkeiten
- Maximale Flexibilität im Handling durch Aufnahmeplatte mit 50 mm Bohrungsmaß
- Breite Auswahl an Tastarmen und Zubehörteilen
- Messung von Doppelkonturen z.B. zur Bestimmung von Durchmessern
- Rauheitsmessung zum Auswerten von R-, W- und P-Kenngrößen nach aktueller Norm
- Einfache und intuitive Konturenmessung und -auswertung
- Starten von Quick & Easy - Programmen durch Einlesen von DMC-Codes
| MarSurf SD 140 AG 11 | 产品编号 6269300 | |
|---|---|
| 分辨率 | 10 nm |
| 尺寸 (mm) | 572 x 905 x 822 mm |
| 测量力 (N) | 4 mN bis 30 mN, per Software einstellbar |
| 测量速度 | 0.1 mm/s 到 10 mm/s |
| 定位速度 (mm/s)，X 轴 | 0.1 - 200 mm/s |
| 测头 | Rauheits- und Konturtastsystem |
| Workpiece weight max. | 35 kg |
| 其他 | Maschinengewicht: 100 kg |
我们产品的各种应用
Lager, Gewinde, Gewindestangen, Kugelumlaufspindeln, Wellen, Zahnstangen
Fertigungsnahes Messen
Konturmessung im teilautomatischen Prozess
Automobilindustrie
Lenkung, Bremssystem, Getriebe, Kurbelwelle, Nockenwelle, Zylinderkopf
Medizin
Kontur der Hüft- und Knieendoprothesen, Kontur an medizinischen Schrauben, Kontur an Zahnimplantaten
| 标签 | 产品货号 | |
|---|---|---|
|
V 形块 PP |
6710401 |
|
平行虎钳 PPS |
6710604 |
